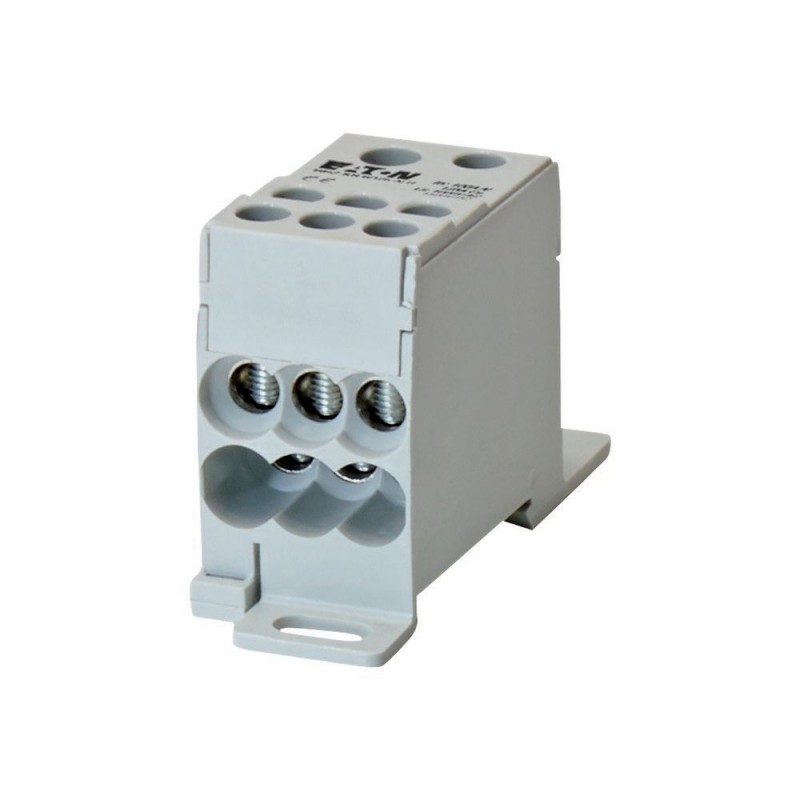

BPZ-KB-6/125-ALU 102703 Y7-102703 EATON ELECTRIC Eaton XVTL Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BPZ-KB-6/125-ALU 102703 Y7-102703 EATON ELECTRIC Eaton XVTL

BPZ-KB-6/125-ALU

102703

Y7-102703

EATON-MOELLER

Eaton XVTL

Bloco distribuidor 1P, 125A, 6 saídas de terminal, ALU

Eaton xEnergy Basic LV systems Low voltage switchgear. Terminal block, 1 pole, 125 A, 6 output terminals, ALU

Bloco de terminais de 1 pólo, BPZ-KB-...-ALU, construção em alumínio, classificação de corrente operacional de 125A, montagem em trilho DIN ou placa de montagem, listado na UL, torna a fiação menos demorada, aproximadamente 80% menos espaço necessário. Design do módulo, sistemas de 1 a 4 pólos podem ser montados usando vários blocos. Grau de proteção IP20, tensão máxima de operação 1000 V AC, 1500 VDC. Equipamento fornecido: 1 x bloco de terminais de 1 polo

Mais detalhes


Sistemas de distribuição de energia / switches > Terminais de painel de distribuição

Caixas e armários industriais

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $19.96
Preço unitário: $19.96
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEnergy Basic other accessory
Catalog Number
102703
EAN
4015081025633
Product Length/Depth
46.3 mm
Product Height
73.8 mm
Product Width
27 mm
Product Weight
0.15 kg
Compliances
RoHS conform
Certifications
IEC 60 947 -7 -1
UL 1059
Model Code
BPZ-KB-6/125-ALU

Especificações do produto

Special features
Functions
Additional equipment
Torque rating
3.5 Nm - 5 Nm / 31 lbf - 44 lbf (incoming). 2 Nm - 3 Nm / 17.7 lbf - 26.5 lbf (outgoing)
Conductor cross section (flexible, fine-strand) with cable end sleeve - max
35 mm²
Conductor cross section (flexible, fine-strand) with cable end sleeve - min
2.5 mm²
Conductor cross section (solid, solid-strand) - max
35 mm²
Conductor cross section (solid, solid-strand) - min
2.5 mm²
Amperage rating
125 A
Rated short-time withstand current (Icw)
11 kA
Voltage rating at DC Cu (IEC) - max
1500 VDC
Number of poles
Single-pole
Degree of protection
IP20
Mounting position
Universal
Clamp material
Brass
Nickel plated
Comparative tracking index (CTI)
600 V
Housing material
PA66
Housing color
Light gray (RAL 7035)
Material
Aluminum
Mounting method
Flush mounting
Surface mounting
Floor standing distribution board
Flame classification (UL 94)
V-0
Heat deflection temperature
100 °C
Number of clamp positions per pole
7
Number of clamping units per pole
7
Rated peak withstand current
30 kA
Voltage rating at AC Cu (IEC) - max
1000 VAC
Voltage rating at AC Cu (UL) - max
600 VAC
Rated operation current (Ie) Cu (IEC)
125 A
Rated operation current (Ie) Cu (UL)
115 A
Terminal capacity (single/multi-wire)
14 - 6 AWG (incoming)
14 - 6 AWG (outgoing)
2.5 mm² - 16 mm² (outgoing)
2.5 mm² - 16 mm² (outgoing, fine wire (with sleeve))
8 - 2 AWG (incoming)
14 - 6 AWG (outgoing, fine wire (with sleeve))
6 mm² - 16 mm² (incoming)
8 - 2 AWG (incoming, fine wire (with sleeve))
10 mm² - 35 mm² (incoming, fine wire (with sleeve))
14 - 6 AWG (incoming, fine wire (with sleeve))
6 mm² - 16 mm² (incoming, fine wire (with sleeve))
10 mm² - 35 mm² (incoming)

ETIM for 102703 Power distribution systems (EC001894)
Característica Valor
Height (EF000040) 73.8 mm
Width (EF000008) 27 mm
Depth (EF000049) 46.3 mm
Max. rated current (EF007926) 125 A
Number of poles (EF001391) 1
Conductor cross section flexible (fine-strand) with cable end sleeve (EF003460) 2.5 mm²
Conductor cross section solid (solid, stranded) (EF003462) 2.5 mm²
Number of clamp positions per pole (EF002519) 7
With PE-rail (EF007967) false
With N-rail (EF007963) false
