> >>BPZ-KB-2/2/800-ALU 102711 1243569 ELECTRIC Bloque distribuidor 1P, 800A, 2 terminales salida
Anterior producto Siguiente producto

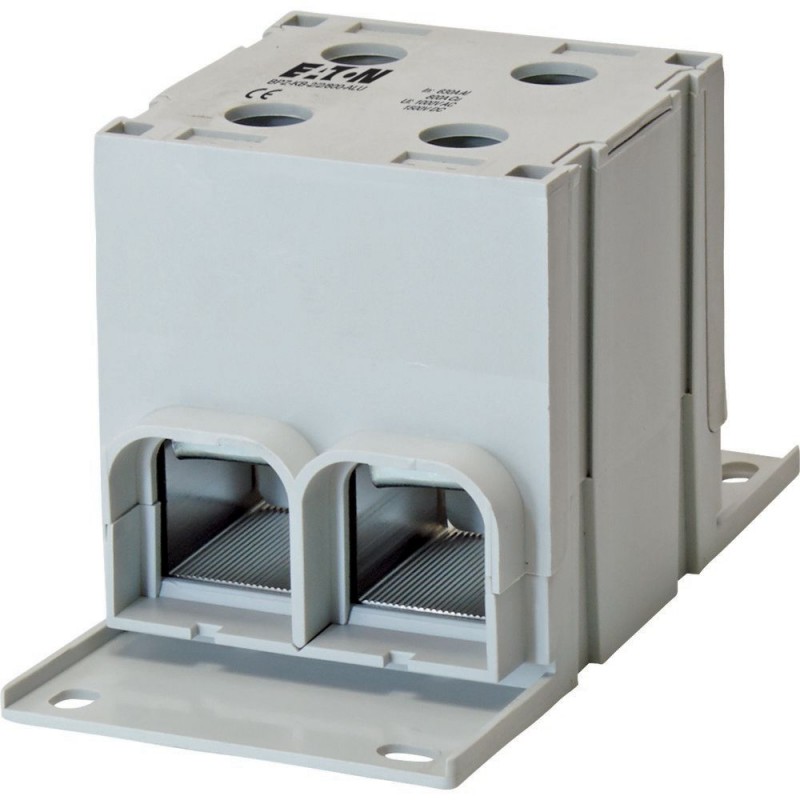

BPZ-KB-2/2/800-ALU 102711 1243569 EATON ELECTRIC Bloque distribuidor 1P, 800A, 2 terminales salida Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

BPZ-KB-2/2/800-ALU 102711 1243569 EATON ELECTRIC Bloque distribuidor 1P, 800A, 2 terminales salida

BPZ-KB-2/2/800-ALU

102711

1243569

EATON-MOELLER

Bloque distribuidor 1P, 800A, 2 terminales salida

Bloque de terminales 1 polo, 800A, 2 terminales de salida

Más detalles


Sistemas de distribución de energía / conmutadores > Terminales de tablero de distribución

Cajas y armarios industriales

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $63.88
Precio unitario: $63.88

Cantidad Precio
1+$63.88
2+$58.86
4+$50.95
5+$49.08
7+$48.98
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Bloque de terminales 1 polo, 800A, 2 terminales de salida
1-polo bloque de terminales, BPZ-KB, la corriente de operación nominal de 800 A, para el conductor de cobre. Montaje en riel DIN o placa de montaje, en la lista UL, cableado menos tiempo, ca. 80% menos de espacio que se requiere.El diseño del módulo 1-polos 4-polos sistemas puede ser montado por el uso de varios bloques. Grado de protección IP10, max. voltaje de funcionamiento 1000 V AC , 1500 VCC. Equipo suministrado: 1 de 1 polo del bloque de terminales

Programa de entrega

Tipo de montaje
Planta permanente de la placa de distribución
Montaje en superficie
Montaje empotrado
Grado de Protección
IP10
Posición de montaje
universal
Número de polos
1 polo
Ancho
72 mm
Profundidad
80 mm
Altura
145 mm
Número de unidades de sujeción por polo
Cuatro
Nominal del dispositivo actual
Ochocientos

Datos técnicos

General
Normas
IEC 60 947 -7 -1
RoHS (en conformidad con la Directiva 2002/95/CE del Parlamento Europeo y del Consejo)
conforme
Temperatura de deflexión
100 °C
UL 94 llama la clasificación
V-0
Comparativa índice de seguimiento de
600 V
Grado de Protección
IP10
Detalle de montaje
Hace clic en riel DIN o en la placa de la base.
Ahorrar tiempo en el cableado.
Ahorrar hasta un 80% de espacio utilizado.
La construcción Modular, 1-4 polo se pueden construir Sistemas con varios bloques.
Importante
Este Bloque de Distribución de Potencia es adecuado para ALUMINIO y conductores de CU.
Por favor, preste atención a la gestión común pautas a la hora de conectar los conductores de Aluminio.
Limpiar y cepillar las superficies de contacto y lubricar con una grasa apropiada.
Como medida de precaución las conexiones debe obtener de apretar con regularidad.
Eléctrica
IECMax. carga eléctrica / Al
Seiscientos treinta
IECMax. carga eléctrica / Cu
Ochocientos
IECMax. voltaje de funcionamiento / Al
1000 V AC
IECMax. voltaje de funcionamiento / Al
1500 V DC
IECMax. voltaje de funcionamiento / Cu
1000 V AC
IECMax. voltaje de funcionamiento / Cu
1500 V DC
Características de los materiales
MaterialSujeción del cuerpo
De aluminio
MaterialLa vivienda
PA66
MaterialHueca hexagonal tornillo de ajuste
De acero
El acabado de la superficieSujeción del cuerpo
Plateado
El acabado de la superficieHueca hexagonal tornillo de ajuste
Zn-Plateado
ColorLa vivienda
gris, RAL 7035
Capacidad del Terminal
Incomerun solo cable/alambre multi
35 - 300 mm2
Incomerun solo cable/alambre multi
2 - 600 MCM AWG
Incomeralambre fino (con funda)
16 - 240 mm2
Incomeralambre fino (con funda)
6 - 500 MCM AWG
IncomerPlana barras de cobre
9 x 4 - 24 x 10
IncomerPar
25 - 35 N/m
IncomerPar
221 - 309.7 lbf
Gastosun solo cable/alambre multi
35 - 300 mm2
Gastosalambre fino (con funda)
16 - 240 mm2
GastosPlana barras de cobre
9 x 4 - 24 x 10 mm
GastosPar
25 - 35 N/m
GastosPar
221 - 309.7 lbf
Notas sobre la conexión
Al sector de los conductores de prueba hasta 70mm2
Sector en forma de Al-conductores de 95mm2 - 300mm2 tiene que ser pre-redondeado con un engarce de la herramienta.

Datos técnicos ETIM 7.0

Sistemas de distribución de energía (EG000015) / Distribuidor de montaje de los bloques de terminales (EC001894)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / aislamiento Eléctrico y la conexión de material / sistema de distribución de Energía / Distribuidor de montaje de los bloques de terminales ([email protected] [ACO381011])
Altura
145 mm
Ancho
72 mm
Profundidad
El 80,5 mm
Max. corriente nominal
Ochocientos
Número de polos
Uno
Conductor de sección transversal flexible (hilo fino) con el cable de la final de la manga
35 - 300 mm2
Conductor de sección transversal maciza (sólida, cadena)
35 - 300 mm2
Número de abrazadera de posiciones por polo
Cuatro
Con PE-rail
No
Con N-rail
No

Dimensiones

mas_BPZ_KB_2_2_800_alu

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON ENVOLVENTES ES.pdf 7 Mbytes
