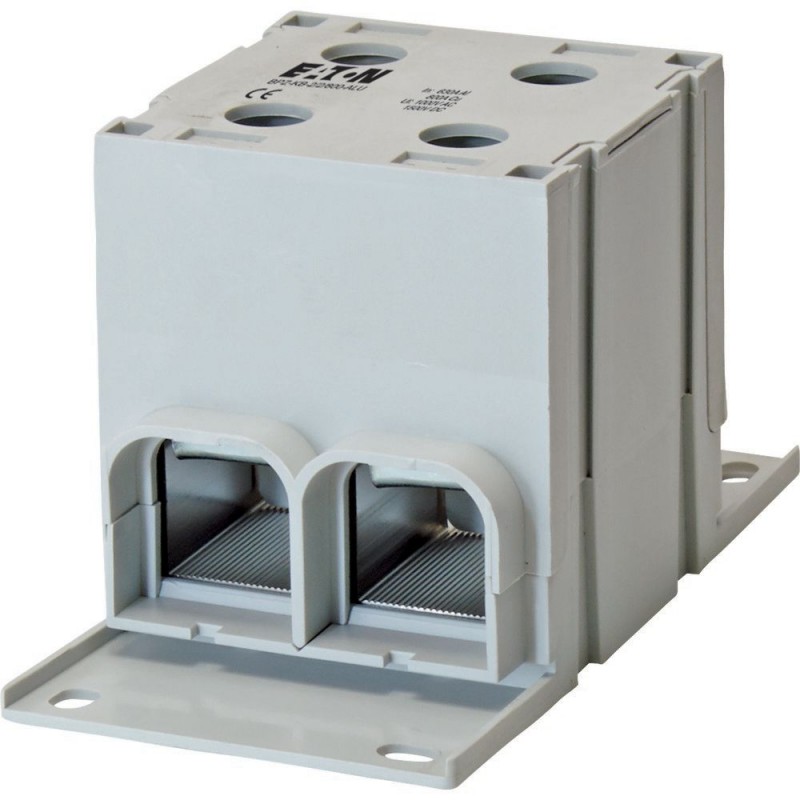

BPZ-KB-2/2/800-ALU 102711 Y7-102711 EATON ELECTRIC Распределительный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

BPZ-KB-2/2/800-ALU 102711 Y7-102711 EATON ELECTRIC Распределительный блок

BPZ-KB-2/2/800-ALU

102711

Y7-102711

EATON-MOELLER

Распределительный блок

БПЗ-КБ-2/2/800-АЛУ

1-полюсная клеммная колодка, БПЗ-КБ, номинальный рабочий ток 800 А, для медного проводника. Монтаж на DIN-рейку или монтажную пластину, внесенную в список UL, делает проводку менее трудоемкой, требуется примерно на 80% меньше места. Модульная конструкция, системы от 1 до 4 полюсов могут быть собраны с помощью нескольких блоков. Степень защиты IP10, макс. рабочее напряжение 1000 В AC, 1500 В постоянного тока. Поставляемое оборудование: 1 1-полюсная клеммная колодка

Подробнее


Системы распределения энергии > Клеммный распределитель в сборе (кросс-модуль)

Промышленные ящики и шкафы

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $72.66
Цена за единицу: $72.66
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Распределительный блок

Программа поставок

Тип монтажа
Напольный распределитель
Монтаж на поверхность
Установка в переднюю панель
Класс защиты
IP10
установочное положение
универсальные
Полюсы
1-полюсный
ширина
72 мм
Глубина
80 мм
Высота
145 мм
Количество зажимов на полюс
4
Расчетный рабочий ток
800 A

Технические характеристики

Общая информация
Стандарты и предписания
IEC 60 947 -7 -1
RoHS (в соответствии с директивой ЕС 2002/95/EG Европейского Парламента и Совета)
соответствующий
Температуроустойчивость
100 °C
Класс пожароустойчивости по UL94
V-0
Значение CTI изоляции
600 В
Класс защиты
IP10
Указания по монтажу
Монтаж на DIN-рейку и на монтажную панель
Экономия времени при электрической разводке
Ок. 80% сэкономленного места
Модульный монтаж, с помощью нескольких блоков могут быть построены системы на 1 - 4 полюса
Важно
Этот блок распределения питания можно использовать с алюминиевыми и медными проводниками.
При подключении алюминиевых проводников следует обратить внимание на общие правила обращения с прибором.
Зачистить контактные поверхности и смазать их соответствующей смазкой.
В качестве меры предосторожности соединения необходимо регулярно подтягивать.
Электрический
IECМакс. электрическая нагрузка / Al
630 A
IECМакс. электрическая нагрузка / Cu
800 A
IECМакс. рабочее напряжение / Al
1000 В пер. тока
IECМакс. рабочее напряжение / Al
1500 В пост. тока
IECМакс. рабочее напряжение / Cu
1000 В перем. тока
IECМакс. рабочее напряжение / Cu
1500 В пост. тока
материал
МатериалКорпус клеммы
Алюминий
Материалкорпус
PA66
МатериалРезьбовой штифт с внутренним шестигранником
Сталь
Качество поверхностиКорпус клеммы
С поверхностной обработкой
Качество поверхностиРезьбовой штифт с внутренним шестигранником
Оцинкованный
Цветкорпус
серый, RAL 7035
Поперечные сечения соединения
Доступодножильный/многожильный
35 - 300 мм²
Доступодножильный/многожильный
2 - 600 MCM AWG
Доступтонкопроволочный (с оконечной муфтой)
16 - 240 мм²
Доступтонкопроволочный (с оконечной муфтой)
6 - 500 MCM AWG
ДоступFlat copper bars
9 x 4 - 24 x 10
ДоступBращающий момент
25 - 35 Нм
ДоступBращающий момент
221 - 309,7 lbf
Отвододножильный/многожильный
35 - 300 мм²
Отводтонкопроволочный (с оконечной муфтой)
16 - 240 мм²
ОтводFlat copper bars
9 x 4 - 24 x 10 mm
ОтводBращающий момент
25 - 35 Нм
ОтводBращающий момент
221 - 309,7 lbf
Notes regarding connection
Al-sector conductors tested up to 70mm²
Sector shaped Al-conductors 95mm² - 300mm² have to be pre-rounded with a crimping-tool.

Технические характеристики согласно ETIM 7.0

Energy distribution systems (EG000015) / Distributor assembly terminal blocks (EC001894)
Электротехника, электроника, системы автоматизации / Электроизоляционные и контактные материалы / Energy distribution system / Distributor assembly terminal blocks ([email protected] [ACO381011])
Height
145 mm
Width
72 mm
Depth
80.5 mm
Max. rated current
800 A
Number of poles
1
Conductor cross section flexible (fine-strand) with cable end sleeve
35 - 300 mm²
Conductor cross section solid (solid, stranded)
35 - 300 mm²
Number of clamp positions per pole
4
With PE-rail
No
With N-rail
No

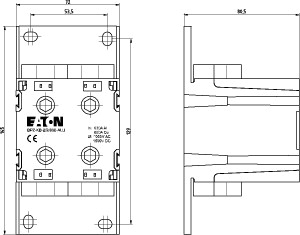

Размеры

mas_BPZ_KB_2_2_800_alu

ETIM for 102711 Power distribution systems (EC001894)
Характеристика Значение
Height (EF000040) 145 mm
Width (EF000008) 72 mm
Depth (EF000049) 80.5 mm
Max. rated current (EF007926) 800 A
Number of poles (EF001391) 1
Conductor cross section flexible (fine-strand) with cable end sleeve (EF003460) 25 mm²
Conductor cross section solid (solid, stranded) (EF003462) 25 mm²
Number of clamp positions per pole (EF002519) 4
With PE-rail (EF007967) No
With N-rail (EF007963) No

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BPZ-KB-2/2/800-ALU Y7-102711 102711 RU_102711.pdf 201 Kbytes BPZ-KB-2/2/800-ALU Y7-102711 102711 RU_102711.pdf
