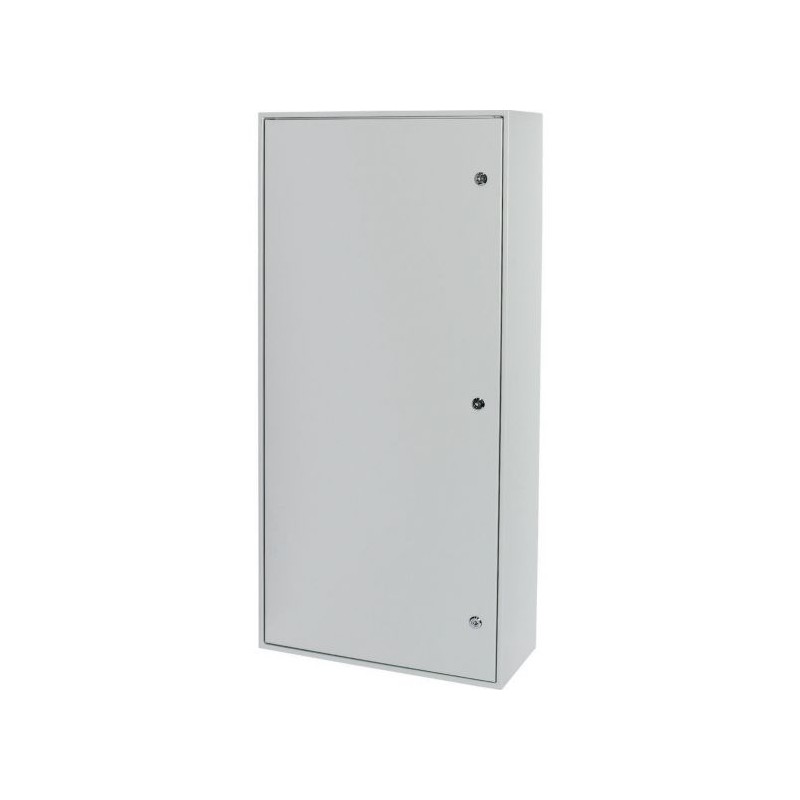

BPM-F-800/20-P 111052 Y7-111052 EATON ELECTRIC Armario de suelo con maneta, IP54, HxAxP 2060x800x320mm Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

BPM-F-800/20-P 111052 Y7-111052 EATON ELECTRIC Armario de suelo con maneta, IP54, HxAxP 2060x800x320mm

BPM-F-800/20-P

111052

Y7-111052

EATON-MOELLER

Armario de suelo con maneta, IP55, HxAxP=2060x800x320mm

Cuadro de distribución de pie con palanca giratoria de bloqueo, IP55, H x An x D = 2060x800x320mm

Más detalles


Sistemas de armarios eléctricos > Caja / armario de distribución (vacío)

Cajas y armarios industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $922.44
Precio unitario: $922.44
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


En el suelo de la placa de distribución con bloqueo giratorio de la palanca, IP55, P=2060x800x320mm
Planta permanente de la placa de distribución para lugares húmedos con rotary palanca, IP55, BPM-F-...-P, anchura 800 mm, altura externa 2060 mm, placa frontal de la altura de 1950 mm, profundidad de 320 mm, carcasa soldada con la puerta y el rodillo de la palanca de bloqueo de metal conectado a tierra cubre, extraordinaria estabilidad como resultado de la construcción soldada, bien estructurado, de múltiples capas de diseño para acceder fácilmente a la instalación: base, marco - riel DIN ... - cerramiento de la puerta, puede ser hacia la derecha o a la izquierda de la puerta, amplio cableado de la zona, abierto las entradas de cables en la parte superior y la parte inferior, preparado para la F3A de la glándula de la placa de inserción, la variable de accesorios del interior con / sin extraíble marco de montaje, instalación en interior con RSU o torres de montaje es posible, si se utiliza un MSW de configuración de montaje, 2 pares de BPZ-CTS-S torres en las esquinas y 1 BPZ-SNAP-DSM-CTS complemento elemento apropiado requerirá, además, si se utiliza una estructura de base de configuración de montaje, 2 BPZ-FPS placa frontal admite requerirá, además, gris, RAL 7035

Programa de entrega

Tipo de montaje
Planta permanente de la placa de distribución
Material
Hoja de acero
Enclavamiento de puerta
Rotary palanca
En el sitio de instalación
A prueba de humedad
Grado de Protección
IP55
El acabado de la superficie
Con la capa del polvo
Ancho
800 mm
Profundidad
320 mm
Altura
2060 mm
Color
gris claro (RAL 7035)

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual, de pie [PV]
214 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890A partir de cerramiento, de pie [PV]
206 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890Medio gabinete, de pie [PV]
199 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual para montaje en pared [PV]
195 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890A partir carcasa para montaje en pared [PV]
190 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890Medio gabinete para montaje en pared [PV]
183 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual, de pie [PV]
428 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890A partir de cerramiento, de pie [PV]
413 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890Medio gabinete, de pie [PV]
400 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual para montaje en pared [PV]
391 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890A partir carcasa para montaje en pared [PV]
382 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890Medio gabinete para montaje en pared [PV]
368 W
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
No es relevante para instalaciones interiores.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
Cumplidos; montado y asegurado como por las últimas aplicable hoja de instrucciones.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
IK10
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
IP55
10.4 Separaciones y distancias de fuga
Es el panel del generador de la responsabilidad.
10.5 Protección contra descargas eléctricas
< 0,1 Ω; cumple con la norma de producto requisitos.
10.6 la Incorporación de los dispositivos de maniobra y componentes
Es el panel del generador de la responsabilidad.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Uyo= 440 V AC
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
4 kV
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
No se aplica a las cubiertas de metal.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
Cumple con la norma de producto requisitos.

Datos técnicos ETIM 7.0

Gabinete de recintos (EG000011) / Gabinete/armario de distribución (vacío) (EC000261)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, gabinete Eléctrico, la vivienda, el rack / gabinete Eléctrico (vacío) / armario Eléctrico ([email protected] [AGZ056016])
Ancho
800 mm
Altura
2060 mm
Profundidad
320 mm
Material
De acero
La calidad de los materiales
Otros
El acabado de la superficie
La capa del polvo
Color
Gris
RAL-número de
Siete mil treinta y cinco
Con placa de montaje
No
Placa de montaje ajustable en profundidad
No
Número de bloqueos
Cero
Instalación de suelo posible
Sí
La pared de fijación posible
No
La pared de construir en
No
Poste de fijación
No
Paredes
Sí
Número de puertas
Uno
Adecuado para la métrica de montaje
No
Conveniente para al aire libre de set-up
No
En el tejado
No
EMC-versión
No
Con puerta de cristal
No
Con la ventilación de la puerta
No
Con la parte trasera de la puerta
No
La resistencia al impacto
IK10
Grado de protección (IP)
IP55
Grado de protección (NEMA)
