> EATON - MOELLER>Caixas e armários industriais >BPM-F-800/20-P 111052 Y7-111052 ELECTRIC Floor standing distribution board with locking rotary lever, ..
Produto anterior Próximo produto

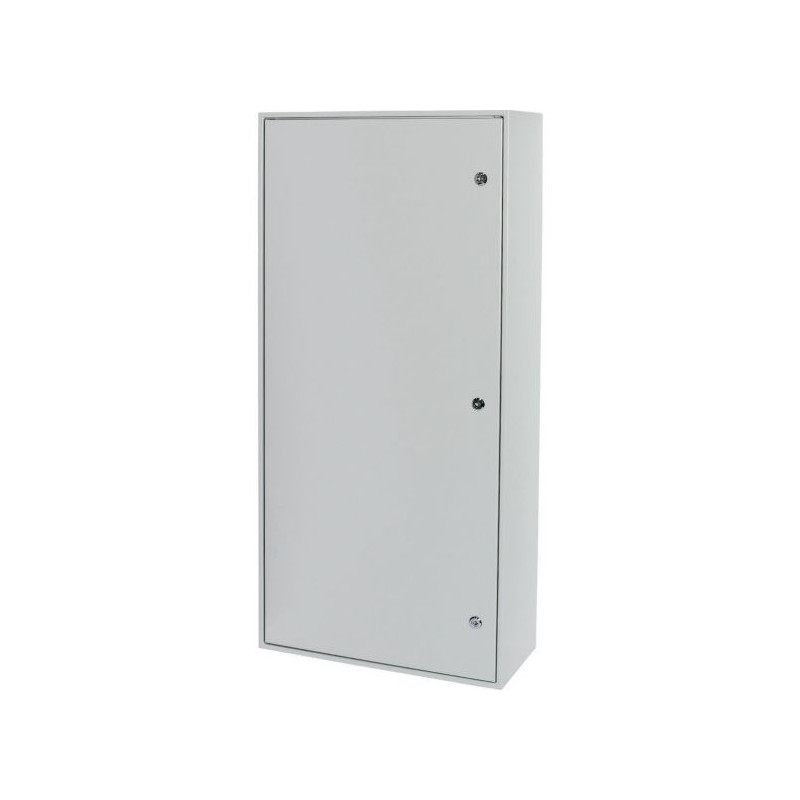

BPM-F-800/20-P 111052 Y7-111052 EATON ELECTRIC Floor standing distribution board with locking rotary lever, .. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BPM-F-800/20-P 111052 Y7-111052 EATON ELECTRIC Floor standing distribution board with locking rotary lever, ..

BPM-F-800/20-P

111052

Y7-111052

EATON-MOELLER

Floor standing distribution board with locking rotary lever, IP54, HxWxB=2060x800x320mm

Armário de chão com puxador, IP55, AxLxP=2060x800x320mm

Quadro de distribuição permanente com alavanca rotativa de travamento, IP55, A x L x P = 2060x800x320mm

Mais detalhes


Sistemas de armários elétricos > Caixa / armário de distribuição (vazio)

Caixas e armários industriais

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $918.14
Preço unitário: $918.14
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Chão quadro de distribuição com fecho rotativo alavanca, IP55, Axlxp=2060x800x320mm
Chão quadro de distribuição para locais úmidos com o rotary alavanca, IP55, BPM-F-...-P, de largura de 800 mm, altura fora 2060 mm, frente a altura da placa de 1950 mm, profundidade de 320 mm, soldada armário com porta e rolete alavanca de bloqueio, sistema de aterramento, o metal cobre, estabilidade extraordinária como resultado de uma construção soldada, bem estruturada, com várias camadas de design para facilmente acessível de instalação: estrutura de base - calhas DIN ... - gabinete, porta pode ser do lado direito ou do lado esquerdo da porta, ampla área de fiação, abrir as entradas de cabos na parte superior e inferior, preparado para F3A glândula placa de inserir, variável de decoração de interiores com / sem amovíveis de montagem, a colocação no interior com RSU ou montagem de torres possível, se estiver usando uma RSU configuração de montagem, 2 pares de BPZ-CTS-S torres de canto e 1 BPZ-SNAP-MSW-CTS snap montagem de elemento, será necessário ainda, se utilizar uma estrutura de base de configuração de montagem, 2 BPZ-FPS placa frontal suporta será necessário ainda, cinza, RAL 7035

Programa de entrega

Tipo de montagem
Chão quadro de distribuição
Material
Folha de aço
De intertravamento da porta
Rotary alavanca
Local de instalação
À prova de umidade
Grau de Proteção
IP55
Acabamento da superfície
Com revestimento do pó
Largura
800 mm
Profundidade
320 mm
Altura
2060 mm
Cor
cinzento claro (RAL 7035)

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete, free-standing [PV]
214 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete, free-standing [PV]
206 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Meio de gabinete, free-standing [PV]
199 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
195 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
190 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
183 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete, free-standing [PV]
428 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete, free-standing [PV]
413 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Meio de gabinete, free-standing [PV]
400 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
391 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
382 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
368 W
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Não são relevantes para instalações interiores.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Conheci; montado e fixado conforme as últimas aplicável o folheto de instruções.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
IK10
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
IP55
10.4 Folgas e distâncias
É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico
< 0.1 Ω; atende a norma de produto requisitos.
10.6 Incorporação de dispositivos de chaveamento e componentes
É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
Ueu= 440 V CA
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
4 kV
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
Não se aplica para invólucros de metal.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
Atende a norma de produto requisitos.

Dados técnicos ETIM 7.0

Gabinete gabinetes (EG000011) / Gabinete/painéis de gabinete (vazio) (EC000261)
De engenharia elétrica, automação, controle de processo / engenharia de armário Elétrico, de habitação, de rack / armário Elétrico (vazio) / armário Elétrico ([email protected] [AGZ056016])
Largura
800 mm
Altura
2060 mm
Profundidade
320 mm
Material
Aço
Material de qualidade
Outros
Revestimento de superfície
Revestimento do pó
Cor
Cinza
RAL-número
Sete mil, trinta e cinco
Com placa de montagem
Nenhum
Placa de montagem de profundidade ajustável
Nenhum
Número de bloqueios
Zero
Instalação do piso de possíveis
Sim
Fixação à parede possível
Nenhum
Parede construir em
Nenhum
Pólo de fixação
Nenhum
Tackable
Sim
Número de portas
Um
Adequado para montagem métrica
Nenhum
Apropriado para ao ar livre de set-up
Nenhum
Telhado inclinado
Nenhum
EMC-versão
Nenhum
Com porta de vidro
Nenhum
Com porta de ventilação
Nenhum
Com porta traseira
Nenhum
Força de impacto
IK10
Grau de proteção (IP)
IP55
Grau de proteção (NEMA)

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
