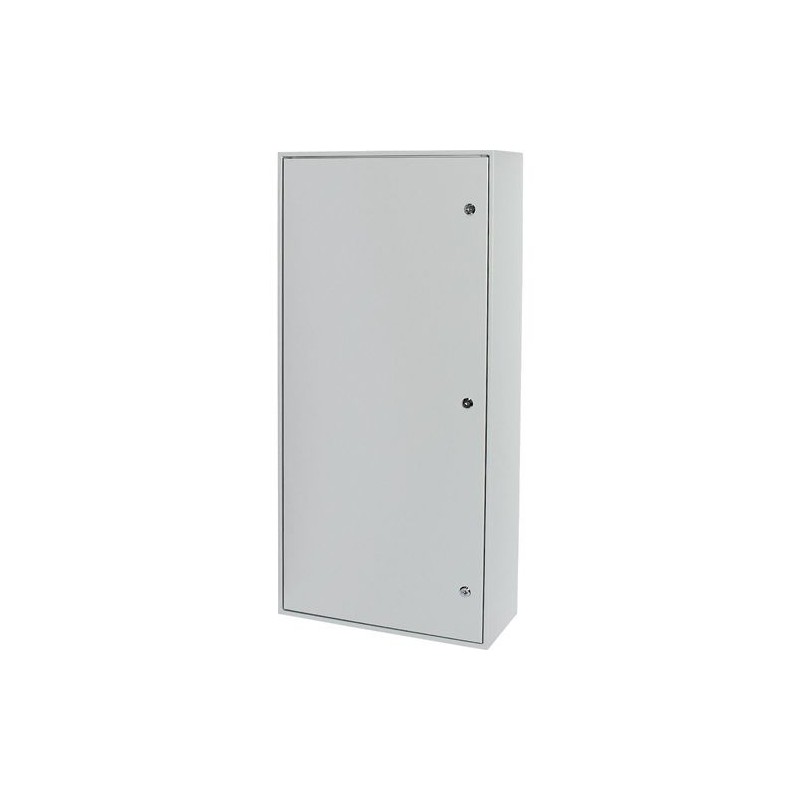

BPM-F-400/20-P 111048 Y7-111048 EATON ELECTRIC Armario de suelo con maneta, IP54, HxAxP 2060x400x320mm Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

BPM-F-400/20-P 111048 Y7-111048 EATON ELECTRIC Armario de suelo con maneta, IP54, HxAxP 2060x400x320mm

BPM-F-400/20-P

111048

Y7-111048

EATON-MOELLER

Armario de suelo con maneta, IP55, HxAxP=2060x400x320mm

Cuadro de distribución de pie con palanca giratoria de bloqueo, IP55, H x An x D = 2060x400x320mm

Cuadro de distribución de suelo para lugares húmedos con palanca giratoria, IP55, BPM-F-...-P, ancho 400 mm, altura exterior 2060 mm, altura de la placa frontal 1950 mm, profundidad 320 mm, caja soldada con puerta y bloqueo de palanca de rodillo, cubiertas metálicas conectadas a tierra, extraordinaria estabilidad gracias a la construcción soldada, diseño bien estructurado y multicapa para una instalación fácilmente accesible: bastidor base - carriles DIN ... - caja, la puerta puede ser a la derecha o a la izquierda, amplia área de cableado, entradas de cable abiertas en la parte superior e inferior, preparada para el inserto de placa de prensaestopas F3A, accesorios interiores variables con / sin marco de montaje extraíble, instalación en interiores con MSW o torres de montaje posibles, si se utiliza una configuración de montaje MSW, se requerirán adicionalmente 2 pares de torres de esquina BPZ-CTS-S y 1 elemento de ajuste a presión BPZ-SNAP-MSW-CTS, si se utiliza una configuración de montaje de bastidor base, se requerirán adicionalmente 2 soportes de placa frontal BPZ-FPS, gris, RAL 7035

Más detalles


Sistemas de armarios eléctricos > Caja / armario de distribución (vacío)

Cajas y armarios industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $772.16
Precio unitario: $772.16
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Envolvente vacía xEffect Basic de Eaton
N.º de catálogo
111048
EAN
4015081106097
Longitud/profundidad de producto
350 mm
Altura del producto
2090 mm
Anchura del producto
430 mm
Peso del producto
50.6 kg
Conformidad(es)
RoHS conform
Código de modelo
BPM-F-400/20-P

Product specifications

Tipo
Aparato base
Características
Versión de EMC
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de potencia para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista.
10.13 Función mecánica
Cumple con los requisitos de la norma del producto.
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
No es relevante para instalaciones interiores.
10.2.5 Elevación
Met; montados y asegurados según el último folleto de instrucciones aplicable.
10.2.6 Impacto mecánico
IK10
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
IP55
10.4 Distancias de efluvio y holguras
Es responsabilidad del cuadrista.
10.5 Protección contra descargas eléctricas
< 0,1 Ω; cumple con los requisitos de la norma del producto.
10.6 Incorporación de dispositivos y componentes de conmutación
Es responsabilidad del cuadrista.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Ui = 440 V AC
10.9.3 Tensión de impulso soportada
4 kV
10.9.4 Pruebas de armarios hechos de material aislante
No aplicable a envolventes de metal.
Equipado con:
Puerta
Acabado de superficie
Con recubrimiento en polvo
Recubrimiento en polvo
Grado de protección
IK10
IP55
Otro
Grado del material
Chapa de acero
Dis. térm. 35 °C amb., delta T: 20 °C super. caja indiv. con pie (IEC 60890)
119 W
Disip. térm. 35 °C amb., delta T: 20 °C, sup. caja central c/ pie (IEC 60890)
98 W
Disip. térm. 35 °C amb., delta T: 20 °C, super. caja inic. c/pie (IEC 60890)
107 W
Disip. térm. 35 °C amb., delta T: 20 °C, sup. indiv. mont. mural (IEC 60890)
106 W
Disip. térm. 35 °C amb., delta T: 20 °C, mural, caja cent. sup. (IEC 60890)
78 W
Disip. térm. 35 °C amb., delta T: 20 °C super. inic. mont. mural (IEC 60890)
98 W
Disip. térm. 35 °C amb., delta T: 35 °C, super. caja indv. c/ pie (IEC 60890)
238 W
Disip. térm. 35 °C amb., delta T: 20 °C, caja cent. sup. con pie (IEC 60890)
197 W
Disip. térm. 35 °C amb., delta T: 35 °C parte sup. caja inic. pie (IEC 60890)
215 W
Dis. térm. 35 °C amb., delta T:35 °C super. caja ind. mont. mural (IEC 60890)
213 W
Dis. térm. 35 °C amb., delta T: 35 °C super. centr. mont. mural (IEC 60890)
156 W
Disip. térm. 35 °C amb., delta T: 20 °C, mural, caja inic. sup. (IEC 60890)
196 W
Calidad del material
Otro
Color
Gris
Gris claro (RAL 7035)
Tipo de tapa/puerta
Maneta rotatoria
Carga admisible de la placa de montaje según IEC 62208 - máx.
0 N
Número de cerraduras
0
Número RAL
7035
Aplicación
A prueba de humedad (en lugar de instalación)
Material
Acero
Chapa de acero
Método de montaje
Armario de pie
Separado
Funciones
Aparato base
Tipo de instalación
Instalación sobre suelo posible
Número de tapas/puertas
1
Apto para
Montaje métrico
Carga admisible de la envolvente según IEC 62208 - máx.
0 N
Carga permisible de las puertas según IEC 62208 - máx.
0 N
Disipación térmica (Delta T = 20 K) según IEC/TR 60890
0 W
Número de orificios para conectores
0

ETIM for 111048 Sistemas de armarios eléctricos (EC000261)
Característica Valor
Anchura (EF000008) 430 mm
Altura (EF000040) 2090 mm
Profundidad (EF000049) 350 mm
Material (EF002169) Steel
Calidad del material (EF001257) Other
Acabado de superficie (EF006569) Powder coating
Color (EF000007) Grey
Número RAL (EF000116) 7035
Separado (EF020363) true
Modelo de pared con toma de tierra (EF015208) false
Apto para montaje en pared (EF000664) false
Modelo angular (EF020814) false
Montaje intermedio (EF022994) false
Acoplable (EF001229) false
Con placa de montaje (EF000118) false
Placa de montaje de profundidad ajustable (EF006054) false
Apto para montar en pared (EF007536) false
Fijación en poste (EF009582) false
Con puerta (EF009169) true
Número de puertas (EF000122) 1
Con puerta acristalada (EF001089) false
Con puerta de ventilación (EF006279) false
Con puerta trasera (EF007381) false
Número de bloqueos (EF000123) 0
Con parte superior (EF007965) false
Cubierta transparente (EF011401) false
Apto para montaje métrico (EF005823) true
Cubierta inclinada (EF009278) false
Número de aberturas de conector (EF005554) 0
Agujeros ciegos (EF001039) false
Versión de CEM (EF001062) true
Resistencia al impacto (IK) (EF004293) IK10
Grado de protección (IP) (EF005474) IP55
Grado de protección (NEMA) (EF011959) Other
Disipación térmica (Delta T = 20 K) según IEC/TR 60890 (EF014986) 0 W
Máx. carga admisible del armario según IEC 62208 (EF014987) 0 N
Máx. carga admisible de la(s) puerta(s) según IEC 62208 (EF014988) 0 N
Máx. carga admisible de la placa de montaje según IEC 62208 (EF014989) 0 N
