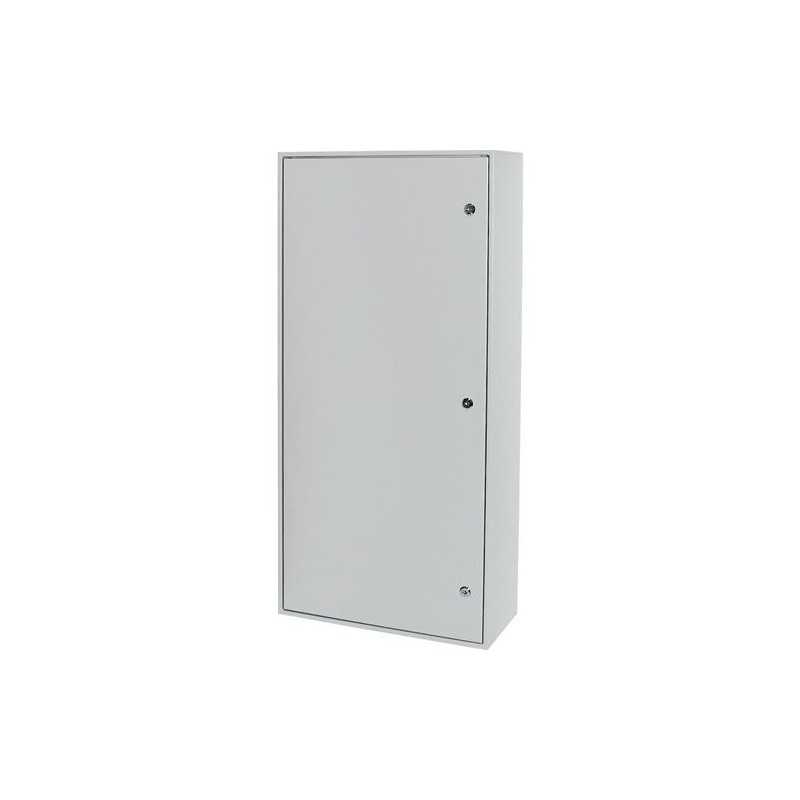

BPM-F-400/20-P 111048 Y7-111048 EATON ELECTRIC Floor standing distribution board with locking rotary lever, .. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BPM-F-400/20-P 111048 Y7-111048 EATON ELECTRIC Floor standing distribution board with locking rotary lever, ..

BPM-F-400/20-P

111048

Y7-111048

EATON-MOELLER

Floor standing distribution board with locking rotary lever, IP54, HxWxB=2060x400x320mm

Armário de chão com puxador, IP55, AxLxP=2060x400x320mm

Caixa de distribuição vertical com alavanca rotativa de travamento, IP55, A x L x P = 2060x400x320mm

Quadro de distribuição de piso úmido com alavanca rotativa, IP55, BPM-F-...-P, largura 400 mm, altura externa 2060 mm, altura da placa frontal 1950 mm, profundidade 320 mm, caixa soldada com porta e trava de alavanca de rolo, tampas metálicas aterradas, estabilidade extraordinária graças à construção soldada, design bem estruturado e multicamadas para instalação de fácil acesso: estrutura de base - trilhos DIN ... - caixa, porta pode ser direita ou esquerda, ampla área de fiação, entradas de cabos abertas na parte superior e inferior, preparada para inserção de placa de prensa-cabo F3A, acessórios internos variáveis com/sem estrutura de montagem removível, instalação interna com MSW ou torres de montagem possíveis, se uma configuração de montagem MSW for usada, 2 pares de torres de canto BPZ-CTS-S e 1 elemento de encaixe BPZ-SNAP-MSW-CTS serão necessários adicionalmente, se uma configuração de montagem de estrutura de base for usada, 2 suportes de placa frontal BPZ-FPS, cinza, RAL 7035 serão necessários adicionalmente

Mais detalhes


Sistemas de armários elétricos > Caixa / armário de distribuição (vazio)

Caixas e armários industriais

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $775.22
Preço unitário: $775.22
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEnergy Basic empty enclosure
Catalog Number
111048
EAN
4015081106097
Product Length/Depth
350 mm
Product Height
2090 mm
Product Width
430 mm
Product Weight
50.6 kg
Compliances
RoHS conform
Model Code
BPM-F-400/20-P

Especificações do produto

Type
Basic device
Features
EMC-version
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP55
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
< 0.1 Ω; meets the product standard's requirements.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 440 V AC
10.9.3 Impulse withstand voltage
4 kV
10.9.4 Testing of enclosures made of insulating material
Does not apply to metal enclosures.
Fitted with:
Door
Surface finishing
With powder coating
Powder coating
Degree of protection
IK10
IP55
Other
Grade material
Sheet steel
Heat diss. ambient 35°C delta T:20°C free stand individ. encl. top (IEC 60890)
119 W
Heat diss. ambient 35°C delta T: 20°C free stand middle encl. top (IEC 60890)
98 W
Heat diss. ambient 35°C delta T:20°C free stand starting encl. top (IEC 60890)
107 W
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
106 W
Heat diss. ambient 35°C delta T: 20°C wall mount middle encl. top (IEC 60890)
78 W
Heat diss. ambient 35°C delta T:20°C wall mount starting encl. top (IEC 60890)
98 W
Heat diss. ambient 35°C delta T:35°C free stand individ. encl. top (IEC 60890)
238 W
Heat diss. ambient 35°C delta T: 35°C free stand middle encl. top (IEC 60890)
197 W
Heat diss. ambient 35°C delta T:35°C free stand starting encl. top (IEC 60890)
215 W
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
213 W
Heat diss. ambient 35°C delta T: 35°C wall mount middle encl. top (IEC 60890)
156 W
Heat diss. ambient 35°C delta T:35°C wall mount starting encl. top (IEC 60890)
196 W
Material quality
Other
Color
Gray
Light gray (RAL 7035)
Cover/door type
Rotary lever
Permissible load of the mounting plate according to IEC 62208 - max
0 N
Number of locks
0
RAL-number
7035
Application
Moisture-proof (installation site)
Material
Steel
Sheet steel
Mounting method
Floor standing distribution board
Detached
Functions
Basic device
Installation type
Floor installation possible
Number of covers/doors
1
Suitable for
Metrical mounting
Permissible load of the enclosure according to IEC 62208 - max
0 N
Permissible load of the door(s) according to IEC 62208 - max
0 N
Thermal dissipation (Delta T = 20 K) according to IEC/TR 60890
0 W
Number of connector holes
0

ETIM for 111048 Cabinets and enclosures (EC000261)
Característica Valor
Width (EF000008) 430 mm
Height (EF000040) 2090 mm
Depth (EF000049) 350 mm
Material (EF002169) Steel
Material quality (EF001257) Other
Surface finishing (EF006569) Powder coating
Colour (EF000007) Grey
RAL-number (EF000116) 7035
Freestanding (EF020363) true
Floor standing wall model (EF015208) false
Suitable for wall mounting (EF000664) false
Corner model (EF020814) false
Intermediate mounting (EF022994) false
Couplable (EF001229) false
With mounting plate (EF000118) false
Mounting plate depth-adjustable (EF006054) false
Suitable for wall built-in (EF007536) false
Pole fastening (EF009582) false
With door (EF009169) true
Number of doors (EF000122) 1
With glazed door (EF001089) false
With ventilation door (EF006279) false
With rear door (EF007381) false
Number of locks (EF000123) 0
With cover (EF007965) false
Transparent cover (EF011401) false
Suitable for metrical mounting (EF005823) true
Pitched roof (EF009278) false
Number of connector holes (EF005554) 0
Pre-stamping (EF001039) false
EMC-version (EF001062) true
Impact strength (EF004293) IK10
Degree of protection (IP) (EF005474) IP55
Degree of protection (NEMA) (EF011959) Other
Thermal dissipation (Delta T = 20 K) according to IEC/TR 60890 (EF014986) 0 W
Max. permissible load of the enclosure according to IEC 62208 (EF014987) 0 N
Max. permissible load of the door(s) according to IEC 62208 (EF014988) 0 N
Max. permissible load of the mounting plate according to IEC 62208 (EF014989) 0 N

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
