> >>DCM-63/4-SK 1314016 ELECTRIC DUCO DCM 63/4
Anterior producto Siguiente producto

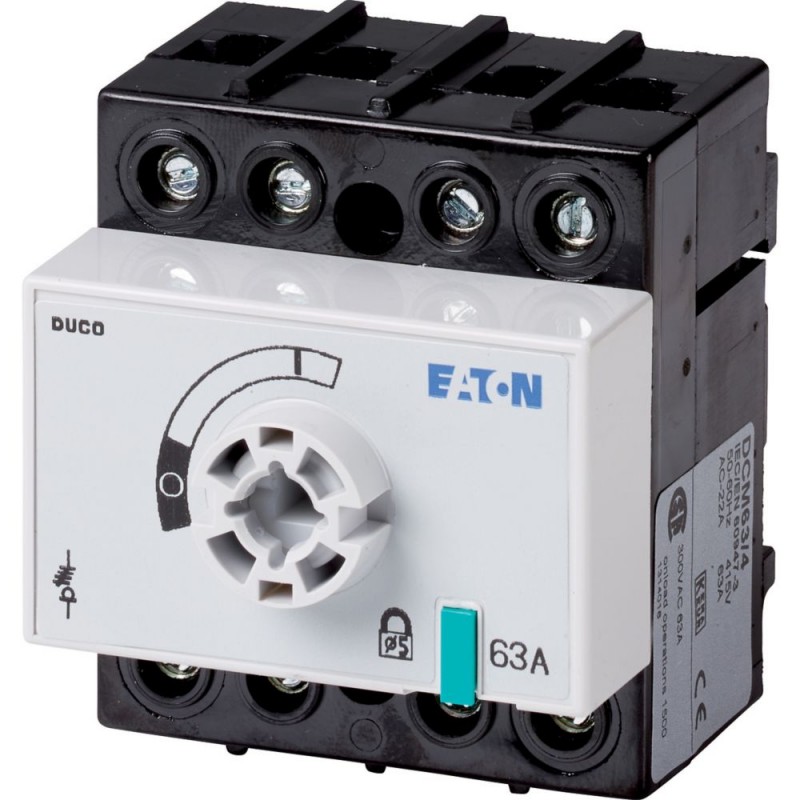

DCM-63/4-SK 1314016 EATON ELECTRIC DUCO DCM 63/4 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DCM-63/4-SK 1314016 EATON ELECTRIC DUCO DCM 63/4

DCM-63/4-SK

1314016

EATON-MOELLER

DUCO DCM 63/4

Interruptor seccionador, 4P, 63 A, sin maneta rotativa y eje prolongador,

Interruptor-seccionador, DCM, 63 A, 4 polos, Función de parada opcional, Sin mango giratorio ni eje de transmisión, Conexión vertical

Más detalles


Interruptores de baja tensión > Seccionador

Interruptores seccionadores DUMECO

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $113.40
Precio unitario: $113.40

Cantidad Precio
1+$113.40
2+$96.76
3+$89.98
4+$88.83
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Interruptor-seccionador, DCM, 63 a, 4 polos, Función de Parada opcional, Sin manilla giratoria y el eje de accionamiento, conexión Vertical
Interruptor-seccionador, gama de Producto: Interruptor-seccionador, interruptor Principal, interruptor de mantenimiento, Parte del grupo de referencia: DCM, Función de Parada: opcional, Sin manilla giratoria y el eje de accionamiento, de 4 polos Grado de Protección: IP20, Diseño: montaje en superficie, potencia de Motor AC-23A, 50 - 60 Hz 400 V: P = 30 kW, corriente ininterrumpida Nominal: Ui = 63 a, técnica de Conexión: conexión Vertical, Normas: IEC/EN 60947, VDE 0660, IEC/EN 60204, Interruptor-seccionador según IEC/EN 60947-3

Programa de entrega

Gama de productos
Interruptor-seccionador
Interruptor principal
interruptor de mantenimiento
Parte del grupo de referencia
DCM
La Función De Parada De
opcional
Sin manilla giratoria y el eje de accionamiento
Número de polos
4 polos
Contactos auxiliares
0 N/S
0 N/C
Grado de Protección
IP20
Diseño
montaje en superficie
000Z428
Contacto secuencia
1150SWI-38
Potencia de Motor AC-23A, 50 - 60 Hz [P]
400 V [P]
30 kW
Nominal de corriente ininterrumpida [Iu]
63 Un
Nota sobre el nominal de corriente ininterrumpida !u
Nominal de corriente ininterrumpida youse especifica para max. la sección transversal.
Técnica de conexión
Conexión Vertical

Datos técnicos

General
Normas
IEC/EN 60947, VDE 0660, IEC/EN 60204
Interruptor-seccionador según IEC/EN 60947-3
Certificaciones
CE, RoHs, KEMA, EAC, Lloyds
Temperatura ambienteOperación [ϑ]
-25 - +55 °C
Temperatura ambienteAlmacenamiento [ϑ]
-30 - +80 °C
Categoría de sobretensión/grado de contaminación
III/3
Nominal soportada de impulso de voltaje [Uimp]
6 kV
Tensión nominal de aislamiento [Uyo]
690 V
Posición de montaje
Como se requiere
Contactos
Mecánica variablesNúmero de polos
4 polos
Mecánica variablesContactos auxiliares
0 N/S
Mecánica variablesContactos auxiliares
0 N/C
Características eléctricasTensión nominal [Ue]
415 V AC
Características eléctricasNominal de corriente ininterrumpida [Iu]
63 Un
Características eléctricasNota sobre el nominal de corriente ininterrumpida !u
Nominal de corriente ininterrumpida youse especifica para max. la sección transversal.
Clasificación de cortocircuitofusible
Cinquenta
Clasificación de cortocircuitoNominal condicional de la corriente de cortocircuito [Iq]
50 kA
Clasificación de cortocircuitoCorriente de
7 kA
Clasificación de cortocircuitomax. vamos-a través de la energía
12 kA2s
Nominal de corta duración corriente asignada (1 s actual) [Icw]
Mil quinientosrms
Nota sobre el nominal de corta duración corriente asignada lcw
De corriente durante un tiempo de 1 segundo
Nominal de corto circuito de la capacidad de fabricación [Icm]
1.4 kAla eff
La disipación de calor por polo, dependiente de la corriente [Pvid]
3.9 W
Capacidad de conmutación
Nominal capacidad de interrupción cos ϕ IEC 60947-3400/415 V
504, Un
Aislamiento de seguridad según EN 61140Actual de la pérdida de calor por contacto en la Ie
3.9 W
La esperanza de vida, mecánica [Operaciones]
Diez mil
CAAC-21ACorriente de operación nominal del interruptor400 V 415 V [Ie]
63 Un
CAAC-22ACorriente de operación nominal del interruptor400 V 415 V [Ie]
63 Un
CAAC-23ACorriente de operación nominal del interruptor400 V 415 V [Ie]
63 Un
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
30 kW
Terminal de capacidades
Sólido
2.5 - 16 mmDos
Flexible con férulas según DIN 46228flexible
1.5 - 25 mmDos
Pelar longitud
14 mm
Par de apriete para el tornillo del terminal
2 Nm
Técnico de seguridad de parámetros:
Notas
B10dvalores según la EN ISO 13849-1, tabla C1

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
63 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
3.9 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Interruptor-seccionador (EC000216)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Off-interruptor de carga, interruptor, interruptor de control / Interruptor-seccionador ([email protected] [AKF060013])
Versión como interruptor principal
Sí
Versión de mantenimiento/servicio interruptor de
Sí
Versión como interruptor de seguridad
No
La versión de parada de emergencia de la instalación
No
Versión como interruptor inversor
No
Número de interruptores
Uno
Max. nominal tensión de funcionamiento de la Ue CA
415 V
Voltaje nominal de operación
De 415 415 V
Calificación permanente de la actual Iu
63 Un
Calificación permanente de la corriente en AC-23, 400 V
40 Un
Calificación permanente de la corriente en AC-21, 400 V
63 Un
El funcionamiento nominal de alimentación en AC-3 A 400 V
0 kW
Nominal de corta duración corriente asignada lcw
1.5 kA
El funcionamiento nominal de alimentación en AC-23, 400 V
63 kW
De conmutación de potencia a 400 V
0 kW
Acondicionado nominal de corriente de corto circuito Ci
0 kA
Número de polos
Cuatro
Número de contactos auxiliares como contacto normalmente cerrado
Cero
Número de contactos auxiliares como contacto normalmente abierto
Cero
Número de contactos auxiliares como de cambio de contacto
Cero
La unidad de Motor opcional
No
La unidad de Motor integrado
No
Liberación de tensión opcional
No
Dispositivo de construcción
Integrado en el dispositivo fijo integrado en la técnica
Adecuado para la planta de montaje
Sí
Adecuado para montaje frontal 4-agujero
No
Adecuado para montaje delantero centro
No
Adecuado para la placa de distribución de la instalación
Sí
Adecuado para el intermedio de montaje
No
Color del elemento de control
Otros
Tipo de elemento de control
Otros
Interlockable
No
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Grado de protección (IP), frente
IP20
Grado de protección (NEMA)
Otros

Dimensiones

1150DIM-42

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 16 Mbytes
