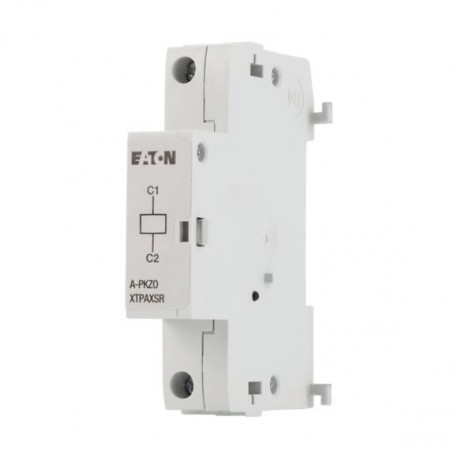

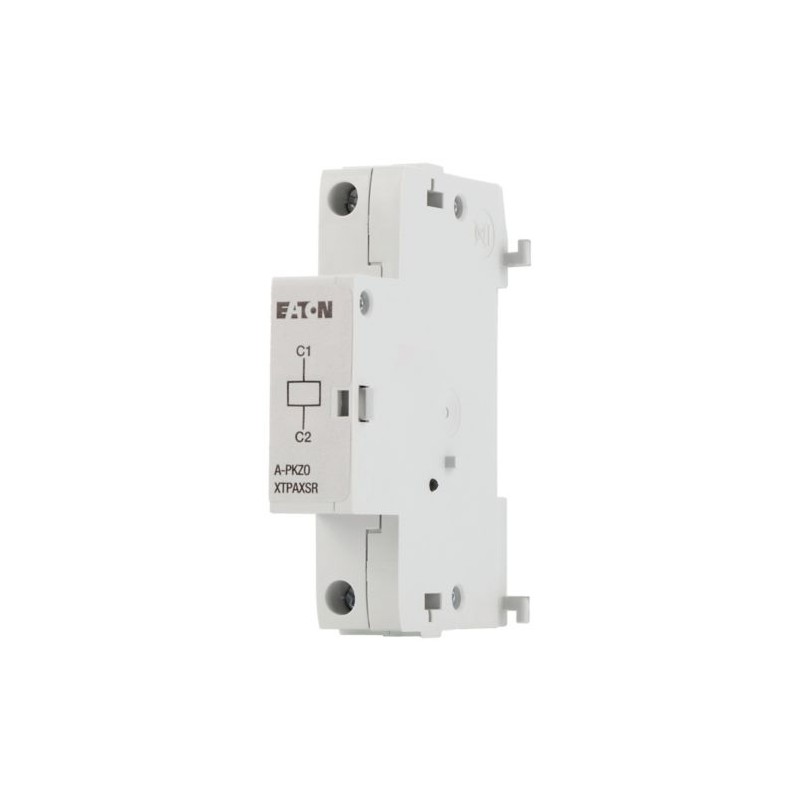

A-PKZ0(24VDC) 073200 EATON MOELLER XTPAXSR24VDC Disparador Shunt Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

A-PKZ0(24VDC) 073200 EATON MOELLER XTPAXSR24VDC Disparador Shunt

A-PKZ0(24VDC)

073200

EATON - MOELLER

2

Disponible

Envío el hoy

XTPAXSR24VDC Disparador Shunt

Más detalles


Interruptores Protectores Motor Guardamotores

Interruptor protector motor PKZ (Accesorios) - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

Cantidad Precio
2+$22.08
6+$20.73
12+$20.11
16+$19.90
22+$19.73
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Productos relacionados

Más Información



Entrega de programa
Gama de productos
  Accesorios
Accesorios
  Disparador Shunt de apertura
Accionamiento de tensión
  24 V DC
Para el uso con
  Disparador Shunt de apertura PKZ0(4), PKE
Voltaje de tipo
  Voltaje estándar
La corriente de accionamiento
  DC
Contacto secuencia

General
Terminal de capacidades
 mm2
Sólido o conductor flexible, con virola
 mm21 x (0,75 - 2,5)
2 x (0,75 - 2,5)
Sólido o trenzado
 AWG1 x (18 - 14)
2 x (18 - 14)
Accionamiento de tensión
  24 V DC
Rango de operación
Tensión alterna
 x US0.7 - 1.1
El Voltaje de DC
 x US0.7 - 1.1

  Operación de corta duración 5 s
El consumo de energía
La corriente de DC

Pull-en el poder
Pick-upW3
Potencia de sellado
SelladoW3
La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño

Corriente de operación nominal especificada en la disipación de calor
YonUn0
La disipación de calor por polo, dependiente de la corriente
PvidW0
Equipamiento de la disipación de calor, dependiente de la corriente
PvidW0
Estática de la disipación de calor, no dependiente de la corriente
PvsW0.5
La disipación de calor de la capacidad
PdissW0
Temperatura ambiente de operación min.
 °C-25
Ambiente de funcionamiento temperatura máx.
 °C55
IEC/EN 61439 de verificación de diseño

10.2 Resistencia de los materiales y partes

10.2.2 resistencia a la Corrosión
  Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
  Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
  Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
  Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
  Cumple con la norma de producto.
10.2.5 de Elevación
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
  Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
  Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
  Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
  Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento

10.9.2 de Potencia eléctricos de frecuencia de la fuerza
  Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
  Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
  Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
  El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
  El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
De baja tensión de componentes industriales (EG000017) / disparador Shunt de apertura (para interruptor automático) (EC001023)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / corriente de carga Completa del viaje ([email protected] [AKF016010])
Clasificados de control de la tensión de alimentación Us AC 50HZ
 V0 - 0
Clasificados de control de la tensión de alimentación Us AC 60HZ
 V0 - 0
Clasificados de control de la tensión de alimentación con Nosotros en DC
 V24 - 24
Voltaje tipo de accionamiento
  DC
Valor inicial de la undelayed corto-circuito de la liberación - rango de ajuste
 Un0
Valor final del rango de ajuste undelayed corto-circuito de la liberación
 Un0
Tipo de conexión eléctrica
  Tornillo de conexión
Número de contactos contacto normalmente abierto
  0
Número de contactos contacto normalmente cerrado
  0
Número de contactos como de cambio de contacto
  0
Adecuado para la alimentación de interruptor de circuito
  No
Adecuada para interruptor de carga
  No
Adecuado para el interruptor de protección del motor

Adecuado para el relé de sobrecarga
  No
Aprobaciones
Normas De Producto  UL 508; CSA-C22.2 Nº 14; la norma iec60947-4-1; marcado CE
UL File No.  E36332
UL Categoría de Control No.  NLRV
Archivo CSA No.  165628
CSA Clase No.  3211-05
América Del Norte Certificación  En la lista UL, certificación CSA
Diseñado especialmente para América del Norte  No
Dimensiones
IL03402034Z (AWA1210-1945) de protección del Motor, interruptor de Arranque

>
>>

Datasheet - PDF

Título: Idioma: Tamaño: Tipo:
pdf-EATON - A-PKZ024VDC - 73200 English 179 Kbytes pdf-EATON - A-PKZ024VDC - 73200
