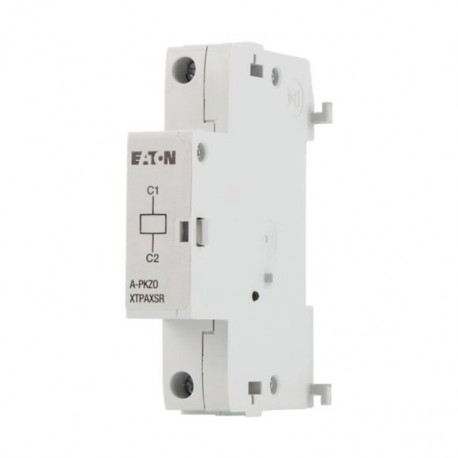

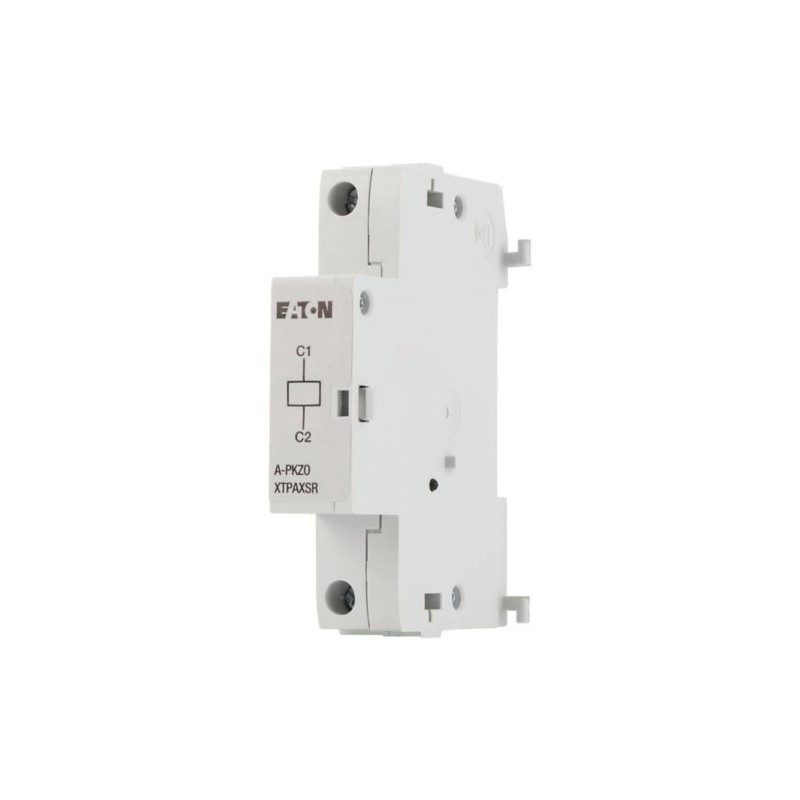

A-PKZ0(24VDC) 073200 Y7-73200 EATON ELECTRIC Arbeitsstromauslöser, 24 V, DC-betätigt Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

A-PKZ0(24VDC) 073200 Y7-73200 EATON ELECTRIC Arbeitsstromauslöser, 24 V, DC-betätigt

A-PKZ0(24VDC)

073200

Y7-73200

EATON-MOELLER

2

Arbeitsstromauslöser, 24 V, DC-betätigt

Trigger-Spule; Rangieren; 24 V DC

Eaton Moeller® Series A-PKZ0 Arbeitsstromauslöser PKZ0(4), PKE, DC, 24 V DC, Schraubklemmen

Mehr Infos


Niederspannungsschaltgeräte > Arbeitsstromauslöser

Leistungsschalter PKZ

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $86.21
Stückpreis: $43.11
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series PKZ Shunt release
Katalognummer
073200
Produkt Länge/Tiefe
68 mm
Produkthöhe
90 mm
Produktbreite
24 mm
Produktgewicht
0.126 kg
Zertifikat(e)
CE
IEC/EN 60947-4-1
UL File No.: E36332
UL Category Control No.: NLRV
CSA File No.: 165628
CSA Class No.: 3211-05
CSA
UL
UL 508
CSA-C22.2 No. 14
EAN
4015080732006
Modellcode
A-PKZ0(24VDC)

Merkmale und Funktionen

Elektrische Anschlussart
Schraubanschluss

Allgemein

Produktkategorie
Zubehör
Geeignet für
Motor-Sicherheitsschalter
Benutzt mit
Motorschutzschalter
Spannungsart
Gleichstrom

Umgebungsbedingungen, Mechanik

Einbaulage
Kann auf der linken Seite des Motorschutzschalters montiert werden

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C

Anschlussquerschnitte

Anschlusskapazität (eindrähtig/feindrähtig mit Aderendhülse)
2 x (0.75 - 2.5) mm²
1 x (0.75 - 2.5) mm²
Anschlusskapazität (ein-/mehrdrähtig AWG)
1 x (18 - 14)
2 x (18 - 14)

Bemessungswerte

Betriebsspannung
0,7- 1,1 x Us (DC)
Kurzzeitbetrieb 5 s
0,7 - 1,1 x Us (AC)
Bemessungsbetriebsspannung (Ue) bei AC - min
42 V
Bemessungsbetriebsspannung (Ue) bei AC - max
480 V
Bemessungsbetriebsspannung (Ue) bei DC - min
24 V
Bemessungsbetriebsspannung (Ue) bei DC - max
250 V

Magnetsystem

Betriebsspannung
0,7- 1,1 x Us (DC)
Kurzzeitbetrieb 5 s
0,7 - 1,1 x Us (AC)
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V

Ansprechpartner

Anzahl der Kontakte (Wechsler)
0
Anzahl der Kontakte (Öffner)
0
Anzahl der Kontakte (Schließer)
0

Leistungsaufnahme

Leistungsaufnahme (Anzug) bei DC
3 W
Leistungsaufnahme (Halteleistung) bei DC
0.5 W

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
A-PKZ0(24VDC) Y7-73200 073200 EN_265345.pdf 2 Mbytes A-PKZ0(24VDC) Y7-73200 073200 EN_265345.pdf
