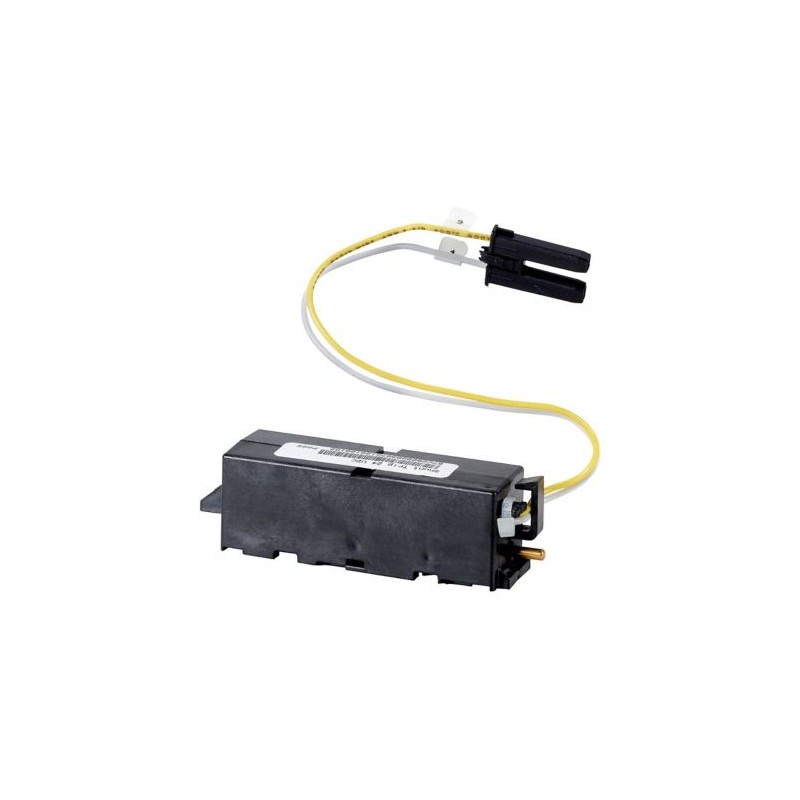

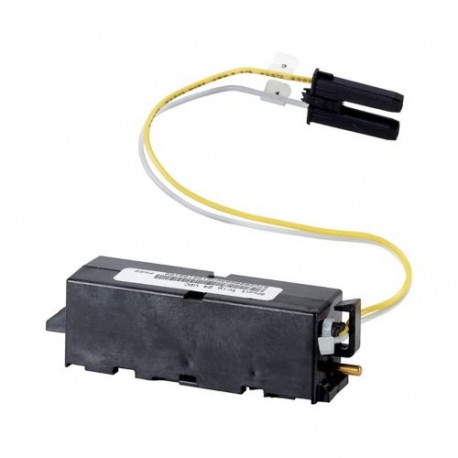

IZMX-ST60DC 124010 EATON ELECTRIC Disparador Shunt 60 VDC Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

IZMX-ST60DC 124010 EATON ELECTRIC Disparador Shunt 60 VDC

IZMX-ST60DC

124010

EATON-MOELLER

Disparador Shunt 60 VDC

Adecuado para la desconexión remota, se puede combinar con un desbloqueo de subtensión

Más detalles


Componentes industriales de baja tensión > Bobina de disparo

Interruptores Automáticos Bastidor Abierto

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series IZMX/INX - ACB
Catalog Number
124010
EAN
4015081216154
Product Length/Depth
150 mm
Product Height
100 mm
Product Width
100 mm
Product Weight
0.113 kg
Compliances
CE Marked
RoHS conform
Model Code
IZMX-ST60DC

Delivery program

Type
Accessory
Accessory/spare part type
Remote switching

Technical data - electrical

Voltage type
DC
Control voltage operating range
60 V DC
0.7 - 1.1 x Us
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
60 V
Rated control supply voltage (Us) at DC - max
60 V
Current rating - max
0.07 A (maximum holding current)
Rated operational current
0.07 A (maximum holding current)
Starting current rating
7.84 A (35 ms)
Adjustment range undelayed short-circuit release (end value) - max
0 A
Power consumption
5 VA/W AC/DC
Pick-up power consumption at 35 ms - max
540 VA/W
Circuit breaker total switching time
22 ms (Us = 100%)
Initial value of the undelayed short-circuit release - min
0 A

Technical data - mechanical

Number of actuation per minute - max
3
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
0

Design verification as per IEC/EN 61439 - technical data

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Additional information

Special features
Suitable for
Off-load switch
Power circuit breaker
Used with
IZMX16..., IZMX40...
INX16..., INX40...

ETIM for 124010 Interruptores de baja tensión (EC001023)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 0 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 0 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 60 V
Tipo de tensión de accionamiento (EF008242) DC
Valor inicial del rango de ajuste de liberación de cortocircuito instantáneo (EF008187) 0 A
Valor final del rango de ajuste de liberación de cortocircuito instantáneo (EF008188) 0 A
Consumo de energía (EF000346) 5 W
Ejecución de la conexión eléctrica (EF003961) Flat plug-in connection
Número de contactos normalmente abiertos (EF008256) 0
Número de contactos normalmente cerrados (EF008255) 0
Número de contactos inversores (EF008257) 0
Apto para disyuntores (EF005863) true
Apto para interruptor de carga (EF001543) true
Apto para interruptor de protección del motor (EF005826) false
Apto para relés de sobrecarga (EF001545) false
