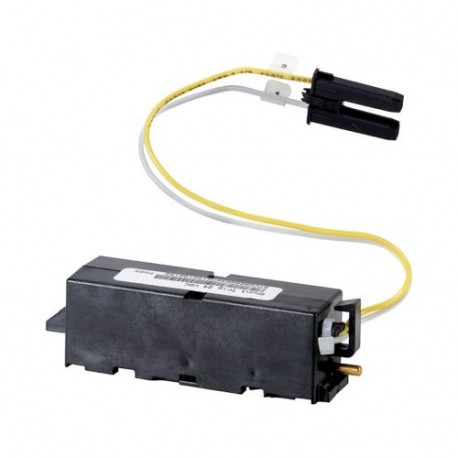

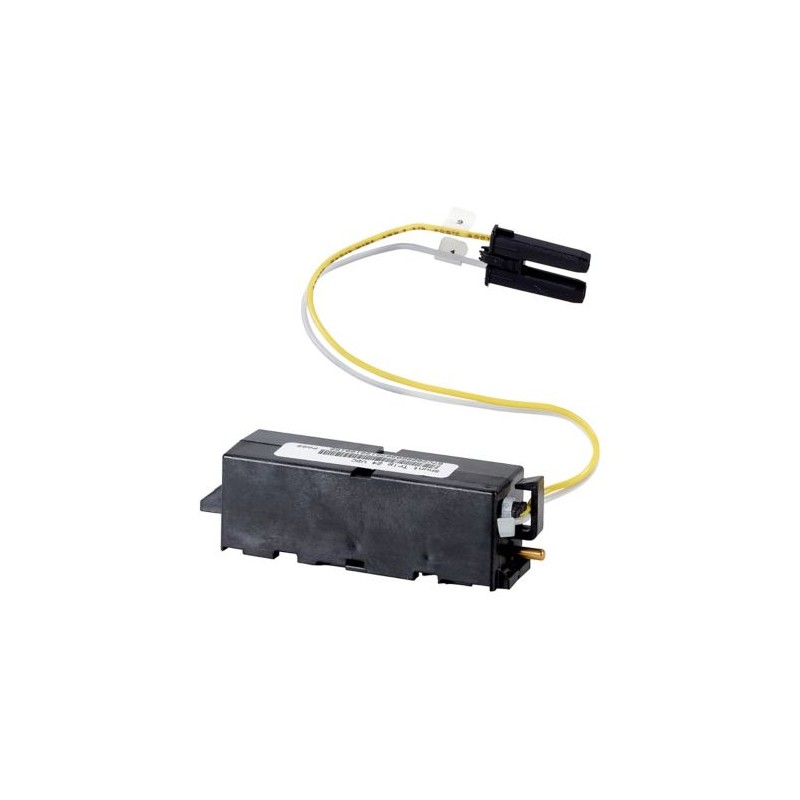

IZMX-ST60DC 124010 EATON ELECTRIC Sganciatore a lancio di corrente 60 VDC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

IZMX-ST60DC 124010 EATON ELECTRIC Sganciatore a lancio di corrente 60 VDC

IZMX-ST60DC

124010

EATON-MOELLER

Sganciatore a lancio di corrente 60 VDC

Trigger Shunt 60 VDC

Adatto per la disconnessione remota, può essere combinato con uno sganciatore di minima tensione

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sganciatore (per interruttore di potenza)

Automatic Circuit Breakers Open Frame

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Sganciatore a lancio di corrente 60 VDC
Adatto per disinserzione da remoto, combinabile con uno sganciatore di minima tensione
[

Programma di fornitura

Assortimento
Accessori
accessori
Teleinserzione
accessori
sganciatore a lancio di corrente
Combinabile con uno sganciatore di minima tensione o un secondo sganciatore a lancio di corrente.
Frequenza di manovra massima [Accensioni/Minuto]
3
è limitato a 3/min a causa dell'elevata corrente di eccitazione entro 35 ms.
Fare attenzione alla frequenza di inserzione dell'interruttore = 60/h
Tensione di comando nominale [Us]
60 V DC V
Range di funzionamento [x Us]
0,7 - 1,1 Fattore
max. corrente di ritenuta [In]
0.07 A
max. corrente di eccitazione (35 ms) [In]
7.84 A
max. potenza di ritenuta [AC/DC]
5 VA/W
max. potenza di eccitazione (35 ms) [AC/DC]
540 VA/W
Tempo di commutazione totale dell'interruttore automatico di potenza [@ Us=100%]
22 ms
utilizzo con
IZMX16..., IZMX40...
INX16..., INX40...
Note
In caso di espansione è necessario un modulo aggiuntivo di collegamento cavi di comando.
Per interruttori da incasso fissi ￫#156593 e interruttori in tecnica estraibile ￫#156590
Note

per comando continuo (100% durata di inserzione)

,

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
,

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / sganciatore di apertura (EC001023)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Azionamento corrente di servizio ([email protected] [AKF016013])
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
60 - 60 V
tipo di tensione per l’azionamento
DC
tipo di tensione per l’azionamento
DC
valore iniziale campo di regolaz. dell’attivatore corto circuito non ritardato
0 A
valore finale campo di regolaz. dell’attivatore di corto circuito non ritardato
0 A
esecuzione del collegamento elettrico
collegamento a connettore piatto
numero di contatti di chiusura
0
numero di contatti di riposo
0
numero di contatti invertitori
0
adatto per disgiuntore
sì
adatto per interruttore di carico
sì
adatto per salvamotore
no
adatto per relè di sovraccarico
no
]

ETIM for 124010 Apparecchi elettrici a bassa tensione (EC001023)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 0 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 0 V
tensione di alimentazione pilota nominale DC (EF003980) 60 V
tipo di tensione per l'azionamento (EF008242) DC
valore iniziale campo di regolaz. dell'attivatore corto circuito non ritardato (EF008187) 0 A
valore finale campo di regolaz. dell'attivatore di corto circuito non ritardato (EF008188) 0 A
assorbimento di potenza (EF000346) 5 W
tipo di collegamento elettrico (EF003961) Flat plug-in connection
numero di contatti di chiusura (EF008256) 0
numero di contatti di riposo (EF008255) 0
numero di contatti invertitori (EF008257) 0
adatto per disgiuntore (EF005863) true
adatto per interruttore di carico (EF001543) true
adatto per salvamotore (EF005826) false
adatto per relè di sovraccarico (EF001545) false

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
IZMX-ST60DC 124010 124010_IT.pdf 169 Kbytes IZMX-ST60DC 124010 124010_IT.pdf
