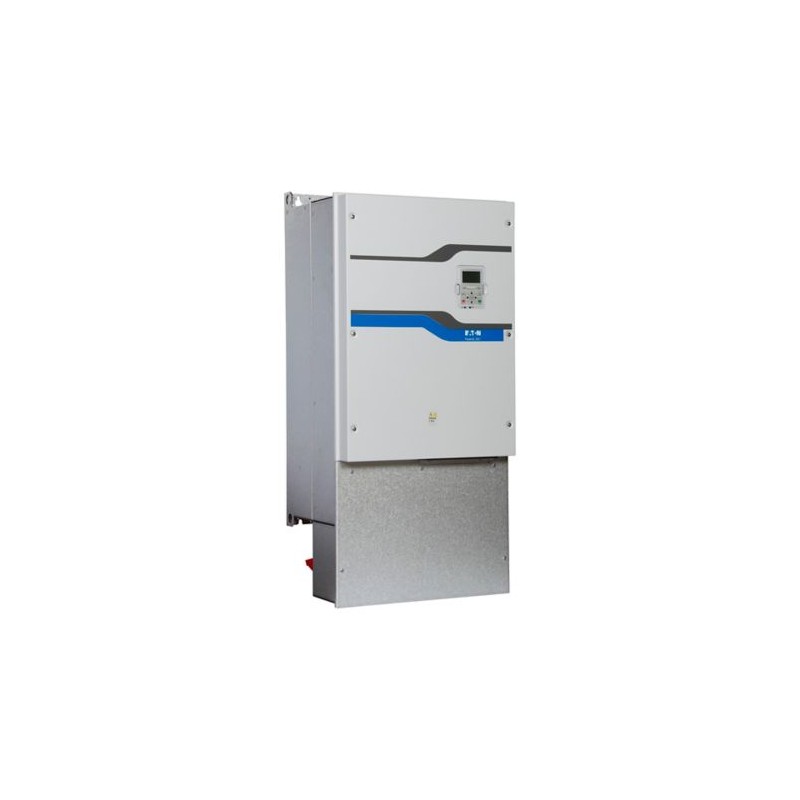

DG1-35144FB-C21C 9703-6002-00P EATON ELECTRIC Variable frequency drives 3-phase 575 V 144 A EMC filters Inte.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

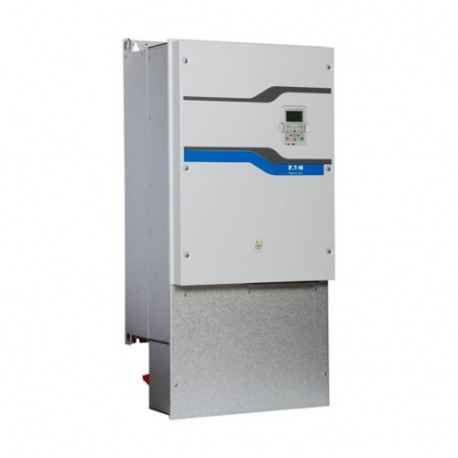

DG1-35144FB-C21C 9703-6002-00P EATON ELECTRIC Variable frequency drives 3-phase 575 V 144 A EMC filters Inte..

DG1-35144FB-C21C

9703600200P

EATON-MOELLER

Variable frequency drives; 3-phase 575 V; 144 A; EMC filters; Internal braking transistor; degree of protection IP21

Variable frequency drives; 3-phase 575 V; 144 A; EMC filters; Internal

Variador de frecuencia, 500 V CA, trifásico, 144 A, 90 kW, IP21/NEMA1, Chopper de freno, Choke de enlace DC

Variador de frecuencia, Referencia de grupo de piezas (p. ej., DIL): DG1, Tensión nominal de funcionamiento: Ue = 600 V CA, trifásica, Tensión de salida con Ve: U2 = 600 V CA, trifásica, Tensión de red (50/60 Hz): ULN = 500 (-10%) - 600 (+10%) V, Corriente nominal de funcionamiento Con una sobrecarga del 150%: Ie = 144 A, Nota: Corriente nominal de funcionamiento para una frecuencia de conmutación de 1 a 6 kHz y una temperatura ambiente de +50 °C para una sobrecarga del 150 % y de +40 °C para una sobrecarga del 110 % sobrecarga, Corriente nominal de funcionamiento Al 110% de sobrecarga: Ie = 208 A, Nota: Ciclo de sobrecarga de 60 s cada 600 s, Potencia nominal del motor asignada Nota: para motores asíncronos trifásicos de 4 polos, con ventilación interna y externa normal con 1500 rpm-1 a 50 Hz o 1800 min-1 a 60 Hz, Ciclo de sobrecarga de 60 s cada 600 s, a 525 V, 50 Hz, Potencia nominal asignada del motor 150 % Sobrecarga: P = 90 kW, 110 % Sobrecarga: P = 132 kW, 150 % Sobrecarga: IM = 129 A, 110 % Sobrecarga: IM = 184 A, Potencia nominal del motor asignada Nota: a 600 V, 50 Hz, Potencia nominal asignada del motor 150 % Sobrecarga: P = 110 kW, 110 % Sobrecarga: P = 160 kW, 150 % Sobrecarga: IM = 137 A, 110 % Sobrecarga: IM = 197 A, Potencia nominal del motor asignada Nota: a 600 V, 60 Hz, Potencia nominal del motor asignada 150 % Sobrecarga: P = 150 CV, 110 % Sobrecarga: P = 200 CV, Potencia nominal asignada del motor 150 % Sobrecarga: IM = 125 A, 110 % Sobrecarga: IM = 192 A , Grado de protección: IP21/NEMA1, Interfaz/bus de campo (incorporado): Modbus RTU, Modbus TCP, BACnet MS/TP, Ethernet IP, Conexión de bus de campo (opcional): PROFIBUS, CANopen®, DeviceNet, SmartWire-DT, Equipado con: Filtro de supresión de interferencias de radio, Protección adicional para placa de circuito impreso, Pantalla gráfica multilínea, Chopper de freno, Estrangulador de enlace de CC, Tamaño de bastidor: FS6, Normas: Especificación para requisitos generales: IEC/EN 61800-2, Requisitos de EMC: IEC/EN 61800-3, Requisitos de seguridad: IEC/EN 61800-5

Más detalles


Componentes industriales de baja tensión > Convertidor de frecuencia de menos de 1 kV

Convertidores de Frecuencia Power XL

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton DG1 variable frequency drive
Catalog Number
9703-6002-00P
EAN
4015081805907
Product Length/Depth
371 mm
Product Height
1035 mm
Product Width
486 mm
Product Weight
117.4 kg
Certifications
IEC/EN 61800-3
IEC/EN61800-3
Safety requirements: IEC/EN 61800-5
UkrSEPRO
UL
UL File No.: E134360
Certified by UL for use in Canada
UL Category Control No.: NMMS, NMMS7
EAC
Specification for general requirements: IEC/EN 61800-2
UL508
CUL
C-Tick
RoHS, ISO 9001
CSA-C22.2 No. 274-13
CE
IEC/EN61800-5
UL report applies to both US and Canada
Catalog Notes
The brake resistors are assigned based on the maximum rated power of the variable frequency drive. Additional brake resistors and designs (e.g. different duty cycles) are available upon request.
Model Code
DG1-35144FB-C21C

Features & Functions

Features
Externally accessible fan
Parameterization: Fieldbus
Parameterization: Keypad
Parameterization: Power Xpert inControl
Functions
4-quadrant operation possible

General

Air volume capacity
679 m³/h
Cable length
200 m, screened, maximum permissible, Motor feeder
C3 ≤ 10 m, Radio interference level, maximum motor cable length
Degree of protection
NEMA 1
IP21
Electromagnetic compatibility
1st and 2nd environments (according to EN 61800-3)
Environmental class
3C2, 3S2 (Air quality)
Fitted with:
Control unit
Radio interference suppression filter
Breaking resistance
IGBT inverter
Brake chopper
PC connection
Internal DC link
Additional PCB protection
Multi-line graphic display
DC link choke
Frame size
FS6
Mounting position
Vertical
Number of slots
2 (expansion)
Overvoltage category
III
Pollution degree
2
Product Category
Variable frequency drives
Protection
Finger and back-of-hand proof, Protection against direct contact (BGV A3, VBG4)
Radio interference class
Optional external radio interference suppression filter for longer motor cable lengths and for use in different EMC environments
C1: with external filter, for conducted emissions only
C2, C3: depending on the motor cable length, the connected load, and ambient conditions. External radio interference suppression filters (optional) may be necessary.
Safety function/level
STO (Safe Torque Off, SIL1, PLc Cat 1)
Shock resistance
UPS drop test (for weights inside the UPS frame)
Mechanical, According to EN 61800-5-1, IEC/EN 60068-2-27
Storage and transportation: maximum 15 g, 11 ms (inside the packaging)
Suitable for
Branch circuits, (UL/CSA)
Vibration
Resistance: 15.8 – 150 Hz, 1 g, Maximum acceleration amplitude
Resistance: 5 - 15.8 Hz, Amplitude 1 mm (peak)
Resistance: 5 - 150 Hz, According to EN 61800-5-1, IEC/EN 60068-2-6

Climatic environmental conditions

Altitude
Above 1000 m with 1 % derating per 100 m
Max. 2000 m
Max. 1000 m
Ambient operating temperature - min
-10 °C
Ambient operating temperature - max
50 °C
Ambient operating temperature at 150% overload - min
-30 °C
Ambient operating temperature at 150% overload - max
50 °C
Ambient storage temperature - min
-40 °C
Ambient storage temperature - max
70 °C
Climatic proofing
< 95 average relative humidity (RH), no condensation, no corrosion

Main circuit

Current limitation
0.1 - 2 x IH (CT), motor, main circuit
Efficiency
98.5 % (η)
Input current ILN at 110% overload
192 A
Input current ILN at 150% overload
133.9 A
Leakage current at ground IPE - max
11.8 mA
Mains current distortion
31.5 %
Mains switch-on frequency
Maximum of one time every 60 seconds
Mains voltage - min
525 V
Mains voltage - max
600 V
Operating mode
U/f control
Sensorless vector control (SLV)
Speed control with slip compensation
Torque regulation
Output frequency - min
0 Hz
Output frequency - max
400 Hz
Output voltage (U2)
600 V AC, 3-phase
Overload current IL at 110% overload
228.8 A
Overload current IL at 150% overload
216 A
Rated conditional short-circuit current (Iq)
100 kA
Rated control supply voltage
10 V DC (Us, max. 10 mA)
Rated frequency - min
45 Hz
Rated frequency - max
66 Hz
Rated operational current (Ie) at 110% overload
208 A
Rated operational current (Ie) at 150% overload
144 A
Rated operational voltage
600 V AC, 3-phase
Resolution
0.01 Hz (Frequency resolution, setpoint value)
Short-circuit protection rating
400 A, UL (Class CC or J), Safety device (fuse or miniature circuit-breaker), Power Wiring
Starting current - max
200 %, IH, max. starting current (High Overload), For 2 seconds every 20 seconds, Power section
Supply frequency
50/60 Hz
Switching frequency
1.5 kHz, 1 - 6 kHz adjustable, fPWM, Power section, Main circuit
System configuration type
TN-S, TN-C, TN-C-S, TT, IT
Voltage rating - max
600 VAC

Motor rating

Assigned motor current IM at 525 V, 50 Hz, 110% overload
184 A
Assigned motor current IM at 525 V, 50 Hz, 150% overload
129 A
Assigned motor current IM at 600 V, 50 Hz, 110% overload
197 A
Assigned motor current IM at 600 V, 50 Hz, 150% overload
137 A

Apparent power

Apparent power at 600 V
216.2 kVA

Control circuit

Number of inputs (analog)
2
Number of inputs (digital)
8
Number of outputs (analog)
2
Number of outputs (digital)
1
Number of relay outputs
3 (parameterizable, 2 changeover contacts and 1 N/O, 6 A (240 V AC) / 6 A (24 V DC))
Rated control voltage (Uc)
24 V DC (external, max. 250 mA options incl.)

Communication

Communication interface
BACnet MS/TP, built in
CANopen®, optional
SmartWire-DT, optional
DeviceNet, optional
Modbus RTU, built in
Modbus TCP, built in
Ethernet IP, built in
PROFIBUS, optional
Connection to SmartWire-DT
Yes
In conjunction with DXG-NET-SWD SmartWire DT module
Protocol
MODBUS
TCP/IP
PROFINET IO
BACnet
CAN
Other bus systems
DeviceNet
PROFIBUS
EtherNet/IP

Design verification

Equipment heat dissipation, current-dependent Pvid
2502 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
144 A
Static heat dissipation, non-current-dependent Pvs
84.3 W
Heat dissipation details
Operation (with 150 % overload), allow for derating
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 9703-6002-00P Interruptores de baja tensión (EC001857)
Característica Valor
Tensión de red (EF006780) 525 V
Frecuencia de la red (EF006783) 50/60 Hz
Número de fases de entrada (EF007117) 3
Número de salidas de fase (EF006998) 3
Frecuencia máxima de salida (EF007350) 400 Hz
Tensión de salida máx. (EF009560) 600 V
Corriente de salida nominal I2N (EF009561) 144 A
Potencia cuadrática máxima entregada. Carga a la tensión nominal de entrada (EF007366) 132 kW
Potencia de salida máxima en carga lineal a tensión de salida nominal (EF007364) 110 kW
Consumo de energía (EF000346) 2502 W
Tolerancia de frecuencia de potencia simétrica relativa (EF007454) 10 %
Tolerancia de tensión de red simétrica relativa (EF007453) 10 %
Número de salidas analógicas (EF001995) 2
Número de entradas analógicas (EF001994) 2
Número de salidas digitales (EF001993) 1
Número de entradas digitales (EF001992) 8
Con unidad de control (EF001538) Sí
Uso en el sector industrial permitido (EF007294) Sí
Uso permitido en zonas residenciales y comerciales (EF007295) Sí
Soporta el protocolo TCP/IP (EF003050) Sí
Soporta el protocolo PROFIBUS (EF003052) Sí
Soporta el protocolo CAN (EF003053) Sí
Soporta el protocolo INTERBUS (EF003054) No
Soporta el protocolo ASI (EF003051) No
Soporta protocolo KNX (EF003055) No
Soporta el protocolo Modbus (EF003057) Sí
Soporta el protocolo de autopista de datos (EF003058) No
Soporta el protocolo DeviceNet (EF003059) Sí
Soporta el protocolo SUCONET (EF003060) No
Soporta el protocolo LON (EF003017) No
Soporta el protocolo PROFINET IO (EF007525) Sí
Soporta el protocolo PROFINET CBA (EF007524) No
Soporta el protocolo SERCOS (EF006657) No
Soporta el protocolo Foundation Fieldbus (EF007522) No
Soporta el protocolo Ethernet/IP (EF007521) Sí
Soporta el protocolo AS-Interface Safety at Work (EF007519) No
Soporta el protocolo DeviceNet Safety (EF007520) No
Soporta el protocolo de seguridad INTERBUS (EF006662) No
Soporta el protocolo PROFIsafe (EF007526) No
Soporta el protocolo SafetyBUS p (EF007527) No
Soporta protocolo para BACnet (EF011944) Sí
Soporta el protocolo para otros sistemas bus (EF003062) Sí
Número de interfaces HW Ethernet industrial (EF003020) 1
Número de interfaces PROFINET (EF006932) 0
Número de interfaces HW RS232 (EF003021) 0
Número de interfaces HW RS422 (EF003022) 0
Número de interfaces HW RS485 (EF003023) 1
Número de interfaces HW en serie TTY (EF003024) 0
Número de interfaces HW USB (EF003025) 0
Número de interfaces HW en paralelo (EF003026) 0
Número de interfaces HW Otras (EF003027) 1
Con interfaz óptica (EF003028) No
Con conexión a PC (EF006107) Sí
Resistencia de frenado integrada (EF007293) Sí
Operación de 4 cuadrantes posible (EF006803) Sí
Tipo de convertidor (EF006978) Convertidor U
Grado de protección (IP) (EF005474) IP21
Grado de protección (NEMA) (EF011959) 1
Altura (EF000040) 1035 mm
Anchura (EF000008) 486 mm
Profundidad (EF000049) 371 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
