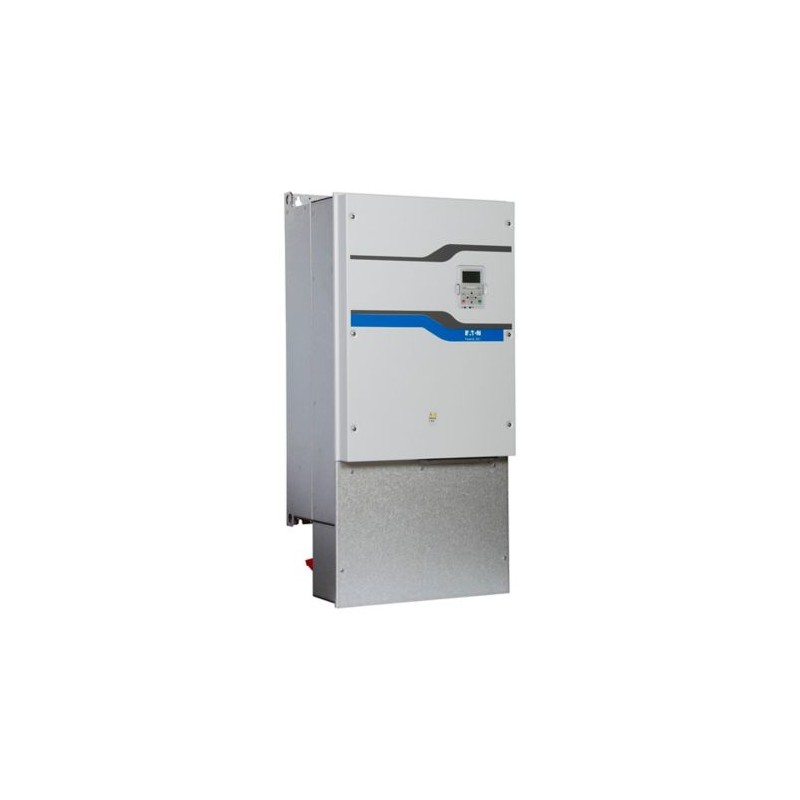

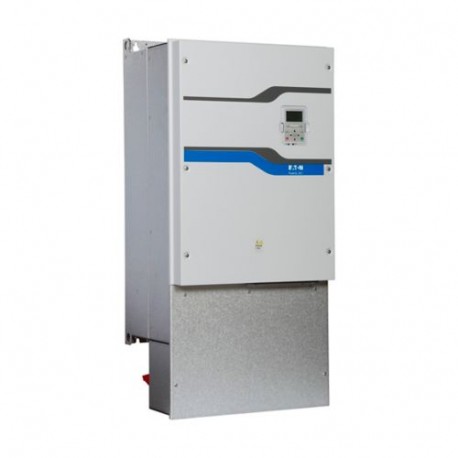

DG1-35144FB-C21C 9703-6002-00P EATON ELECTRIC Преобразователь частоты, 500 В перем. тока, трехфазн., 144 A, .. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

DG1-35144FB-C21C 9703-6002-00P EATON ELECTRIC Преобразователь частоты, 500 В перем. тока, трехфазн., 144 A, ..

DG1-35144FB-C21C

9703600200P

EATON-MOELLER

Преобразователь частоты, 500 В перем. тока, трехфазн., 144 A, 90 кВт, IP21/NEMA1, Тормозной прерыватель, Дроссель промежуточного контура

ДГ1-35144ФБ-К21К

Частотно-регулируемый привод, Артикул группы деталей (например, DIL): DG1, Номинальное рабочее напряжение: Ue = 600 В AC, 3-фазный, Выходное напряжение с Ve: U2 = 600 В AC, 3-фазный, Сетевое напряжение (50/60 Гц): ULN = 500 (-10%) - 600 (+10%) В, Номинальный рабочий ток При 150% перегрузке: Ie = 144 А, Примечание: Номинальный рабочий ток при частоте коммутации 1 - 6 кГц и температуре окружающей среды +50 °C при перегрузке 150% и +40 °C при 110% перегрузка, номинальный рабочий ток при перегрузке 110%: Ie = 208 А, Примечание: цикл перегрузки в течение 60 с каждые 600 с, назначенный номинал двигателя Примечание: для нормальных 4-полюсных двигателей с внутренней и наружной вентиляцией, трехфазных асинхронных двигателей со скоростью 1500 об/мин-1 при 50 Гц или 1800 мин-1 при 60 Гц, цикл перегрузки в течение 60 с каждые 600 с, при 525 В, 50 Гц, Номинальная мощность двигателя 150 % Перегрузка: P = 90 кВт, 110 % Перегрузка: P = 132 кВт, 150 % Перегрузка: IM = 129 А, 110 % Перегрузка: IM = 184 А, Назначенная мощность двигателя Примечание: при 600 В, 50 Гц, Назначенная мощность двигателя 150 % Перегрузка: P = 110 кВт, 110 % Перегрузка: P = 160 кВт, 150 % Перегрузка: IM = 137 А, 110 % Перегрузка: IM = 197 А, Номинальная мощность двигателя Примечание: при 600 В, 60 Гц, номинальная мощность двигателя 150 % Перегрузка: P = 150 л.с., 110 % Перегрузка: P = 200 л.с., Номинальная мощность двигателя 150 % Перегрузка: IM = 125 А, 110 % Перегрузка: IM = 192 А , Степень защиты: IP21/NEMA1, Интерфейс/полевая шина (встроенная): Modbus RTU, Modbus TCP, BACnet MS/TP, Ethernet IP, Подключение к полевой шине (опционально): PROFIBUS, CANopen®, DeviceNet, SmartWire-DT, Оснащен: Фильтром подавления радиопомех, Дополнительной защитой печатной платы, Многострочным графическим дисплеем, Тормозным переключателем, Дроссельной заслонкой постоянного тока, Размер рамы: FS6, Стандарты: Спецификация для общих требований: IEC/EN 61800-2, Требования к ЭМС: IEC/EN 61800-3, Требования безопасности: IEC/EN 61800-5

Подробнее


Низковольтное оборудование > Частотный преобразователь менее 1 кВ

Преобразователи частоты Power XL

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Частотно-регулируемый привод, 500 В переменного тока, 3-фазный, 144 а, 90 кВт, на IP21/стандартом nema1, тормозной прерыватель, дроссель соединения DC
Переменный привод частоты, входящего в группу ссылка (например Дил): DG1, номинальное рабочее напряжение: уе = 600 В переменного тока, 3-фазное, выходное напряжение с пяти: У2 = 600 В переменного тока, 3-фазный, напряжение питающей сети (50/60Гц): ВГН = 500 (-10%) - 600 (+10%) в, номинальный рабочий ток при перегрузке 150%: т. е. = 144 а, Примечание: Номинальный ток для частоты переключений 1 - 6 кГц и температуре окружающей среды +50 °C для перегрузки 150% и +40 °C в течение 110% перегрузки, номинальный ток на 110% перегрузка: т. е. = 208 в, Примечание: цикл перегрузки в течение 60 С каждые 600 с назначенной мощность двигателя Примечание: Для нормальной внешне и внутренне вентилируемые, 4-Полюсный, трехфазный асинхронные двигатели с 1500 об / мин-1 при 50 Гц и 1800 мин-1 при 60 Гц, Цикл перегрузки в течение 60 С каждые 600 С при 525 в, 50 Гц, назначенные мощность двигателя 150 % перегрузка: Р = 90 кВт, 110 % перегрузка: Р = 132 кВт, 150 % перегрузка: им = 129 а, 110 % перегрузка: им = 184 а, присвоенных автотранспортных оценкой Примечание: при 600 в, 50 Гц, назначенные мощность двигателя 150 % перегрузка: Р = 110 кВт, 110 % перегрузка: Р = 160 кВт, 150 % перегрузка: им = 137 а, 110 % Перегрузки: им = 197 А, присвоенных автотранспортных оценкой Примечание: при 600 в, 60 Гц, назначенные мощность двигателя 150 % перегрузка: Р = 150 л. с., 110 % перегрузка: Р = 200 л. с., назначенная мощность двигателя 150 % перегрузка: им = 125 А 110 % перегрузка: им = 192 а, степень предохранения: IP21/стандартом nema1, интерфейс/полевая шина (встроенный): протокол Modbus, Modbus и протокол TCP, BACnet с МС/ТП, IP локальных сетей, подключение полевой шины (опция): Сети Profibus, к CANopen®, devicenet-сеть, системой smartwire-DT, не оборудован: Радио подавление помех фильтр, дополнительная защита печатной платы, мульти-строчный графический дисплей, тормозной прерыватель, дроссель соединения DC, размер кадра: FS6, стандарты: спецификация для общих требований: МЭК/En 61800-2, требования ЭМС: МЭК/En 61800-3, требованиям безопасности: МЭК/En 61800-5

Программа доставки

Ассортимент продукции
Частотные приводы
Часть референтной группы (например, Диль)
DG1
Номинальное рабочее напряжение [уе]
600 В переменного тока, 3-фазный
Выходное напряжение с Vе[УДва]
600 В переменного тока, 3-фазный
Сетевое напряжение (50/60Гц) [уЛН]
500 (-10%) - 600 (+10%) в
Номинальный ток [яе]
На 150% перегрузка [яе]
144 а
На 110% перегрузки [яе]
208 а
Примечание
Номинальный ток для частоты переключения 1 - 6 кГц и температуре окружающей среды +50 °C в течение 150% перегрузка до +40 °C в течение 110% перегрузки
Назначен ток двигателя
Примечание
для нормальной внутренне и внешне провентилированный 4 полюса, трехфазные асинхронные двигатели с 1500 об / мин-1при 50 Гц и 1800 мин-1на 60 Гц
Примечание
Цикл перегрузки в течение 60 С каждые 600 с
Примечание
при 525 в, 50 Гц
Перегрузки 150% [П]
90 кВт
110 % Перегрузки [П]
132 кВт
150 % Перегрузка [ЯМ]
129 а
110 % Перегрузки [ЯМ]
184 а
Примечание
на 600 в, 50 Гц
Перегрузки 150% [П]
110 кВт
110 % Перегрузки [П]
160 кВт
150 % Перегрузка [ЯМ]
137 а
110 % Перегрузки [ЯМ]
197 А
Примечание
при 600 в, 60 Гц
Перегрузки 150% [П]
150 л. с.
110 % Перегрузки [П]
200 л. с.
150 % Перегрузка [ЯМ]
125 а
110 % Перегрузки [ЯМ]
192 с
Степень защиты
НА IP21/СТАНДАРТОМ NEMA1
Интерфейс шины/поля (встроенный)
Протокол Modbus
Протоколом TCP
Госпожу BACnet/ТП
IP сеть
Подключение полевой шины (опция)
Сети Profibus
К CANopen®
Сети devicenet
Системой smartwire-ДТ
Установлена
Фильтр подавления радиопомех
Дополнительная защита печатных плат
Многострочный графический дисплей
Тормозной прерыватель
Промежуточного звена постоянного тока дроссель
Параметризация
Клавиатура
Feldbus
Мощность теста Xpert система
Размер кадра
FS6
Соединение с системой smartwire-DT с
да
в сочетании с DXG-чистый-ДСО модуля системой smartwire ДТ

Технические данные

Общие
Стандарты
Спецификация для общих требований: МЭК/En 61800-2
Требования ЭМС: МЭК/En 61800-3
Требования безопасности: МЭК/En 61800-5
Сертификаты
Ул, Кул, c-тикание, УкрСЕПРО, ЕАС
Качество продукции
Сертификат RoHS, ИСО 9001
Климатические расстойки [ρВт]
< 95%, средняя относительная влажность (Rh), без образования конденсата, неагрессивных %
Качество воздуха
3C2 В, 3S2
Температура окружающей среды Температура окружающей среды мин.
-10 °С
Температура окружающей среды Рабочая температура окружающей среды Макс.
+50 °с
Температура окружающей среды операция (110 % перегрузка) [ϑ]
-10 - +40 °С
Температура окружающей среды
Операции с 110 % перегрузка (1 мин./10 мин.): От -10 до +40 (макс. +55 с 1% снижением на Кельвин выше предела)
Операции с перегрузки 150% (1 мин./10 мин.): От -10 до +50 (Макс. +60 с 1% снижением на Кельвин выше предела)
-20 С холодной погоды режим
Температура окружающей среды Хранения [ϑ]
-40 - +70 °С
Категория перенапряжения
III в
Степень загрязнения
Два
Уровень радиопомех Радио класс радиопомех (ЭМС)
С1 (с внешним фильтром, на наведенные помехи только), С2, С3, в зависимости от длины кабеля, подключаемой нагрузки и условий окружающей среды. Внешние радиопомехи-фильтры подавления (опционально) могут быть необходимы.
Уровень радиопомех Окружающая среда (ЭМС)
1-й и 2-й среды в соответствии с En 61800-3
Уровень радиопомех максимальная длина кабеля двигателя [я]
С3 ≤ 10 м м
Механическое сопротивление удара
ПО EN 61800-5-1, ПО EN 60068-2-27
Испытание на падение ИБП (для веса внутри корпуса ИБП)
Хранение и транспортировка: не более 15 г, 11 мс (в упаковке) г
Вибрации
По en 61800-5-1, по en 60068-2-6: 5 - 150 Гц
Амплитуда: 1 мм (пиковое значение) на 5 - 15.8 Гц
Максимальная амплитуда ускорения: 1 г в 15,8 – 150 Гц
Монтажное положение
Вертикальная
Высота
0 - 1000 м над уровнем моря
Выше 1000 м: 1% снижения мощности на каждые 100 м
Макс. 2000 м м
Степень защиты
НА IP21/СТАНДАРТОМ NEMA1
Защита от прямого контакта
БГВ формата A3 (VBG4, пальцев и тыльной стороны доказательство)
Главная схема
ПоставкаНоминальное рабочее напряжение [уе]
600 В переменного тока, 3-фазный
ПоставкаСетевое напряжение (50/60Гц) [уЛН]
500 (-10%) - 600 (+10%) в
ПоставкаВходной ток (150% перегрузка) [яЛН]
133.9 а
ПоставкаВходной ток (110% перегрузка) [яЛН]
192 Т
ПоставкаКонфигурация системы
ТN-S, ТN-С, ТN-С-S, ТТ, ІТ
ПоставкаЧастота напряжения питания [ФЛН]
50/60 Гц
ПоставкаЧастотный диапазон [ФЛН]
45-66 (± 0%) Гц
ПоставкаВыключатель сети-на частоте
Максимум один раз каждые 60 секунд
ПоставкаЭлектрическим током искажение [тыс.]
31.5 %
ПоставкаНоминальный условный ток короткого замыкания [явопрос]
< 100 ка
Раздел власти Функция
Частотно-регулируемый привод с внутренним звеном постоянного тока, постоянного тока дроссель и инвертор IGBT
Раздел власти Ток перегрузки (150% перегрузка) [яЛ]
216 а
Раздел власти Ток перегрузки (110% перегрузка) [яЛ]
228.8 в
Раздел власти Макс. пусковой ток (высокая перегрузка) [яЧ]
200 %
Раздел власти Примечание о Максе. пусковой ток
в течение 2 секунд каждые 20 секунд
Раздел власти Выходное напряжение с Vе[УДва]
600 В переменного тока, 3-фазный
Раздел власти Выходная частота [ФДва]
0 - 50/60 (макс. 400) Гц
Раздел власти Частота переключения [ФШИМ]
1.5
регулируемый 1 - 6 кГц
Раздел власти Режим Работы
По u/f управление
Контроль скорости с компенсации скольжения
бессенсорный векторный контроль (СЛВ)
Регулирование крутящего момента
Раздел власти Разрешение по частоте (значение уставки) [равна δf]
0.01 Гц
Раздел власти Номинальный токНа 150% перегрузка [яе]
144 а
Раздел власти Номинальный токНа 110% перегрузки [яе]
208 а
Раздел власти Примечание
Номинальный ток для частоты переключения 1 - 6 кГц и температуре окружающей среды +50 °C в течение 150% перегрузка до +40 °C в течение 110% перегрузки
Раздел власти Предельный ток двигателя [я]
0.1 - 2 х яЧ(КТ) В
Раздел власти Потери мощности Тепловыделение в номинальный ток Iе=150 % [ПВ]
2502 Вт
Раздел власти Потери мощности Тепловыделение в номинальный ток Iе=110% [ПВ]
1688 Вт
Раздел власти Эффективность [η]
98.5 %
Раздел власти Максимальный ток утечки на землю (PE) и без мотора [яЧП]
11.8 ма
Раздел власти Вентилятор
температура контролируемой
доступные извне
Раздел власти Внутренняя скорость доставки вентилятор
679 мТри/ч.
Раздел власти Установлена
Фильтр подавления радиопомех
Дополнительная защита печатных плат
Многострочный графический дисплей
Тормозной прерыватель
Промежуточного звена постоянного тока дроссель
Раздел власти Функция безопасности
Сто (безопасное отключение крутящего момента, SIL1, ПЛК Кот 1)
Раздел власти Размер кадра
FS6
Мотор фидераПримечание
для нормальной внутренне и внешне провентилированный 4 полюса, трехфазные асинхронные двигатели с 1500 об / мин-1при 50 Гц и 1800 мин-1на 60 Гц
Мотор фидераПримечание
Цикл перегрузки в течение 60 С каждые 600 с
Мотор фидераПримечание
при 525 в, 50 Гц
Мотор фидераПерегрузки 150% [П]
90 кВт
Мотор фидера110 % Перегрузки [П]
132 кВт
Мотор фидераПримечание
на 600 в, 50 Гц
Мотор фидераПерегрузки 150% [П]
110 кВт
Мотор фидера110 % Перегрузки [П]
160 кВт
Мотор фидераПримечание
при 600 в, 60 Гц
Мотор фидераПерегрузки 150% [П]
150 л. с.
Мотор фидера110 % Перегрузки [П]
200 л. с.
Мотор фидерамаксимальная допустимая длина кабеля [я]
скрининг: 200 м
Мотор фидераКажущаяся мощностьКажущаяся мощность при номинальном режиме 600 В [С]
216.2 ква
Мотор фидераФункция торможения Стандартный тормозной момент
Макс. 30 % мН
Мотор фидераФункция торможения DC тормозя вращающий момент
регулируемая до 150 %
Мотор фидераФункция торможения Тормозящий момент с внешним тормозным сопротивлением
Макс. 100% от номинального оперативного тока яес внешнего тормозного резистора
Мотор фидераФункция торможения минимальное внешнее сопротивление торможения [Рмин]
2.5 Ω
Мотор фидераФункция торможения Переключатель-на порог торможения транзистора [уПостоянного тока]
Напряжение питания UAUX 1050 В постоянного тока в
Мотор фидераФункция торможения DC торможение [%]
≦ 150, регулируемая меня/яе
Секция управления
Внешнего управляющего напряжения [ус]
24 В DC (Макс. 250 мА варианты ВКЛ.) В
Опорное напряжение [ус]
10 В DC (Макс. 10 мА) в
Аналоговые входы
2, параметрируемые, 0 - 10 В DC 2 ... 10 В постоянного тока, -10 - +10 в пост. тока, 0/4 - 20 мА
Аналоговые выходы
2, параметрируемые, 0 - 10 в, 0/4 - 20 мА
Цифровые входы
8, параметрируемые, Макс. 30 В DC
Цифровые выходы
1, параметрируемые, 24 В DC
Релейные выходы
3, параметрируемые, 2 переключающими контактами и 1 н/о, 6 А (240 В перем. тока) / 6 а (24 в DC)
Интерфейс шины/поля (встроенный)
Протокол Modbus
Протоколом TCP
Госпожу BACnet/ТП
IP сеть
Слоты расширения
Два
Назначен коммутационных и защитных элементов
Провода Питания Защитное устройство (предохранитель или миниатюрный выключатель)МЭК (тип Б, гг), 150 %
NZMC1-А160
Провода Питания Защитное устройство (предохранитель или миниатюрный выключатель)МЭК (тип Б, гг), 110 %
NZMC2-A250
Провода Питания Защитное устройство (предохранитель или миниатюрный выключатель)По ul (класс CC или J)в
400 а
Провода Питания Сетевой контактор150 % перегрузка (КТ/яЧ, при 50 °C)
DILM150
Провода Питания Сетевой контактор110 % перегрузки (Вт/яЛ, при 40 °C)
DILM185A
Провода Питания Главная подавятся150 % перегрузка (КТ/яЧ, при 50 °C)
Интегрированная цепь постоянного тока дросселя, УК = 5%
Провода Питания Главная подавятся110 % перегрузки (Вт/яЛ, при 40 °C)
Интегрированная цепь постоянного тока дросселя, УК = 5%
Провода Питания Примечание по поводу помех фильтр подавления
Дополнительный внешний фильтр подавления радиопомех для удлинения кабеля и для использования в различных средах ЭМС
Промежуточного звена постоянного тока подключениеТормозное сопротивление10 % скважность (ДФ)
П:2 х DX-BR006-18K1
Промежуточного звена постоянного тока подключениеТормозное сопротивление20 % скважность (ДФ)
П:2 х DX-BR006-33K3
Промежуточного звена постоянного тока подключениеТормозное сопротивление40 % скважность (ДФ)
Р:2 х DX-BR002-102K4
Промежуточного звена постоянного тока подключениеТормозное сопротивлениеПримечания относительно тормозных сопротивлений:
П:н = "н" резисторы соединены параллельно
Р:м = "м" резисторы соединены последовательно
Мотор фидерамоторный дроссель150 % перегрузка (КТ/яЧ, при 50 °C)
С DX-LM3-150
Мотор фидерамоторный дроссель110 % перегрузки (Вт/яЛ, при 40 °C)
С DX-LM3-220
Мотор фидераСинус-фильтром 150 % перегрузка (КТ/яЧ, при 50 °C)
С DX-SIN3-150
Мотор фидераСинус-фильтром 110 % перегрузки (Вт/яЛ, при 40 °C)
С DX-SIN3-250

В En 61439 проверка конструкции согласно IEC/

Технические данные для проверки дизайна
Номинальный ток для заданного тепловыделения [яН]
144 а
Тепловыделение на полюс, ток-зависимой [Пвид]
0 Вт
Тепловыделения оборудования, текущие-зависимые [Пвид]
2502 Вт
Статические тепловыделение, внеоборотные-зависимые [Ппротив]
84.3 Вт
Мощность тепловыделения [Пдисс]
0 Вт
Температура окружающей среды мин.
-10 °С
Рабочая температура окружающей среды Макс.
+50 °с
Операция (с 150 % перегрузки), позволяют для снижения
МЭК/En 61439 проверки дизайна
10.2 прочность материалов и деталей10.2.2 коррозионная стойкость
Отвечает требованиям стандарта продукта.
10.2 прочность материалов и деталейПроверка 10.2.3.1 термостойкости корпуса
Отвечает требованиям стандарта продукта.
10.2 прочность материалов и деталейПроверка 10.2.3.2 сопротивление изоляционных материалов до нормального тепла
Отвечает требованиям стандарта продукта.
10.2 прочность материалов и деталей10.2.3.3 проверка стойкости изоляционных материалов к аномальному теплу и огню вследствие внутренних электрических эффектов
Отвечает требованиям стандарта продукта.
10.2 прочность материалов и деталей10.2.4 устойчивость к ультрафиолетовому (УФ) излучения
Отвечает требованиям стандарта продукта.
10.2 прочность материалов и деталей10.2.5 подъем
Не применяется, так как вся КРУ должна быть оценена.
10.2 прочность материалов и деталей10.2.6 механического воздействия
Не применяется, так как вся КРУ должна быть оценена.
10.2 прочность материалов и деталей10.2.7 надписями
Отвечает требованиям стандарта продукта.
10.3 степень защиты сборки
Не применяется, так как вся КРУ должна быть оценена.
10.4 зазоры и пути утечки
Отвечает требованиям стандарта продукта.
10.5 защита от поражения электрическим током
Не применяется, так как вся КРУ должна быть оценена.
10.6 включение коммутационных аппаратов и комплектующих
Не применяется, так как вся КРУ должна быть оценена.
10.7 внутренние электрические цепи и соединения
Несет ответственность за панель строителя.
10.8 подключения внешних проводников
Несет ответственность за панель строителя.
10.9 свойства изоляцииМощность-частота 10.9.2 электрическая прочность
Несет ответственность за панель строителя.
10.9 свойства изоляции10.9.3 импульсное напряжение
Несет ответственность за панель строителя.
10.9 свойства изоляцииТестирование 10.9.4 корпусов, выполненных из изолирующего материала
Несет ответственность за панель строителя.
Повышение температуры 10.10
Застройщика группа отвечает за температуру расчет рост. Компания Eaton предоставляет данные тепловыделения устройств.
10.11 короткого замыкания клиентов
Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены.
10.12 Электромагнитная совместимость
Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены.
10.13 механическая функция
Прибор соответствует требованиям, предоставил информацию в руководство по эксплуатации (Ил) не наблюдается.

Технические данные етим 6.0

Низкого напряжения, промышленные компоненты (EG000017) / преобразователь частоты =< 1 кв (EC001857)
Электротехника, Автоматизация, управление процессами техника / электрический привод / статический преобразователь частоты / статический преобразователь частоты = < 1 кв ([email protected] [AKE177011])
Напряжение сети
525 - 600 в
Частота сети
50/60 Гц
Число фаз входного
Три
Число фаз выходного
Три
Макс. выходная частота
400 Гц
Макс. выходное напряжение
575 В.
Номинальный выходной ток I2N
144 а
Макс. выход при квадратичной нагрузке при номинальном значении выходного напряжения
132 кВт
Макс. выход при линейной нагрузке при номинальном значении выходного напряжения
90 кВт
С блоком управления
Да
Применение в промышленной зоне разрешено
Да
Применение в бытовом и коммерческом районе разрешено
Да
Поддерживает протокол TCP/ИС
Да
Поддерживает протокол Profibus
Да
Поддерживает протокол can
Да
Поддерживает протокол interbus
Нет
Поддержка протокола для Аси
Нет
Поддерживает протокол EIB
Нет
Поддерживает протокол Modbus
Да
Поддержка протокола для сведения-шоссе
Нет
Поддержка протокола для devicenet
Да
Поддержка протокола SUCONET
Нет
Поддерживает протокол lon
Нет
Поддержка протокола для Profinet IO в
Да
Поддержка протокола для Profinet ЦБА
Нет
Поддерживает протокол sercos
Нет
Поддерживает протокол Fieldbus учредительства
Нет
Поддержка протокола для сетей Ethernet/IP с
Нет
Поддержка протокола as-интерфейс безопасности на рабочем месте
Нет
Поддерживает протокол безопасности сети devicenet
Нет
Поддерживает протокол interbus-безопасность
Нет
Поддержка протокола для profisafe
Нет
Поддержка протокола для safetybus п
Нет
Поддержка протокола других шинных систем
Да
Номер HW-интерфейсов промышленных сетей Ethernet
Один
Количество подключаемых клапанов
Один
Номер HW-интерфейсов RS-232
Ноль
Номер HW-интерфейсов RS-422
Ноль
Номер HW-интерфейсов RS-485
Один
Номер HW-интерфейсов последовательной телетайп
Ноль
Номер HW-интерфейсов USB
Ноль
Номер HW-интерфейсов параллельного
Ноль
Номер HW-интерфейсов других
Один
С оптическим интерфейсом
Нет
С подключением к ПК
Да
Интегрированный ломая сопротивление
Да
4-квадрантном режиме можно
Да
Тип преобразователя
У конвертера
Степень защиты (IP)
ІР21
Высота
486 мм
Ширина
1035 мм
Глубина
371 мм
Относительный симметричный допуск по частоте сетка
10 %
Относительный симметричный чистые текущие толерантности
10 %

Утверждения

Стандарты На Продукцию
Устройств ul508c, CSA по-С22.2 Порядка № 274-13; МЭК/стандартом en61800-3; МЭК/стандартом en61800-5; маркировка CE
Ul файл no.
E134360
Категории контроля ul нет.
NMMS, NMMS7
Файл CSA нет.
Отчет о ул применяется как для США и Канады
Сертификация Северной Америке
Перечисленный ul, сертифицированный по ul для использования в Канаде
Подходит для
Филиал цепей
Макс. Номинальное Напряжение
3~600 В переменного тока МЭК: ТН-с ул/КША: 'г' (с глухозаземленной Увей)
Степень защиты
НА IP21/СТАНДАРТОМ NEMA1

ETIM for 9703-6002-00P Low-voltage industrial controls and switchgear (EC001857)
Характеристика Значение
Mains voltage (EF006780) 525 V
Mains frequency (EF006783) 50/60 Hz
Number of phases input (EF007117) 3
Number of phases output (EF006998) 3
Max. output frequency (EF007350) 400 Hz
Max. output voltage (EF009560) 600 V
Nominal output current I2N (EF009561) 144 A
Max. output at quadratic load at rated output voltage (EF007366) 132 kW
Max. output at linear load at rated output voltage (EF007364) 110 kW
Power consumption (EF000346) 2502 W
Relative symmetric net frequency tolerance (EF007454) 10 %
Relative symmetric net voltage tolerance (EF007453) 10 %
Number of analogue outputs (EF001995) 2
Number of analogue inputs (EF001994) 2
Number of digital outputs (EF001993) 1
Number of digital inputs (EF001992) 8
With control element (EF001538) Yes
Application in industrial area permitted (EF007294) Yes
Application in domestic- and commercial area permitted (EF007295) Yes
Supporting protocol for TCP/IP (EF003050) Yes
Supporting protocol for PROFIBUS (EF003052) Yes
Supporting protocol for CAN (EF003053) Yes
Supporting protocol for INTERBUS (EF003054) No
Supporting protocol for ASI (EF003051) No
Supporting protocol for KNX (EF003055) No
Supporting protocol for Modbus (EF003057) Yes
Supporting protocol for Data-Highway (EF003058) No
Supporting protocol for DeviceNet (EF003059) Yes
Supporting protocol for SUCONET (EF003060) No
Supporting protocol for LON (EF003017) No
Supporting protocol for PROFINET IO (EF007525) Yes
Supporting protocol for PROFINET CBA (EF007524) No
Supporting protocol for SERCOS (EF006657) No
Supporting protocol for Foundation Fieldbus (EF007522) No
Supporting protocol for EtherNet/IP (EF007521) Yes
Supporting protocol for AS-Interface Safety at Work (EF007519) No
Supporting protocol for DeviceNet Safety (EF007520) No
Supporting protocol for INTERBUS-Safety (EF006662) No
Supporting protocol for PROFIsafe (EF007526) No
Supporting protocol for SafetyBUS p (EF007527) No
Supporting protocol for BACnet (EF011944) Yes
Supporting protocol for other bus systems (EF003062) Yes
Number of HW-interfaces industrial Ethernet (EF003020) 1
Number of interfaces PROFINET (EF006932) 0
Number of HW-interfaces RS-232 (EF003021) 0
Number of HW-interfaces RS-422 (EF003022) 0
Number of HW-interfaces RS-485 (EF003023) 1
Number of HW-interfaces serial TTY (EF003024) 0
Number of HW-interfaces USB (EF003025) 0
Number of HW-interfaces parallel (EF003026) 0
Number of HW-interfaces other (EF003027) 1
With optical interface (EF003028) No
With PC connection (EF006107) Yes
Integrated breaking resistance (EF007293) Yes
4-quadrant operation possible (EF006803) Yes
Type of converter (EF006978) U converter
Degree of protection (IP) (EF005474) IP21
Degree of protection (NEMA) (EF011959) 1
Height (EF000040) 1035 mm
Width (EF000008) 486 mm
Depth (EF000049) 371 mm

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DG1-35144FB-C21C DG1-35144FB-C21C 9703600200P 9703-6002-00P_RU.pdf 199 Kbytes DG1-35144FB-C21C DG1-35144FB-C21C 9703600200P 9703-6002-00P_RU.pdf

Отзывы: (0) ▲

Там нет Отзывы о товаре пока нет.

Добавить отзыв
Добавить отзыв
скрыть форму
Рейтинг:
Имя:
Эл. адрес:
Предмет:
Текст:
Вы рекомендуете этот продукт купить?
  Captcha
  Добавить отзыв

Последние отзывы клиентов.

Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
