SPX400A0-4A2N1 125428 Y7-125428 EATON ELECTRIC Convertidor de frecuencia Alto rendimiento 590 A 315 kW IP00 .. Ver más grande

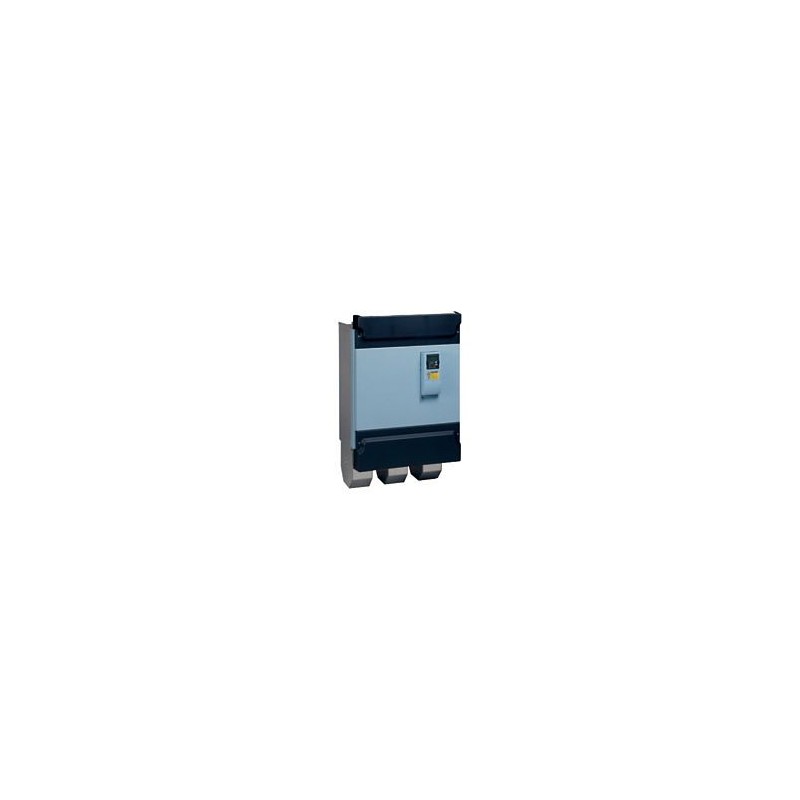

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

SPX400A0-4A2N1 125428 Y7-125428 EATON ELECTRIC Convertidor de frecuencia Alto rendimiento 590 A 315 kW IP00 ..

SPX400A0-4A2N1

125428

Y7-125428

EATON-MOELLER

Convertidor de frecuencia, Alto rendimiento, 590 A, 315 kW, IP00, 400 V

Variador de frecuencia, 400 V CA, trifásico, 250 kW, IP00, pantalla OLED, FR11

Variador de frecuencia, Referencia de grupo de piezas (p. ej. DIL): SPX, Tensión nominal de funcionamiento: Ue = 400 V CA, 3fase, 480 V CA, 3fase, 500 V CA, 3fase, Tensión de salida con Ve: U2 = 400 V CA, 3fase, 480 V CA, 3fase, 500 V CA, 3fase, Tensión de red (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Corriente nominal de funcionamiento Al 150% de sobrecarga: Ie = 520 A, Corriente nominal de funcionamiento Al 110% de sobrecarga: Ie = 590 A, Nota: Ciclo de sobrecarga de 60 s cada 600 s, Potencia nominal del motor asignada Nota: Para motores de CA con ventilación interna y externa con 50 Hz / 60 Hz, Ciclo de sobrecarga de 60 s cada 600 s, a 400 V, 50 Hz , Potencia nominal asignada del motor 150 % Sobrecarga: P = 250 kW, 110 % Sobrecarga: P = 315 kW, 150 % Sobrecarga: IM = 437 A, 110 % Sobrecarga: IM = 544 A, Potencia nominal asignada del motor Nota: a 440 - 480 V, 60 Hz, Potencia nominal asignada del motor 150 % Sobrecarga: P = 400 CV, 110 % Sobrecarga: P = 500 CV, Potencia nominal asignada del motor 150 % Sobrecarga: IM = 477 A, 110 % Sobrecarga: IM = 590 A, Grado de protección: IP00, Conexión de bus de campo (opcional): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Equipado con: Pantalla OLED, Tamaño de marco: FR11, Normas: Especificación para requisitos generales: IEC/EN 61800-2, Requisitos EMC: IEC/EN 61800-3 , Requisitos de seguridad: IEC/EN 61800-5-1

Más detalles


Componentes industriales de baja tensión > Convertidor de frecuencia de menos de 1 kV

Convertidores de Frecuencia Eaton

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $39,671.02
Precio unitario: $39,671.02
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton SPX variable frequency drive
Catalog Number
125428
EAN
4015081230341
Product Length/Depth
1155 mm
Product Height
503 mm
Product Width
709 mm
Product Weight
350 kg
Certifications
UL Category Control No.: NMMS, NMMS2, NMMS7. NMMS8
Safety: EN 61800-5-1: 2003
UL report applies to both US and Canada
UL 508C
UL File No.: E134360
RoHS, ISO 9001
CUL
Specification for general requirements: IEC/EN 61800-2
Certified by UL for use in Canada
DNV
CE
CSA-C22.2 No. 14
RCM
CSA Class No.: 3211-06
IEC/EN 61800-3
IEC/EN61800-3
IEC/EN61800-5
UL
Model Code
SPX400A0-4A2N1

General

Degree of protection
IP00
NEMA Other
Electromagnetic compatibility
1st and 2nd environments (according to EN 61800-3)
Fitted with:
OLED display
Internal DC link
PC connection
IGBT inverter
Control unit
Frame size
FR11
Functions
4-quadrant operation possible
Mounting position
Vertical
Product Category
Variable frequency drives
Protection
Finger and back-of-hand proof, Protection against direct contact (BGV A3, VBG4)
Radio interference class
C2, C3: depending on the motor cable length, the connected load, and ambient conditions. External radio interference suppression filters (optional) may be necessary.
Suitable for
Branch circuits, (UL/CSA)

Climatic environmental conditions

Altitude
Above 1000 m with 1 % performance reduction per 100 m
Max. 1000 m
Max. 3000 m
Ambient operating temperature - min
-10 °C
Ambient operating temperature - max
40 °C
Ambient operating temperature at 150% overload - min
-10 °C
Ambient operating temperature at 150% overload - max
40 °C
Ambient storage temperature - min
-40 °C
Climatic proofing
< 95 % relative humidity, no condensation, no corrosion, no dripping water

Main circuit

Mains voltage - min
380 V
Mains voltage - max
500 V
Operating mode
Sensorless vector control (SLV)
U/f control
Optional: Vector control with feedback (CLV)
Output frequency - min
0 Hz
Output frequency - max
320 Hz
Output voltage (U2)
480 V AC, 3-phase
500 V AC, 3-phase
400 V AC, 3-phase
Rated control supply voltage
10 V DC (Us, max. 10 mA)
Rated frequency - min
45 Hz
Rated frequency - max
66 Hz
Rated operational current (Ie) at 110% overload
590 A
Rated operational current (Ie) at 150% overload
520 A
Rated operational power at 380/400 V, 50 Hz, 3-phase
250 kW
Rated operational power at 380/400 V, 50 Hz, 3-phase, 110% overload
315 kW
Rated operational voltage
480 V AC, 3-phase
500 V AC, 3-phase
400 V AC, 3-phase
Resolution
0.01 Hz (Frequency resolution, setpoint value)
Supply frequency
50/60 Hz
Switching frequency
3.6 kHz, 1 - 6 kHz adjustable, fPWM, Power section, Main circuit
System configuration type
AC supply systems with earthed center point
Voltage rating - max
480 VAC

Motor rating

Assigned motor current IM at 400 V, 50 Hz, 110% overload
544 A
Assigned motor current IM at 400 V, 50 Hz, 150% overload
437 A
Assigned motor current IM at 440 - 480 V, 60 Hz, 150% overload
477 A
Assigned motor current IM at 440/480 V, 60 Hz, 110% overload
590 A
Assigned motor power at 460/480 V, 60 Hz, 3-phase
400 HP
Assigned motor power at 460/480 V, 60 Hz, 3-phase, 110 % overload
500 HP

Control circuit

Number of inputs (analog)
2
Number of inputs (digital)
6
Number of outputs (analog)
1
Number of outputs (digital)
1
Number of relay outputs
2 (parameterizable, N/O, 8 A (24 V DC) / 8 A (250 V AC) / 0,4 A (125 V DC))
Rated control voltage (Uc)
24 V DC (external, max. 250 mA)

Communication

Communication interface
PROFIBUS-DP
BACnet/IP, optional
CANopen®, optional
LonWorks, optional
DeviceNet, optional
Modbus-TCP, optional
BACnet MS/TP, optional
EtherCAT, optional
Ethernet IP, optional
Modbus-RTU, optional
PROFINET, optional
Connection to SmartWire-DT
No
Protocol
PROFIBUS
LON
DeviceNet
Data-Highway
TCP/IP
CAN
Other bus systems

Design verification

Equipment heat dissipation, current-dependent Pvid
6250 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
520 A
Static heat dissipation, non-current-dependent Pvs
0 W
Heat dissipation details
Operation (with 150 % overload)
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 125428 Interruptores de baja tensión (EC001857)
Característica Valor
Tensión de red (EF006780) 380 V
Frecuencia de la red (EF006783) 50/60 Hz
Número de fases de entrada (EF007117) 3
Número de salidas de fase (EF006998) 3
Frecuencia máxima de salida (EF007350) 320 Hz
Tensión de salida máx. (EF009560) 500 V
Corriente de salida nominal I2N (EF009561) 590 A
Potencia cuadrática máxima entregada. Carga a la tensión nominal de entrada (EF007366) 315 kW
Potencia de salida máxima en carga lineal a tensión de salida nominal (EF007364) 250 kW
Tolerancia de frecuencia de potencia simétrica relativa (EF007454) 10 %
Tolerancia de tensión de red simétrica relativa (EF007453) 10 %
Número de salidas analógicas (EF001995) 1
Número de entradas analógicas (EF001994) 2
Número de salidas digitales (EF001993) 1
Número de entradas digitales (EF001992) 6
Con unidad de control (EF001538) Sí
Uso en el sector industrial permitido (EF007294) Sí
Uso permitido en zonas residenciales y comerciales (EF007295) Sí
Soporta el protocolo TCP/IP (EF003050) Sí
Soporta el protocolo PROFIBUS (EF003052) Sí
Soporta el protocolo CAN (EF003053) Sí
Soporta el protocolo INTERBUS (EF003054) No
Soporta el protocolo ASI (EF003051) No
Soporta protocolo KNX (EF003055) No
Soporta el protocolo Modbus (EF003057) No
Soporta el protocolo de autopista de datos (EF003058) Sí
Soporta el protocolo DeviceNet (EF003059) Sí
Soporta el protocolo SUCONET (EF003060) No
Soporta el protocolo LON (EF003017) Sí
Soporta el protocolo PROFINET IO (EF007525) No
Soporta el protocolo PROFINET CBA (EF007524) No
Soporta el protocolo SERCOS (EF006657) No
Soporta el protocolo Foundation Fieldbus (EF007522) No
Soporta el protocolo Ethernet/IP (EF007521) No
Soporta el protocolo AS-Interface Safety at Work (EF007519) No
Soporta el protocolo DeviceNet Safety (EF007520) No
Soporta el protocolo de seguridad INTERBUS (EF006662) No
Soporta el protocolo PROFIsafe (EF007526) No
Soporta el protocolo SafetyBUS p (EF007527) No
Soporta protocolo para BACnet (EF011944) No
Soporta el protocolo para otros sistemas bus (EF003062) Sí
Número de interfaces HW Ethernet industrial (EF003020) 0
Número de interfaces PROFINET (EF006932) 0
Número de interfaces HW RS232 (EF003021) 0
Número de interfaces HW RS422 (EF003022) 0
Número de interfaces HW RS485 (EF003023) 1
Número de interfaces HW en serie TTY (EF003024) 0
Número de interfaces HW USB (EF003025) 0
Número de interfaces HW en paralelo (EF003026) 0
Número de interfaces HW Otras (EF003027) 1
Con interfaz óptica (EF003028) No
Con conexión a PC (EF006107) Sí
Resistencia de frenado integrada (EF007293) No
Operación de 4 cuadrantes posible (EF006803) Sí
Tipo de convertidor (EF006978) Convertidor U
Grado de protección (IP) (EF005474) IP00
Grado de protección (NEMA) (EF011959) Otros
Altura (EF000040) 503 mm
Anchura (EF000008) 709 mm
Profundidad (EF000049) 1155 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SPX400A0-4A2N1 Y7-125428 125428 ES_125486.pdf 5 Mbytes SPX400A0-4A2N1 Y7-125428 125428 ES_125486.pdf
