SPX400A0-4A2N1 125428 Y7-125428 EATON ELECTRIC Frequenzumrichter, 400 V AC, 3-phasig, 250 kW, IP00, OLED-Anz.. Vergrößern

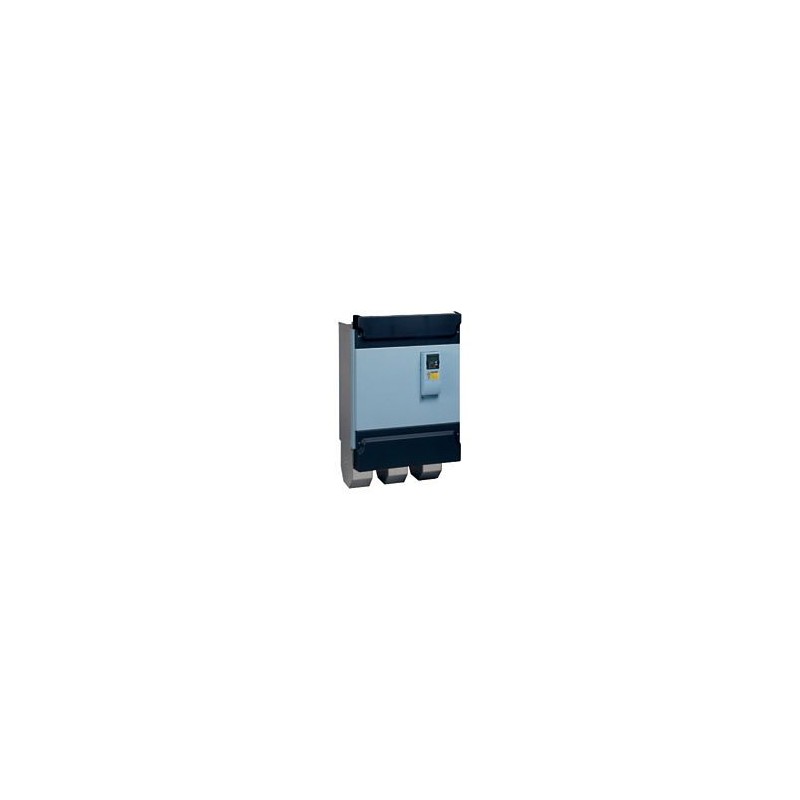

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SPX400A0-4A2N1 125428 Y7-125428 EATON ELECTRIC Frequenzumrichter, 400 V AC, 3-phasig, 250 kW, IP00, OLED-Anz..

SPX400A0-4A2N1

125428

Y7-125428

EATON-MOELLER

Frequenzumrichter, 400 V AC, 3-phasig, 250 kW, IP00, OLED-Anzeige, FR11

SPX400A0-4A2N1

Frequenzumrichter, Teilegruppenreferenz (z.B. DIL): SPX, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Ausgangsspannung mit Ve: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Bemessungsbetriebsstrom Bei 150 % Überlast: Ie = 520 A, Bemessungsbetriebsstrom Bei 110 % Überlast: Ie = 590 A, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: Für AC-Motoren mit Innen- und Außenlüftung mit 50 Hz / 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 400 V, 50 Hz , Zugeordnete Motorleistung 150 % Überlast: P = 250 kW, 110 % Überlast: P = 315 kW, 150 % Überlast: IM = 437 A, 110 % Überlast: IM = 544 A, Zugeordnete Motorleistung Hinweis: bei 440 - 480 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 400 PS, 110 % Überlast: P = 500 PS, Zugewiesene Motorleistung 150 % Überlast: IM = 477 A, 110 % Überlast: IM = 590 A, Schutzart: IP00, Feldbusanschluss (optional): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Bestückung mit: OLED-Display, Baugröße: FR11, Normen: Spezifikation für allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3 , Sicherheitsanforderungen: IEC/EN 61800-5-1

Mehr Infos


Niederspannungsschaltgeräte > Frequenzumrichter unter 1 kV

Eaton Frequenzumrichter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $39,646.65
Stückpreis: $39,646.65
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton SPX Frequenzumrichter
Katalognummer
125428
Produkt Länge/Tiefe
1155 mm
Produkthöhe
503 mm
Produktbreite
709 mm
Produktgewicht
350 kg
Zertifikat(e)
UL Category Control No.: NMMS, NMMS2, NMMS7. NMMS8
Safety: EN 61800-5-1: 2003
UL report applies to both US and Canada
UL 508C
UL File No.: E134360
RoHS, ISO 9001
CUL
Specification for general requirements: IEC/EN 61800-2
Certified by UL for use in Canada
DNV
CE
CSA-C22.2 No. 14
RCM
CSA Class No.: 3211-06
IEC/EN 61800-3
IEC/EN61800-3
IEC/EN61800-5
UL
EAN
4015081230341
Modellcode
SPX400A0-4A2N1

Allgemein

Schutzart
IP00
NEMA sonstige
Elektromagnet. Verträglichk.
1. und 2. Umgebung (gemäß EN 61800-3)
Ausstattung:
OLED-Anzeige
Interner Gleichspannungszwischenkreis
PC-Verbindung
IGBT-Wechselrichter
Kontrolleinheit
Rahmengröße
FR11
Funktionen
4-Quadrantenbetrieb möglich
Einbaulage
Vertikal
Produktkategorie
Frequenzumrichter
Schutz
Finger- und handrückensicher, Berührungsschutz (BGV A3, VBG4)
Funkstörklasse
C2, C3: abhängig von der Motorkabellänge, die angeschlossene Last, und Umgebungsbedingungen. Möglicherweise sind externe Funkentstörfilter (optional) erforderlich.
Geeignet für
Nebenstromkreise, (UL/CSA)

Klimatische Umweltbedingungen

Höhe
Über 1000 m mit 1 % Leistungsverringerung pro 100 m
Max. 1000 m
Max. 3000 m
Umgebungsbetriebstemperatur – min
-10 °C
Umgebungsbetriebstemperatur – max
40 °C
Umgebungsbetriebstemperatur bei 150 % Überlast - min
-10 °C
Umgebungsbetriebstemperatur bei 150% Überlast - max
40 °C
Umgebungstemperatur Lagerung - min
-40 °C
Klimafestigkeit
< 95 % relative humidity, no condensation, no corrosion, no dripping water

Hauptkreis

Netzspannung - min
380 V
Netzspannung - max
500 V
Betriebsart
Sensorlose Vektorregelung (SLV)
U/f-Steuerung
optional: Vektorregelung mit Feedback (CLV)
Ausg.frequenz - min
0 Hz
Ausgangsfrequenz - max
320 Hz
Ausgsspann. (U2)
480 V AC, 3-phasig
500 V AC, 3-phasig
400 V AC, 3-phasig
Bemessungssteuerspeisespannung
10 V DC (Us, max. 10 mA)
Bemessungsfrequenz - min
45 Hz
Bemessungsfrequenz - max
66 Hz
Bemess.betriebsstrom (le) bei 110% Überlast
590 A
Bem.betriebsstrom (le) bei 150% Überlast
520 A
Bemess.betriebsleistg bei 380/400 V, 50 Hz, 3phas
250 kW
Bemessungsbetriebsleistung bei 380/400 V, 50 Hz, 3-phasig, 110% Überlast
315 kW
Bemessungsbetriebsspannung
480 V AC, 3-phasig
500 V AC, 3-phasig
400 V AC, 3-phasig
Auflösung
0.01 Hz (Frequenzauflösung, Sollwert)
Netzfrequenz
50/60 Hz
Schaltfrequenz
3,6 kHz, 1 - 6 kHz regelbar, fPWM, Leistungsteil, Hauptstromkreis
Netzformtyp
Wechselstromsysteme mit geerdetem Mittelpunkt
Nennspannung - max.
480 VAC

Bemessungsbetriebsleistung

Zugeordn. Motrleistg IM bei 400V, 50Hz, 110% Überlast
544 A
Zugeordn. Motorstrom IM bei 400V, 50Hz, 150% Überlast
437 A
Zugeordn. Motorstrom IM bei 440-480 V, 60Hz, 150% Überlast
477 A
Zugeordn. Motorstrom IM bei 440/480V 60Hz 110% Überlast
590 A
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
400 HP
Zugeordn. Motrleistg bei 460/480 V 60 Hz 3phas 110% Überlast
500 HP

Steuerkreis

Anzahl Eingänge (analog)
2
Anzahl Eingänge (digital)
6
Anzahl Ausgänge (analog)
1
Anzahl Ausgänge (digital)
1
Anzahl der Relaisausgänge
2 (parametrierbar, S, 8 A (24 V DC) / 8 A (250 V AC) / 0,4 A (125 V DC))
Bemessungssteuerspannung (Uc)
24 V DC (extern, max. 250 mA)

Kommunikation

Kommunikationsschnittstelle
PROFIBUS-DP
BACnet/IP, optional
CANopen®, optional
LonWorks, optional
DeviceNet, optional
Modbus-TCP, optional
BACnet MS/TP, optional
EtherCAT, optional
Ethernet IP, optional
Modbus RTU, optional
PROFINET, optional
Anbindung an SmartWire-DT
Nein
Protokoll
PROFIBUS
LON
DeviceNet
Data-Highway
TCP/IP
CAN
Andere Bussysteme

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
6250 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
520 A
Statische Verlustleistung, stromunabhängig PVS
0 W
Verlustleistungsdaten
Betrieb (mit 150 % Überlast)
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 125428 Niederspannungsschaltgeräte (EC001857)
Merkmal Wert
Netzspannung (EF006780) 380 V
Netzfrequenz (EF006783) 50/60 Hz
Eingangsphasenzahl (EF007117) 3
Ausgangsphasenzahl (EF006998) 3
Max. Ausgangsfrequenz (EF007350) 320 Hz
Max. Ausgangsspannung (EF009560) 500 V
Nennausgangsstrom I2N (EF009561) 590 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung (EF007366) 315 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung (EF007364) 250 kW
Relative symmetrische Netzfrequenztoleranz (EF007454) 10 %
Relative symmetrische Netzspannungstoleranz (EF007453) 10 %
Anzahl der analogen Ausgänge (EF001995) 1
Anzahl der analogen Eingänge (EF001994) 2
Anzahl der digitalen Ausgänge (EF001993) 1
Anzahl der digitalen Eingänge (EF001992) 6
Mit Bedienelement (EF001538) Ja
Einsatz im Industriebereich zulässig (EF007294) Ja
Einsatz im Wohn- und Gewerbebereich zulässig (EF007295) Ja
Unterstützt Protokoll für TCP/IP (EF003050) Ja
Unterstützt Protokoll für PROFIBUS (EF003052) Ja
Unterstützt Protokoll für CAN (EF003053) Ja
Unterstützt Protokoll für INTERBUS (EF003054) Nein
Unterstützt Protokoll für ASI (EF003051) Nein
Unterstützt Protokoll für KNX (EF003055) Nein
Unterstützt Protokoll für Modbus (EF003057) Nein
Unterstützt Protokoll für Data-Highway (EF003058) Ja
Unterstützt Protokoll für DeviceNet (EF003059) Ja
Unterstützt Protokoll für SUCONET (EF003060) Nein
Unterstützt Protokoll für LON (EF003017) Ja
Unterstützt Protokoll für PROFINET IO (EF007525) Nein
Unterstützt Protokoll für PROFINET CBA (EF007524) Nein
Unterstützt Protokoll für SERCOS (EF006657) Nein
Unterstützt Protokoll für Foundation Fieldbus (EF007522) Nein
Unterstützt Protokoll für EtherNet/IP (EF007521) Nein
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) Nein
Unterstützt Protokoll für DeviceNet Safety (EF007520) Nein
Unterstützt Protokoll für INTERBUS-Safety (EF006662) Nein
Unterstützt Protokoll für PROFIsafe (EF007526) Nein
Unterstützt Protokoll für SafetyBUS p (EF007527) Nein
Unterstützt Protokoll für BACnet (EF011944) Nein
Unterstützt Protokoll für sonstige Bussysteme (EF003062) Ja
Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) 0
Anzahl der Schnittstellen PROFINET (EF006932) 0
Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) 0
Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) 0
Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) 1
Anzahl der HW-Schnittstellen seriell TTY (EF003024) 0
Anzahl der HW-Schnittstellen USB (EF003025) 0
Anzahl der HW-Schnittstellen parallel (EF003026) 0
Anzahl der HW-Schnittstellen sonstige (EF003027) 1
Mit optischer Schnittstelle (EF003028) Nein
Mit PC-Anschluss (EF006107) Ja
Bremschopper integriert (EF007293) Nein
4-Quadrantenbetrieb möglich (EF006803) Ja
Art des Umrichters (EF006978) U-Umrichter
Schutzart (IP) (EF005474) IP00
Schutzart (NEMA) (EF011959) sonstige
Höhe (EF000040) 503 mm
Breite (EF000008) 709 mm
Tiefe (EF000049) 1155 mm
