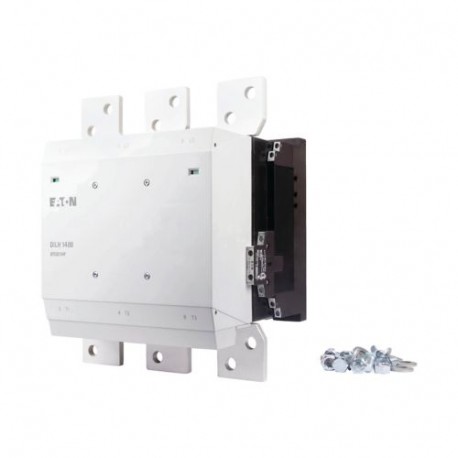

DILH1400/22(RAW250) 272441 Y7-272441 EATON ELECTRIC Contactor de potencia Conexión a tornillo 3 polos + 2 NO.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DILH1400/22(RAW250) 272441 Y7-272441 EATON ELECTRIC Contactor de potencia Conexión a tornillo 3 polos + 2 NO..

DILH1400/22(RAW250)

272441

Y7-272441

EATON-MOELLER

Contactor de potencia, Conexión a tornillo, 3 polos + 2 NO + 2 NC, 1400

Contactor DILH Eaton serie Moeller®, Ith =Ie: 1714 A, RAW 250: 230 - 250 V 50 - 60 Hz/230 - 350 V DC, accionamiento AC y DC, borne roscado DILH1400/22 (RAW250)

Contactor, Aplicación: Contactores de red para cargas resistivas a partir de 1000 A, contactores AC -1 superiores a 1000 A, Categoría de utilización: AC-1: Cargas no inductivas o ligeramente inductivas, hornos de resistencia, Técnica de conexión: Conexión por tornillo, Corriente nominal de funcionamiento AC-1 Corriente térmica de aire libre convencional, 3 polos, 50 - 60 Hz Abierto a 40 °C: Ith =Ie= 1714 A, Corriente nominal de funcionamiento AC-1 Corriente térmica de aire libre convencional, 1 polo abierto: Ith= 3500 A, Para usar con: DILM820-XHI..., Instrucciones: circuito supresor integrado en la electrónica de accionamiento, 660 V, 690 V o 1000 V: no inversor directo, Voltaje CA/CC: Funcionamiento CA y CC

Más detalles


Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores más de 170 A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $11,848.07
Precio unitario: $11,848.07
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Serie Eaton Moeller® DILH Contactor
N.º de catálogo
272441
EAN
4015082724412
Longitud/profundidad de producto
232 mm
Altura del producto
342 mm
Anchura del producto
260 mm
Peso del producto
14.4 kg
Certificación(es)
UL File No.: E29096
UL Category Control No.: NLDX
CSA File No.: 012528
IEC/EN 60947
CSA-C22.2 No. 60947-4-1-14
UL 60947-4-1
CSA
UL
CE
IEC/EN 60947-4-1
VDE 0660
CSA Class No.: 3211-04
CCC
Notas del catálogo
Contactos según EN 50012
Código de modelo
DILH1400/22(RAW250)

General

Accesorios
Opciones de montaje contactos auxiliares: en el lateral: 2 x DILM820-XHI11(V)-SI; 2 DILM820-XHI11-SA
Aplicación
Contactores de red para cargas resistivas a partir de 1000 A
Conexión
Terminales de tornillo
Grado de protección
IP00
Compatibilidad electromagnética
Diseñado para funcionar en entornos industriales. Su uso en entornos residenciales puede causar interferencias de radiofrecuencia, lo que requiere una supresión de ruido adicional.
Equipado con:
Circuito supresor en la electrónica de accionamiento
Vida útil, mecánica
5,000,000 Operaciones (Accionamiento por corriente alterna)
5.000.000 de Operaciones (Accionamiento DC)
Frecuencia de maniobra
1000 operaciones mecánicas/h (accionamiento AC)
1000 operaciones mecánicas/h (accionamiento DC)
Categoría de sobretensión
III
Grado de contaminación
3
Categoría del producto
Contactores
Tensión asignada soportada al impulso (Uimp)
8.000V AC
Resistencia
500 mΩ (Resistencia de contacto transitoria admisible - del dispositivo del circuito de control externo al accionar A11)
Resistencia a impactos
10 g. Contacto auxiliar NO, mecánico, según IEC/EN 60068-2-27, choque semisinusoidal 10 ms
10 g, Contacto auxiliar NO, Mecánico, según IEC/EN 60068-2-27, Choque semisinusoidal 10 ms
8 g. Contacto auxiliar NC, mecánico, según IEC/EN 60068-2-27, choque semisinusoidal 10 ms
Nivel de señal
5 V - 15 V. Nivel de señal de PLC (A3 - A4) según IEC/EN 61131-2 (tipo 2), sistemas magnéticos
Categoría de uso
AC-1: Cargas no inductivas o ligeramente inductivas, hornos de resistencia
Tipo de tensión
AC/DC

Condiciones climáticas ambientales

Altitud
Máx. 2.000m
Temperatura ambiente de funcionamiento - mín.
-40 °C
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de almacenamiento - mín.
-40 °C
Temperatura ambiente de almacenamiento - máx.
80 °C
Resistencia climática
Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30

Secciones de conexión

Capacidad del terminal (embarrado)
80 mm de ancho, Conexión principal
Capacidad del terminal (flexible con terminal)
1 x (0,75 - 2,5)mm², Cables de circuito de control
2 x (0,75 - 2,5)mm², Cables de circuito de control
Capacidad del terminal (rígido)
2 x (0,75 - 2,5)mm², Cables de circuito de control
1 x (0,75 - 2,5) mm², cables de control
Capacidad del terminal (AWG rígido/trenzado)
18 - 14, Cables de circuito de control
Ancho de los niveles
18 mm
Longitud de pelado (cable de maniobras)
10 mm
Tamaño de tornillo
M3,5, Terminales de tornillo, Cables de circuito de control
M12, Terminales de tornillo, Conexiones principales
Tamaño de destornillador
2, terminales de tornillo, cables de control, destornillador Pozidriv
0,8 x 5,5/1 x 6 mm, Terminales de tornillo, Cables de control, Destornillador
Par de apriete
35 Nm, tornillo/perno de conexión del cable principal
1,2Nm, Terminales de tornillo, Cables de circuito de control

Especificaciones eléctricas

Capacidad nominal de interrupción a 220/230 V
8200 A
Capacidad nominal de interrupción a 380/400 V
8200 A
Capacidad nominal de interrupción a 500 V
8200 A
Capacidad nominal de interrupción a 660/690 V
8200 A
Capacidad nominal de interrupción a 1000 V
5800 A
Tensión asignada de aislamiento (Ui)
1000 V
Poder asignado de cierre (cos phi según IEC/EN 60947)
9840 A
Corriente asignada de empleo (Ie) en AC-3, 380 V, 400 V, 415 V
0 A
Potencia asignada de empleo en AC-3, 380/400 V, 50 Hz
0 kW
Tensión asignada de empleo (Ue) en AC - máx.
1000 V
Seccionamiento seguro
1000 V AC, entre bobina y contactos auxiliares, según EN 61140
Clasificación con fines especiales de la resistencia calefactora
1400 A, 600 V 60 Hz trifásico, 347 V 60 Hz monofásico, (UL / CSA)
1400 A, 480 V 60 Hz trifásico, 277 V 60 Hz monofásico, (UL / CSA)

AC-1/Intesidad térmica convencional Ith

Corriente térmica convencional Ith a 40 °C (3 polos, abiertos)
1714 A
Corriente térmica convencional Ith a 50 °C (3 polos, abiertos)
1533 A
Corriente térmica convencional Ith a 55 °C (3 polos, abiertos)
1462 A
Corriente térmica convencional Ith de contactos principales (1 polo, abierto)
3500 A

Poder de corte

Poder de corte (contactos principales, uso general)
1600 A, clasificación máxima del motor (UL/CSA)
Poder de corte (contactos auxiliares, uso general)
15 A, 600 V AC, (UL/CSA)
1A, 250V DC, (UL/CSA)
Poder de corte (contactos auxiliares, función piloto)
A600, accionamiento AC (UL/CSA)
P300, accionamiento DC (UL/CSA)

Sistema magnético

Comportamiento en condiciones marginales y transitorias
Retención - a la llamada (0,7 x Uc mín. - 1,15 x Uc máx.): El contactor se enciende con certeza
Retención - a la llamada (0 - 0,7 x Uc mín: El contactor no se conecta
Retención - Caídas de tensión (0,2 - 0,6 x Uc mín ≤12 ms: El tiempo se puentea correctamente
Retención - Caídas de tensión (0,6 - 0,7 x Uc mín.): El contactor permanece conectado
Retención - Interrupciones de tensión (0 - 0,2 x Uc mín ≤10 ms: El tiempo se puentea correctamente
Retención - Exceso de tensión (1,15 - 1,3 x Uc máx): El contactor permanece conectado
Retención - Caídas de tensión (0,2 - 0,6 x Uc mín.) >12 ms: Caída del contactor
Retención - Interrupciones de tensión (0 - 0,2 x Uc mín.) >10 ms: Caída del contactor
Tensión a la caída
0,2 x US máx. - 0,6 x US mín., accionamiento DC
Accionamiento AC: 0,2 x US. máx. - 0,6 x US. mín., accionamiento AC
Factor de utilización
100%
Tensión a la llamada
0,7 - 1,15 V DC x Us
0,7 - 1,15 V AC x Us
Consumo de potencia
Transformador de control con uk ≤ 7 %
Potencia absorbida, llamada, 50 Hz
700 W, potencia de arranque, bobina en estado frío y 1,0 x Us
800 VA, potencia de arranque, bobina en estado frío y 1,0 x Us
Potencia absorbida, llamada, 60 Hz
800 VA, potencia de arranque, bobina en estado frío y 1,0 x Us
700 W, potencia de arranque, bobina en estado frío y 1,0 x Us
Potencia absorbida, retención, 50 Hz
11,4 W, bobina en estado frío y 1,0 x Us
26,5 VA, bobina en estado frío y 1,0 x Us
Potencia absorbida, retención, 60 Hz
26,5 VA, bobina en estado frío y 1,0 x Us
11,4 W, bobina en estado frío y 1,0 x Us
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - mín.
230 V
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - máx.
250 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - mín.
230 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - máx.
250 V
Tensión de alimentación de control nominal (Us) en DC - mín.
230 V
Tensión de alimentación de control nominal (Us) en DC - máx.
250 V
Tiempo conmutación (acc. por AC, cierre contactos, retardo de cierre) - máx.
70 ms
Tiempo conmutación (acc. por AC, cierre contactos, retardo de apertura) - máx.
40 ms

Contactos

Número de contactos auxiliares (contactos de apertura)
2
Número de contactos auxiliares (contactos normalmente abiertos)
2

Verificación del diseño

Disipación térmica del equipo, dependiente de la corriente Pvid
0 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
63 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
1400 A
Disipación térmica estática, no dependiente de la corriente Pvs
6.5 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 272441 Interruptores de baja tensión (EC000066)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 230 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 230 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 230 V
Tipo de tensión de accionamiento (EF008242) CA/CC
Número de contactos normalmente cerrados como contactos principales (EF001375) 0
Número de contactos normalmente abiertos como contactos principales (EF001374) 3
Tipo de conexión del circuito de corriente principal (EF006819) Conexión por carriles
Voltaje de funcionamiento a 50 Hz CA (EF008206) 230 V
Voltaje de funcionamiento a 60 Hz CA (EF008207) 230 V
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) 1714 A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) 0 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 0 kW
Corriente de funcionamiento nominal Ie a 400 V CA-4 (EF008495) 0 A
Potencia nominal de funcionamiento a 400 V, CA-4 (EF008496) 0 kW
Potencia asignada de empleo NEMA (EF011960) 0 kW
Número de contactos auxiliares normalmente abiertos (EF001376) 2
Número de contactos auxiliares normalmente cerrados (EF001377) 2
Apto para instalación en serie (EF001126) No
Anchura (EF000008) 260 mm
Altura (EF000040) 342 mm
Profundidad (EF000049) 232 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILH1400/22(RAW250) Y7-272441 272441 ES_289161.pdf 3 Mbytes DILH1400/22(RAW250) Y7-272441 272441 ES_289161.pdf

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
