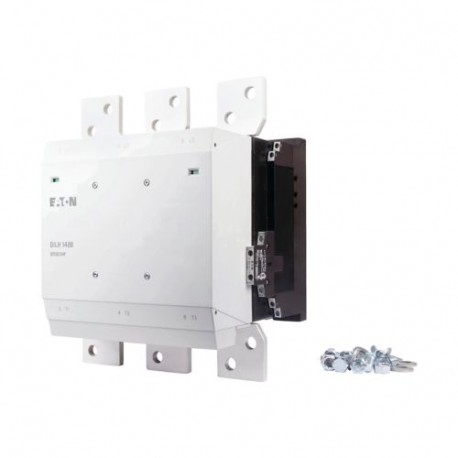

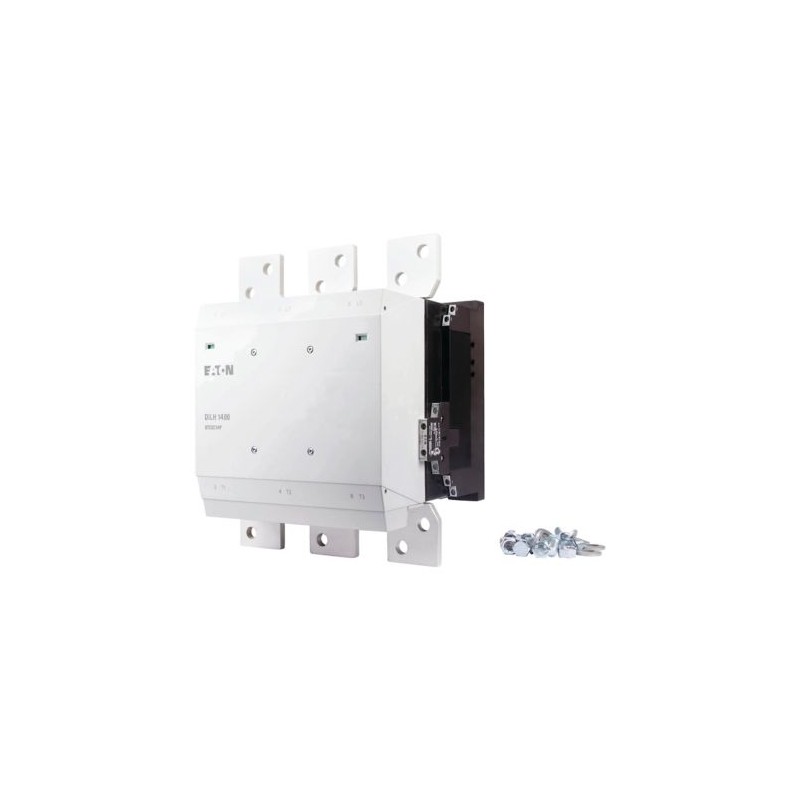

DILH1400/22(RAW250) 272441 Y7-272441 EATON ELECTRIC Leistungsschütz, 3-polig + 2 Schließer + 2 Öffner, 1400 .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILH1400/22(RAW250) 272441 Y7-272441 EATON ELECTRIC Leistungsschütz, 3-polig + 2 Schließer + 2 Öffner, 1400 ..

DILH1400/22(RAW250)

272441

Y7-272441

EATON-MOELLER

Leistungsschütz, 3-polig + 2 Schließer + 2 Öffner, 1400 A/AC1

DILH1400/22(RAW250)

Eaton Moeller® series DILH Leistungsschütz, Ith =Ie: 1714 A, RAW 250: 230 - 250 V 50 - 60 Hz/230 - 350 V DC, Wechsel- und Gleichstrombetätigung, Schraubanschluss DILH1400/22(RAW250)

Schütz, Anwendung: Netzschütze für ohmsche Lasten ab 1000 A, AC -1 Schütze größer 1000 A, Einsatzart: AC-1: Nicht-induktive oder schwach induktive Lasten, Widerstandsöfen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Freiluftstrom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith =Ie= 1714 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Freiluftstrom, 1-polig offen: Ith= 3500 A, Zur Verwendung mit: DILM820-XHI..., Anleitung: integrierte Entstörschaltung in der Betätigungselektronik, 660 V, 690 V oder 1000 V: nicht direkt reversierbar, Spannung AC/DC: AC- und DC-Betrieb

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze mehr als 170 A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $12,020.58
Stückpreis: $12,020.58
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILH Leistungsschütz
Katalognummer
272441
Produkt Länge/Tiefe
232 mm
Produkthöhe
342 mm
Produktbreite
260 mm
Produktgewicht
14.4 kg
Zertifikat(e)
UL File No.: E29096
UL Category Control No.: NLDX
CSA File No.: 012528
IEC/EN 60947
CSA-C22.2 No. 60947-4-1-14
UL 60947-4-1
CSA
UL
CE
IEC/EN 60947-4-1
VDE 0660
CSA Class No.: 3211-04
CCC
Kataloghinweise
Kontakte gemäß EN 50012
EAN
4015082724412
Modellcode
DILH1400/22(RAW250)

Allgemein

Zubehör
Hilfsschalterbestückung: seitlich: 2 x DILM820-XHI11(V)-SI; 2 x DILM820-XHI11-SA
Anwendung
Netzschütze für ohmsche Lasten von 1000 A
Verbindung
Schraubklemmen
Schutzart
IP00
Elektromagnet. Verträglichk.
Entwickelt für den Einsatz in Industrieumgebungen. Die Verwendung in Wohnumgebungen kann zu Funkstörungen führen, weshalb eine zusätzliche Geräuschunterdrückung erforderlich ist.
Ausstattung:
Schutzbeschaltung in der Betätigungselektronik
Lebensdauer, mechanisch
5.000.000 Schaltvorgänge (AC-betätigt)
5.000.000 Schaltvorgänge (DC-betätigt)
Betriebsfrequenz
1000 mechanische Schaltspiele/h (AC-betätigt)
1000 mechanische Schaltspiele/h (DC-betätigt)
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Schütze
Bemessungsstoßspannungsfestigkeit (Uimp)
8000 V AC
Widerstand
500 mΩ (Zulässiger Kontaktübergangswiderstand – des externen Befehlsgeräts bei Ansteuerung von A11)
Schockfestigkeit
10 g, S Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
10 g, S Hauptkontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
8 g, Ö Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
Signalpegel
5 V - 15 V, PLC Signal-Pegel (A3 - A4) nach IEC/EN 61131-2 (Typ 2), Magnetsysteme
Betriebsklasse
AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen
Spannungsart
AC/DC

Klimatische Umweltbedingungen

Höhe
Max. 2000 m
Umgebungsbetriebstemperatur – min
-40 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Anschlussquerschnitte

Anschlusskapazität (Sammelschiene)
80 mm Breite, Hauptanschluss
Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,75 - 2,5) mm², Steuerstromleitungen
2 x (0,75 - 2,5) mm², Steuerstromleitungen
Anschlusskapazität (fest)
2 x (0,75 - 2,5) mm², Steuerstromleitungen
1 x (0,75 - 2,5) mm², Steuerstromleitungen
Anschlusskapazität (ein-/mehrdrähtig AWG)
18 - 14, Steuerstromleitungen
Schlüsselweite
18 mm
Abisolierlänge (Hilfsleiter)
10 mm
Schr-Grö
M3,5, Anschlussschraube, Steuerstromleitungen
M12, Anschlussschraube, Hauptanschlüsse
Schraubendrehergröße
2, Anschlussschraube, Steuerstromleitungen, Pozidriv-Schraubendreher
0,8x5,5/1x6mm, Anschlussschraube, Steuerstromleitungen, Schlitzschraubendreher
Anzugsdrehmoment
35 Nm, Hauptleiteranschluss Schraube/Bolzen
1,2 Nm, Schraubklemmen, Steuerstromleitungen

Bemessungswerte

Bemessungsausschaltvermögen bei 220/230 V
8200 A
Bemessungsausschaltvermögen bei 380/400 V
8200 A
Bemessungsausschaltvermögen bei 500 V
8200 A
Bemessungsausschaltvermögen bei 660/690 V
8200 A
Bemessungsausschaltvermögen bei 1000 V
5800 A
Bemessungsisolationsspan. (Ui)
1000 V
Bem.einsch.vermö. (cos phi zu IEC/EN 60947)
9840 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
0 A
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
0 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
1000 V
Sichere Trng
1000 V AC, Zwischen Spule und Kontakten, Entspricht EN 61140
Zweckbestimmung der Widerstandslufterwärmung
1400 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)
1400 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)

AC-1/Konvention. therm. Strom ith

Konvention. therm. Strom ith b. 40°C (3-polig, off.)
1714 A
Konvention. therm. Strom ith b. 50°C (3-polig, off.)
1533 A
Konvention. therm. Strom ith b. 55°C (3-polig, off.)
1462 A
Konvention. therm. Strom ith der Hptkontakte (1-polig, offen)
3500 A

Schaltvermögen

Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
1600 A, Maximale Motorleistung (UL/CSA)
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
15 A, 600 V AC, (UL/CSA)
1 A, 250 VDC, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
A600, AC-betätigt (UL/CSA)
P300, DC-betätigt (UL/CSA)

Magnetsystem

Verhalten unter Grenz- u. Übergangsbedingungen
Halteleistung - Anzugsphase (0,7 x Uc min - 1,15 x Uc max): Leistungsschütz wird sicher eingeschaltet
Halteleistung - Anzugsphase (0 - 0,7 x Uc min: Leistungsschütz wird nicht eingeschaltet
Halteleistung - Spannungsabfälle (0,2 - 0,6 x Uc min ≤12 ms: Zeit erfolgreich überbrückt
Halteleistung - Spannungsabfälle (0,6 - 0,7 x Uc min): Leistungsschütz bleibt eingeschaltet
Halteleistung - Spannungsunterbrechungen (0 - 0,2 x Uc min ≤10 ms: Zeit erfolgreich überbrückt
Halteleistung - Überspannung (1,15 - 1,3 x Uc max): Leistungsschütz bleibt eingeschaltet
Halteleistung - Spannungsabfälle (0,2 - 0,6 x Uc min) > 12 ms: Ausfall des Schützes
Halteleistung - Spannungsunterbrechungen (0 - 0,2 x Uc min) > 10 ms: Ausfall des Schützes
Abfallspannung
0,2 x US max - 0,6 x US min, DC-betätigt
AC-betätigt: 0,2 x US max - 0,6 x US min, AC-betätigt
Einschaltdauer
100%
Anzugsspannung
0,7 - 1.15 V DC x Us
0,7 - 1.15 V AC x Us
Leistgsaufnahme
Steuertransformator mit uk ≤ 7%
Leistungsaufnahme, Anzug, 50 Hz
700 W, Anzugsleistung, Spule in kaltem Zustand und 1,0 x Us
800 VA, Anzugsleistung, Spule in kaltem Zustand und 1,0 x Us
Leistungsaufnahme, Anzug, 60 Hz
800 VA, Anzugsleistung, Spule in kaltem Zustand und 1,0 x Us
700 W, Anzugsleistung, Spule in kaltem Zustand und 1,0 x Us
Leistungsaufnahme, Halteleistung, 50 Hz
11,4 W, Spule in kaltem Zustand und 1,0 x Us
26,5 VA, Spule in kaltem Zustand und 1,0 x Us
Leistungsaufnahme, Halteleistung, 60 Hz
26,5 VA, Spule in kaltem Zustand und 1,0 x Us
11,4 W, Spule in kaltem Zustand und 1,0 x Us
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
230 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
250 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
230 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
250 V
Bemessungssteuerspeisespannung (Us) bei DC - min
230 V
Bemessungssteuerspeisespannung (Us) bei DC - max
250 V
Schaltzeit (AC-betätigt, Schließer, Schließzeit) - max
70 ms
Schaltzeit (AC-betätigt, Schließer, Öffnungszeit) - max
40 ms

Ansprechpartner

Anzahl der Hilfskontakte (Öffner)
2
Anzahl Hilfskontakte (Schließer)
2

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
63 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
1400 A
Statische Verlustleistung, stromunabhängig PVS
6.5 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 272441 Niederspannungsschaltgeräte (EC000066)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 230 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 230 V
Bemessungssteuerspeisespannung DC (EF003980) 230 V
Spannungsart zur Betätigung (EF008242) AC/DC
Anzahl der Öffner als Hauptkontakte (EF001375) 0
Anzahl der Schließer als Hauptkontakte (EF001374) 3
Anschlussart Hauptstromkreis (EF006819) Schienenanschluss
Betriebsspannung AC 50 Hz (EF008206) 230 V
Betriebsspannung AC 60 Hz (EF008207) 230 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) 1714 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) 0 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 0 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495) 0 A
Bemessungsbetriebsleistung bei AC-4, 400 V (EF008496) 0 kW
Bemessungsbetriebsleistung NEMA (EF011960) 0 kW
Anzahl der Hilfskontakte als Schließer (EF001376) 2
Anzahl der Hilfskontakte als Öffner (EF001377) 2
Geeignet für Reiheneinbau (EF001126) Nein
Breite (EF000008) 260 mm
Höhe (EF000040) 342 mm
Tiefe (EF000049) 232 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILH1400/22(RAW250) Y7-272441 272441 ES_289161.pdf 3 Mbytes DILH1400/22(RAW250) Y7-272441 272441 ES_289161.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
