DILMP32-01(RDC24) 118913 Y7-118913 EATON ELECTRIC Contactor de potencia Conexión a tornillo 4 polos + 1 NC 3.. Ver más grande

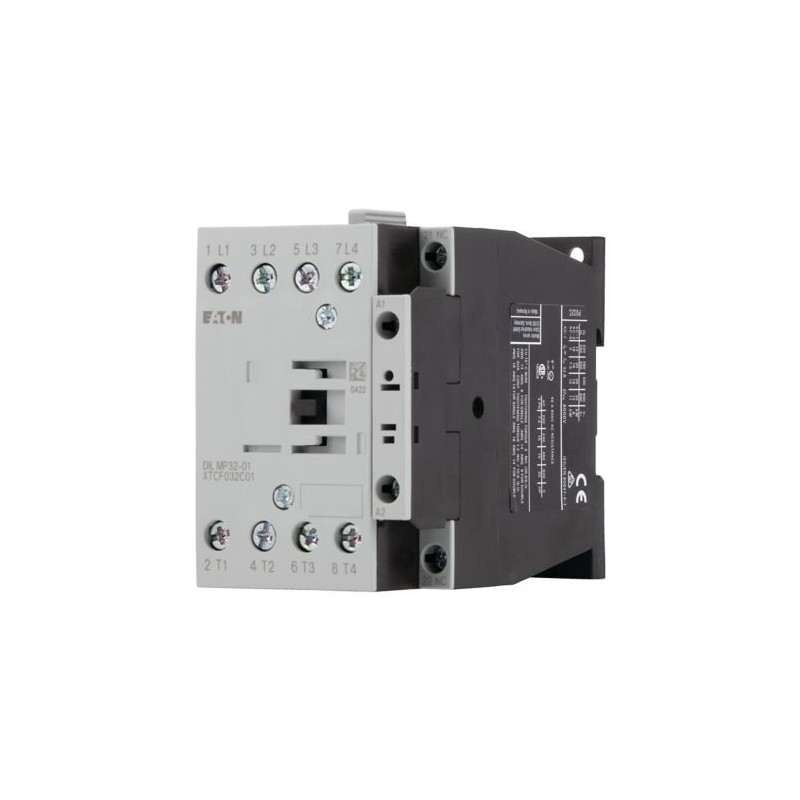

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

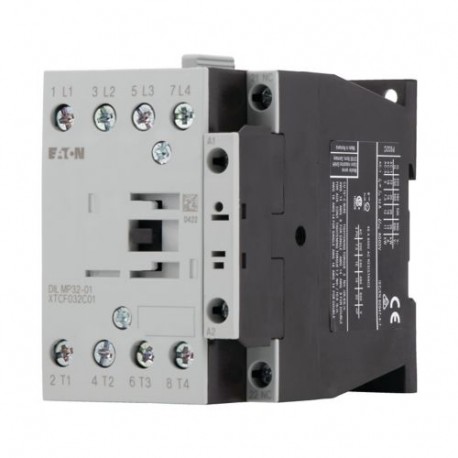

DILMP32-01(RDC24) 118913 Y7-118913 EATON ELECTRIC Contactor de potencia Conexión a tornillo 4 polos + 1 NC 3..

DILMP32-01(RDC24)

118913

Y7-118913

EATON-MOELLER

Contactor de potencia, Conexión a tornillo, 4 polos + 1 NC, 32 A, AC-1,

Eaton Moeller® series DILMP Contactor de potencia, 4 polos, 32 A, 1 N/C, 24 V DC, Accionamiento DC

Contactor, Aplicación: Contactores para consumidores eléctricos de 4 polos, Contactores de hasta 200 A, 4 polos, Categoría de utilización: AC-1: Cargas no inductivas o ligeramente inductivas, Hornos de resistencia, NAC-3: Motores de inducción de CA normales: arranque, desconexión durante el funcionamiento, Técnica de conexión: Terminales de tornillo, Número de polos: 4 polos, 380 V 400 V: Ie= 18 A, Corriente térmica de aire libre convencional, 3 polos, 50 - 60 Hz abiertos a 40 °C: Ith =Ie= 32 A, cerrados: Ith= 27 A, corriente térmica de aire libre convencional, 1 polo abierto: Ith= 84 A, cerrado: Ith= 76 A, 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7,5 kW, 660 V 690 V: P= 11 kW, Contactos N/C = Normalmente cerrados: 1 NC , Instrucciones: Contactos según EN 50 012., circuito supresor integrado en la electrónica de accionamiento, con contacto de espejo., Tensión CA/CC: Funcionamiento CC

Más detalles


Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores hasta 170A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $114.19
Precio unitario: $114.19
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Serie Eaton Moeller® DILP Contactor de 4 polos
N.º de catálogo
118913
EAN
4015081170401
Longitud/profundidad de producto
97 mm
Altura del producto
85 mm
Anchura del producto
58 mm
Peso del producto
0.596 kg
Certificación(es)
CSA Class No.: 2411-03, 3211-04
UL File No.: E29096
VDE 0660
UL
CSA
CSA File No.: 012528
CE
CSA-C22.2 No. 60947-4-1-14
IEC/EN 60947-4-1
UL Category Control No.: NLDX
IEC/EN 60947
UL 60947-4-1
Notas del catálogo
También probado según AC-3e.
Código de modelo
DILMP32-01(RDC24)

Product specifications

Número de polos
Cuatro polos
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de temperatura para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
Equipado con:
Contactos espejo
Circuito supresor en la electrónica de accionamiento
Frecuencia de maniobra
5.000 operaciones mecánicas/h (accionamiento DC)
5.000 operaciones mecánicas/h (accionamiento AC)
Grado de contaminación
3
Resistencia climática
Calor húmedo, cíclico, según IEC 60068-2-30
Calor húmedo, constante, según IEC 60068-2-3
Conexión a SmartWire-DT
Sí
en conjunto con el módulo de contactor DIL-SWD SmartWire DT
Tensión asignada soportada al impulso (Uimp)
8.000 V AC
Categoría de uso
AC-3: motores AC de inducción: arranque, apagado durante el funcionamiento
AC-1: Cargas no inductivas o ligeramente inductivas, hornos de resistencia
Conexión
Terminales de tornillo
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento (cerrada) - máx.
40 °C
Temperatura ambiente de funcionamiento (cerrada) - mín.
25 °C
Temperatura ambiente de almacenamiento - máx.
80 °C
Temperatura ambiente de almacenamiento - mín.
40 °C
Potencia del motor asignada a 115/120 V, 60 Hz, monofásica
2 HP
Potencia del motor asignada a 200/208 V, 60 Hz, trifásica
7.5 HP
Potencia del motor asignada a 230/240 V, 60 Hz, monofásica
5 HP
Potencia del motor asignada a 230/240 V, 60 Hz, trifásica
10 HP
Potencia del motor asignada a 460/480 V, 60 Hz, trifásica
15 HP
Potencia del motor asignada a 575/600 V, 60 Hz, trifásica
20 HP
Corriente térmica convencional Ith (1 polo, en carcasa)
76 A
Corriente térmica convencional Ith (3 polos, en carcasa)
27 A
Corriente térmica convencional Ith a 55 °C (3 polos, abiertos)
29 A
Corriente térmica convencional Ith de contactos principales (1 polo, abierto)
84 A
Disipación térmica del equipo, dependiente de la corriente Pvid
6.6 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
2.2 W
Tiempo conmutación (acc. por DC, cierre contactos, retardo de cierre) - máx.
47 ms
Tiempo conmutación (acc. por DC, cierre de contactos, retardo apertura) - máx.
30 ms
Aplicación
Contactores para consumidores eléctricos de 4 polos
Categoría del producto
Contactores
Protección
A prueba de dedos y dorso de la mano, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274)
Duración del arco
10 ms
Tipo de conexión eléctrica del circuito principal
Conexión de tornillo
Tamaño de destornillador
0.8 x 5.5/1 x 6 mm, Terminal de tornillo, Destornillador estándar
2, Terminal de tornillo, destornillador Pozidriv
Tipo de tensión
CC
Grado de protección
IP00
Número de contactos auxiliares (contactos de apertura)
1
Número de contactos auxiliares (contactos normalmente abiertos)
0
Número de contactos (contactos normalmente cerrados)
1
Número de contactos (contactos de apertura) como contacto principal
0
Número de contactos principales (contactos normalmente abiertos)
4
Potencia absorbida (llamada) en DC
12 W
Potencia absorbida (retención), en DC
0.9 W
Capacidad nominal de interrupción a 220/230 V
180 A
Capacidad nominal de interrupción a 380/400 V
180 A
Capacidad nominal de interrupción a 500 V
180 A
Capacidad nominal de interrupción a 660/690 V
120 A
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - mín.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - mín.
0 V
Tensión a la caída
0,2 - 0,6 x UC, Accionamiento DC
Categoría de sobretensión
III
Factor de utilización
100%
Vida útil, mecánica
10.000.000 de Operaciones (Accionamiento DC)
10.000.000 de Operaciones (Accionamiento AC)
Tensión a la llamada
0,85 - 1,1 V AC/DC x Us
0,7 - 1,2 V DC x Uc
Seccionamiento seguro
440 V AC, Entre contactos auxiliares, según EN 61140
440 V AC, Entre bobina y contactos auxiliares, según EN 61140
Corriente residual
1 mA (con actuación de A1 - A2 por la electrónica con señal 0)
Tamaño de tornillo
M3.5, Terminales de tornillo, Cables de circuito de control
M5, Terminales de tornillo, Cables principales
Capacidad del terminal (trenzado)
1 x 16 mm², cables principales
Poder de corte (contactos auxiliares, uso general)
10 A, 600 V CA, (UL/CSA)
1 A, 250 V DC, (UL/CSA)
Poder de corte (contactos auxiliares, función piloto)
A600, accionamiento AC (UL/CSA)
P300, accionamiento DC (UL/CSA)
Capacidad del terminal (flexible con terminal)
1 x (0,75 - 1,5) mm²
2 x (0,75 - 1,5) mm²
Resistencia a impactos
7 g, Contacto auxiliar NO, Mecánico, según IEC/EN 60068-2-27, Choque semisinusoidal 10 ms
5 g, contacto auxiliar NC, mecánico, según IEC/EN 60068-2-27, choque semisinusoidal 10 ms
10 g, Contacto auxiliar NO, Mecánico, según IEC/EN 60068‑2‑27, Choque semisinusoidal 10 ms
Capacidad del terminal (rígido)
1 x (0,75 - 4) mm², Cables de maniobras
2 x (0,75 - 10) mm², Cables principales
1 x (0,75 - 16) mm², cables principales
2 x (0,75 - 2,5) mm², Cables de maniobras
1 x (0,75 - 2,5) mm²
Capacidad del terminal (AWG rígido/trenzado)
18 - 14, Cables de maniobras
18 - 6, Cables principales
Poder de corte (contactos principales, uso general)
40 A, nominal máxima del motor (UL/CSA)
Par de apriete
3 Nm, Terminales de tornillo, cables principales
1,2 Nm, Terminales de tornillo, Cables de circuito de control
Capacidad del terminal (flexible)
1 x (0,75 - 2,5) mm²
2 x (0,75 - 2,5) mm²
Tensión de alimentación de control nominal (Us) en DC - máx.
27 V
Tensión de alimentación de control nominal (Us) en DC - mín.
24 V
Tensión asignada de aislamiento (Ui)
690 V
Poder asignado de cierre hasta 690 V (cos phi según IEC/EN 60947)
238 A
Corriente asignada de empleo (Ie) en AC-1, 380 V, 400 V, 415 V
32 A
Corriente asignada de empleo (Ie) en AC-3, 220 V, 230 V, 240 V
18 A
Corriente asignada de empleo (Ie) en AC-3, 380 V, 400 V, 415 V
18 A
Corriente asignada de empleo (Ie) en AC-3, 440 V
18 A
Corriente asignada de empleo (Ie) en AC-3, 500 V
18 A
Corriente asignada de empleo (Ie) en AC-3, 660 V, 690 V
12 A
Corriente asignada de empleo (Ie) en AC-4, 400 V
15 A
Corriente asignada de empleo (Ie) en DC-1, 110 V
32 A
Corriente asignada de empleo (Ie) en DC-1, 220 V
32 A
Corriente asignada de empleo (Ie) en DC-1, 60 V
32 A
Corriente asignada de empleo para disipación térmica específica (Entrada)
32 A
Potencia asignada de empleo en AC-1, 220/230 V, 50 Hz
12 kW
Potencia asignada de empleo en AC-1, 240 V, 50 Hz
13 kW
Potencia asignada de empleo en AC-1, 380/400 V, 50 Hz
20 kW
Potencia asignada de empleo en AC-1, 415 V, 50 Hz
22 kW
Potencia asignada de empleo en AC-1, 440 V, 50 Hz
23 kW
Potencia asignada de empleo en AC-1, 500 V, 50 Hz
26 kW
Potencia asignada de empleo en AC-1, 690 V, 50 Hz
35 kW
Potencia asignada de empleo en AC-3, 240 V, 50 Hz
5.5 kW
Potencia asignada de empleo en AC-3, 380/400 V, 50 Hz
7.5 kW
Potencia asignada de empleo en AC-3, 415 V, 50 Hz
10 kW
Potencia asignada de empleo en AC-4, 380/400 V, 50 Hz
7 kW
Potencia asignada de empleo (NEMA)
11 kW
Tensión asignada de empleo (Ue) en AC - máx.
690 V
Resistencia por polo
2.7 mΩ
Disipación térmica estática, no dependiente de la corriente Pvs
0.9 W
Longitud de pelado (cable de maniobras)
10 mm
Longitud desnuda (cable principal)
10 mm
Corriente de cortocircuito nominal (clasificación básica)
125 A, máx. Fusible, SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
125 A, máx. CB, SCCR (UL/CSA)
Corriente nominal de cortocircuito (fallo alto a 480 V)
10/100 kA, Fusible, SCCR (UL/CSA)
125/70 A, Clase J, máx. Fusible, SCCR (UL/CSA)
50/32 A, máx. CB, SCCR (UL/CSA)
10/65 kA, CB, SCCR (UL/CSA)
Corriente nominal de cortocircuito (fallo alto a 600 V)
50/32 A, máx. CB, SCCR (UL/CSA)
10/100 kA, Fusible, SCCR (UL/CSA)
10/22 kA, CB, SCCR (UL/CSA)
125/100 A, Clase J, máx. Fusible, SCCR (UL/CSA)
Protección nominal contra cortocircuitos (coordinación tipo 1) a 400 V
63 A gG/gL
Protección nominal contra cortocircuitos (coordinación tipo 1) a 690 V
50 A gG/gL
Protección nominal contra cortocircuitos (coordinación tipo 2) a 400 V
35 A gG/gL
Protección nominal contra cortocircuitos (coordinación tipo 2) a 690 V
35 A gG/gL
Clasificación con fines especiales de lámparas de descarga con balastro
40 A (480 V 60 Hz trifásico, 277 V 60 Hz monofásico)
40 A (600 V 60 Hz trifásico, 347 V 60 Hz monofásico)
Clasificación de aplicación especial de clasificación de aplicación definida
25 A, FLA 480 V 60 Hz trifásico, 100.000 ciclos según a UL 1995, (UL/CSA)
150 A, LRA 480 V 60 Hz trifásico, 100.000 ciclos según a UL 1995, (UL/CSA)
Clasificación con fines especiales del control de ascensores
10 HP, 480 V 60 Hz trifásico, (UL/CSA)
11 A, 200 V 60 Hz trifásico, (UL/CSA)
15.2 A, 240 V 60 Hz trifásico, (UL/CSA)
3 HP, 200 V 60 Hz trifásico, (UL/CSA)
14 A, 480 V 60 Hz trifásico, (UL/CSA)
17 A, 600 V 60 Hz trifásico, (UL/CSA)
5 HP, 240 V 60 Hz trifásico, (UL/CSA)
15 HP, 600 V 60 Hz trifásico, (UL/CSA)
Clasificación con fines especiales de control de refrigeración (solo CSA)
40 A, FLA 480 V 60 Hz trifásico; (CSA)
180 A, LRA 600 V 60 Hz trifásico; (CSA)
240 A, LRA 480 V 60 Hz trifásico; (CSA)
30 A, FLA 600 V 60 Hz trifásico, (CSA)
Clasificación con fines especiales de la resistencia calefactora
40 A, 600 V 60 Hz trifásico, 347 V 60 Hz monofásico, (UL/CSA)
40 A, 480 V 60 Hz trifásico, 277 V 60 Hz monofásico, (UL / CSA)
Clasificación con fines especiales de las lámparas incandescentes de tungsteno
40 A, 600 V 60 Hz trifásico, 347 V 60 Hz monofásico, (UL / CSA)
40 A, 480 V 60 Hz trifásico, 277 V 60 Hz monofásico, (UL / CSA)
Corriente térmica convencional Ith a 40 °C (3 polos, abiertos)
32 A
Corriente térmica convencional Ith a 50 °C (3 polos, abiertos)
30 A
Corriente térmica convencional Ith a 60 °C (3 polos, abiertos)
28 A
Potencia asignada de empleo en AC-3, 440 V, 50 Hz
10.5 kW
Potencia asignada de empleo en AC-3, 500 V, 50 Hz
12 kW
Potencia asignada de empleo en AC-3, 690 V, 50 Hz
11 kW
Tensión de accionamiento
24 V DC
Altitud
Máx. 2.000 m
Tensión de servicio AC a 50 Hz - Mín.
24 V
Tensión de servicio AC a 50 Hz - Máx.
690 V
Tensión de servicio AC a 60 Hz - Mín.
24 V
Tensión de servicio AC a 60 Hz - Máx.
690 V

ETIM for 118913 Interruptores de baja tensión (EC000066)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 0 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 0 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 24 V
Tipo de tensión de accionamiento (EF008242) DC
Número de contactos normalmente cerrados como contactos principales (EF001375) 0
Número de contactos normalmente abiertos como contactos principales (EF001374) 4
Tipo de conexión del circuito de corriente principal (EF006819) Screw connection
Voltaje de funcionamiento a 50 Hz CA (EF008206) 24 V
Voltaje de funcionamiento a 60 Hz CA (EF008207) 24 V
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) 32 A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) 18 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 7.5 kW
Corriente de funcionamiento nominal Ie a 400 V CA-4 (EF008495) 15 A
Potencia nominal de funcionamiento a 400 V, CA-4 (EF008496) 7 kW
Potencia asignada de empleo NEMA (EF011960) 11 kW
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares normalmente cerrados (EF001377) 1
Apto para instalación en serie (EF001126) false
Anchura (EF000008) 58 mm
Altura (EF000040) 85 mm
Profundidad (EF000049) 97 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILMP32-01(RDC24) Y7-118913 118913 ES_109869.pdf 2 Mbytes DILMP32-01(RDC24) Y7-118913 118913 ES_109869.pdf

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
