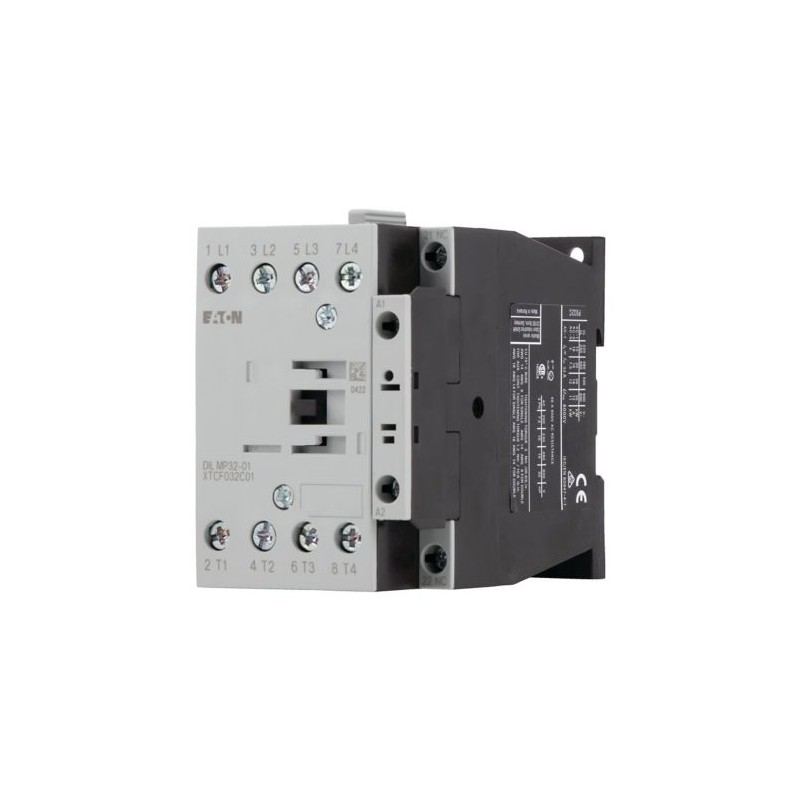

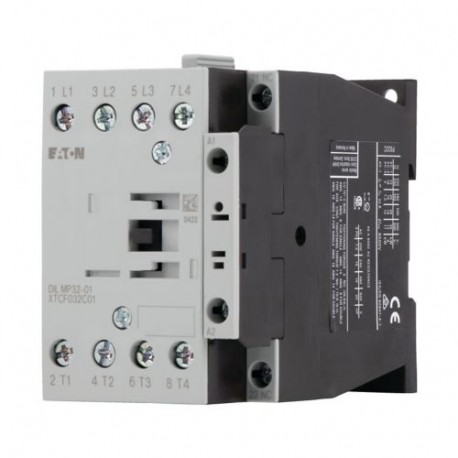

DILMP32-01(RDC24) 118913 Y7-118913 EATON ELECTRIC Leistungsschütz, 4-polig + 1 Öffner, 32 A/AC1, DC-betätigt Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILMP32-01(RDC24) 118913 Y7-118913 EATON ELECTRIC Leistungsschütz, 4-polig + 1 Öffner, 32 A/AC1, DC-betätigt

DILMP32-01(RDC24)

118913

Y7-118913

EATON-MOELLER

Leistungsschütz, 4-polig + 1 Öffner, 32 A/AC1, DC-betätigt

DILMP32-01(RDC24)

Eaton Moeller® series DILMP Leistungsschütz, 4-polig, 32 A, 1 Ö, 24 V DC, Gleichstrombetätigung

Schütz, Anwendung: Schütze für 4-polige elektrische Verbraucher, Schütze bis 200 A, 4-polig, Einsatzart: AC-1: Nicht-induktive oder schwach induktive Lasten, Widerstandsöfen, NAC-3: Normale AC-Induktionsmotoren: Anlaufen, Abschalten während des Betriebs, Anschlusstechnik: Schraubklemmen, Polzahl: 4-polig, 380 V 400 V: Ie= 18 A, konventioneller thermischer Freiluftstrom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 32 A, geschlossen: Ith= 27 A, konventionelle freie Luft thermischer Strom, 1-polig offen: Ith= 84 A, geschlossen: Ith= 76 A, 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7,5 kW, 660 V 690 V: P= 11 kW, Kontakte N/C = Öffner: 1 Öffner , Anleitung: Kontakte nach EN 50 012., integrierte Entstörschaltung in der Betätigungselektronik, mit Spiegelkontakt., Spannung AC/DC: DC-Betrieb

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $112.55
Stückpreis: $112.55
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILMP 4-poliger Leistungsschütz
Katalognummer
118913
Produkt Länge/Tiefe
97 mm
Produkthöhe
85 mm
Produktbreite
58 mm
Produktgewicht
0.596 kg
Zertifikat(e)
CSA Class No.: 2411-03, 3211-04
UL File No.: E29096
VDE 0660
UL
CSA
CSA File No.: 012528
CE
CSA-C22.2 No. 60947-4-1-14
IEC/EN 60947-4-1
UL Category Control No.: NLDX
IEC/EN 60947
UL 60947-4-1
Kataloghinweise
Auch gemäß AC-3e getestet.
EAN
4015081170401
Modellcode
DILMP32-01(RDC24)

Produktspezifikationen

Anzahl der Pole
4-polig
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Ausstattung:
Spiegelkontakt
Schutzbeschaltung in der Betätigungselektronik
Betriebsfrequenz
5000 mechanische Schaltspiele/h (DC-betätigt)
5000 mechanische Schaltspiele/h (AC-betätigt)
Verschmutzungsgrad
3
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-3
Anbindung an SmartWire-DT
Ja
In Verbindung mit DIL-SWD SmartWire DT Schützmodul
Bemessungsstoßspannungsfestigkeit (Uimp)
8000 V AC
Betriebsklasse
AC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten
AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen
Verbindung
Schraubklemmen
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Umgebungsbetriebstemperatur (gekapselt) – min
25 °C
Umgebungstemperatur Lagerung - max
80 °C
Umgebungstemperatur Lagerung - min
40 °C
Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig
2 HP
Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
7.5 HP
Zugeordnete Motorleistung bei 230/240 V, 60  Hz, 1-phasig
5 HP
Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig
10 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
15 HP
Zugeordnete Motorleistung bei 575/600 V, 60 Hzm 3-phasig
20 HP
Konvention. therm. Strom ith (1-polig, gekaps.)
76 A
Konvention. therm. Strom ith (3-polig, gekaps.)
27 A
Konvention. therm. Strom ith b. 55°C (3-polig, off.)
29 A
Konvention. therm. Strom ith der Hptkontakte (1-polig, offen)
84 A
Geräteverlustleistung, stromabhängig pvid
6.6 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
2.2 W
Schaltzeit (DC-betätigt, Schließer, Schließzeit) - max
47 ms
Schaltzeit (DC-betätigt, Schließer, Öffnungszeit) - max
30 ms
Anwendung
Leistungsschütze für 4-polige Stromverbraucher
Produktkategorie
Schütze
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Lichtbogenzeit
10 ms
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubanschluss
Schraubendrehergröße
0,8 x 5,5/1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
2, Anschlussschraube, Pozidriv-Schraubendreher
Spannungsart
Gleichstrom
Schutzart
IP00
Anzahl der Hilfskontakte (Öffner)
1
Anzahl Hilfskontakte (Schließer)
0
Anzahl der Kontakte (Öffner)
1
Anzahl Kontakte (Öffner) als Hauptkontakte
0
Anzahl Hauptkontakte (Schließer)
4
Leistungsaufnahme (Anzug) bei DC
12 W
Leistungsaufnahme (Halteleistung) bei DC
0.9 W
Bemessungsausschaltvermögen bei 220/230 V
180 A
Bemessungsausschaltvermögen bei 380/400 V
180 A
Bemessungsausschaltvermögen bei 500 V
180 A
Bemessungsausschaltvermögen bei 660/690 V
120 A
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Abfallspannung
0,2 - 0,6 x UC, DC-betätigt
Überspannungskategorie
III
Einschaltdauer
100%
Lebensdauer, mechanisch
10.000.000 Schaltvorgänge (DC-betätigt)
10.000.000 Schaltvorgänge (AC-betätigt)
Anzugsspannung
0,85 - 1,1 V AC/DC x Us
0,7 - 1,2 V DC x Uc
Sichere Trng
440 V AC, Zwischen den Kontakten, Entspricht EN 61140
440 V AC, Zwischen Spule und Kontakten, Entspricht EN 61140
Reststrom
1 mA (bei Ansteuerung von A1 - A2 aus der Elektronik bei 0-Signal)
Schr-Grö
M3,5, Anschlussschraube, Steuerstromleitungen
M5, Anschlussschraube, Hauptleiter
Anschlusskap. (mehrdräht.)
1 x 16 mm², Hauptleiter
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
10 A, 600 VAC, (UL/CSA)
1 A, 250 VDC, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
A600, AC-betätigt (UL/CSA)
P300, DC-betätigt (UL/CSA)
Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,75 - 1,5) mm²
2 x (0,75 - 1,5) mm²
Schockfestigkeit
7 g, S Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
5 g, Ö Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
10 g, S Hauptkontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
Anschlusskapazität (fest)
1 x (0,75 - 4) mm², Steuerstromleitungen
2 x (0,75 - 10) mm², Hauptleiter
1 x (0,75 - 16) mm², Hauptleiter
2 x (0,75 - 2,5) mm², Steuerstromleitungen
1 x (0,75 - 2,5) mm²
Anschlusskapazität (ein-/mehrdrähtig AWG)
18 - 14, Steuerstromleitungen
18 - 6, Hauptleiter
Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
40 A, Maximale Bemessungsbetriebsleistung (UL/CSA)
Anzugsdrehmoment
3 Nm, Schraubklemmen, Hauptleiter
1,2 Nm, Schraubklemmen, Steuerstromleitungen
Anschlusskapazität (feindrähtig)
1 x (0,75 - 2,5) mm²
2 x (0,75 - 2,5) mm²
Bemessungssteuerspeisespannung (Us) bei DC - max
27 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Bemessungsisolationsspan. (Ui)
690 V
Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN 60947)
238 A
Bemessungsbetriebsstrom (le) bei AC-1, 380 V, 400 V, 415 V
32 A
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
18 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
18 A
Bemessungsbetriebsstrom (le) bei AC-3, 440 V
18 A
Bemessungsbetriebsstrom (le) bei AC-3, 500 V
18 A
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
12 A
Bemess.betriebsstrom (le) bei AC-4, 400 V
15 A
Bemessungsbetriebsstrom (le) bei DC-1, 110 V
32 A
Bemessungsbetriebsstrom (le) bei DC-1, 220 V
32 A
Bemessungsbetriebsstrom (le) bei DC-1, 60 V
32 A
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
32 A
Bemessungsbetriebsleistung bei AC-1, 220/230 V, 50 Hz
12 kW
Bemessungsbetriebsleistung bei AC-1, 240 V, 50 Hz
13 kW
Bemessungsbetriebsleistung bei AC-1, 380/400 V, 50 Hz
20 kW
Bem.betriebsleistg bei AC-1, 415 V, 50 Hz
22 kW
Bemessungsbetriebsleistung bei AC-1, 440 V, 50 Hz
23 kW
Bem.betriebsleistg bei AC-1, 500 V, 50 Hz
26 kW
Bemessungsbetriebsleistung bei AC-1, 690 V, 50 Hz
35 kW
Bem.betriebsleistg bei AC-3, 240 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
7.5 kW
Bem.betriebsleistg bei AC-3, 415 V, 50 Hz
10 kW
Bemessungsbetriebsleistung bei AC-4, 380/400 V, 50 Hz
7 kW
Bemess.betriebsleistg (NEMA)
11 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Widerstand je Pol
2.7 mΩ
Statische Verlustleistung, stromunabhängig PVS
0.9 W
Abisolierlänge (Hilfsleiter)
10 mm
Abisolierlänge (Hauptleiter)
10 mm
Bemess.kurzschlussstrom (einf. Bemess.)
125 A max. Sicherung, SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
125 A max. CB, SCCR (UL/CSA)
Bemessungskurzschlussstrom (hoher Fehlerstrom bei 480 V)
10/100 kA, Sicherung, SCCR (UL/CSA)
125/70 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
50/32 A, max. CB, SCCR (UL/CSA)
10/65 kA, CB, SCCR (UL/CSA)
Bemessungskurzschlussstrom (hoher Fehlerstrom bei 600 V)
50/32 A, max. CB, SCCR (UL/CSA)
10/100 kA, Sicherung, SCCR (UL/CSA)
10/22 kA, CB, SCCR (UL/CSA)
125/100 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 400 V
16 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 690 V
16 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 400 V
35 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 690 V
35 A gG/gL
Zweckbestimmung von Entladungslampen mit Vorschaltgerät
40 A (480V 60Hz 3-phasig, 277V 60Hz 1-phasig)
40 A (600V 60Hz 3-phasig, 347V 60Hz 1-phasig)
Zweckbestimmung der festgelegten Anwendung
25 A, FLA 480 V 60 Hz 3-phasig, 100.000 Zyklen gemäß UL 1995, (UL/CSA)
150 A, LRA 480 V 60 Hz 3-phasig, 100.000 Zyklen gemäß UL 1995, (UL/CSA)
Zweckbestimmung der Aufzugssteuerung
10 PS, 480 V 60 Hz 3-phasig, (UL/CSA)
11 A, 200 V 60 Hz 3-phasig, (UL/CSA)
15,2 A, 240 V 60 Hz 3-phasig, (UL/CSA)
3 PS, 200 V 60 Hz 3-phasig, (UL/CSA)
14 A, 480 V 60 Hz 3-phasig, (UL/CSA)
17 A, 600 V 60 Hz 3-phasig, (UL/CSA)
5 PS, 240 V 60 Hz 3-phasig, (UL/CSA)
15 PS, 600 V 60 Hz 3-phasig, (UL/CSA)
Zweckbestimmung der Kühlsteuerung (nur CSA)
40 A, FLA 480 V 60 Hz 3-phasig; (CSA)
180 A, LRA 600 V 60 Hz 3-phasig; (CSA)
240 A, LRA 480 V 60 Hz 3-phasig; (CSA)
30 A, FLA 600 V 60 Hz 3-phasig; (CSA)
Zweckbestimmung der Widerstandslufterwärmung
40 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)
40 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)
Zweckbestimmung von Wolframglühlampen
40 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)
40 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)
Konvention. therm. Strom ith b. 40°C (3-polig, off.)
32 A
Konvention. therm. Strom ith b. 50°C (3-polig, off.)
30 A
Konvention. therm. Strom ith b. 60°C (3-polig, off.)
28 A
Bemess.betriebsleistg bei AC-3, 440V, 50Hz
10.5 kW
Bemessungsbetriebsleistung bei AC-3, 500 V, 50 Hz
12 kW
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
11 kW
Betätigungsspannung
24 VDC
Höhe
Max. 2000 m
Betriebsspannung bei AC 50 Hz – min.
24 V
Betriebsspannung bei AC 50 Hz – max.
690 V
Betriebsspannung bei AC 60 Hz – min.
24 V
Betriebsspannung bei AC 60 Hz – max.
690 V

ETIM for 118913 Niederspannungsschaltgeräte (EC000066)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Anzahl der Öffner als Hauptkontakte (EF001375) 0
Anzahl der Schließer als Hauptkontakte (EF001374) 4
Anschlussart Hauptstromkreis (EF006819) Screw connection
Betriebsspannung AC 50 Hz (EF008206) 24 V
Betriebsspannung AC 60 Hz (EF008207) 24 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) 32 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) 18 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 7.5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495) 15 A
Bemessungsbetriebsleistung bei AC-4, 400 V (EF008496) 7 kW
Bemessungsbetriebsleistung NEMA (EF011960) 11 kW
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Öffner (EF001377) 1
Geeignet für Reiheneinbau (EF001126) false
Breite (EF000008) 58 mm
Höhe (EF000040) 85 mm
Tiefe (EF000049) 97 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILMP32-01(RDC24) Y7-118913 118913 ES_109869.pdf 2 Mbytes DILMP32-01(RDC24) Y7-118913 118913 ES_109869.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
