DILH2600/22(RAW250) 125945 XTCEC26R22B EATON ELECTRIC Contactor de potencia Conexión a tornillo 3 polos + 2 .. Ver más grande

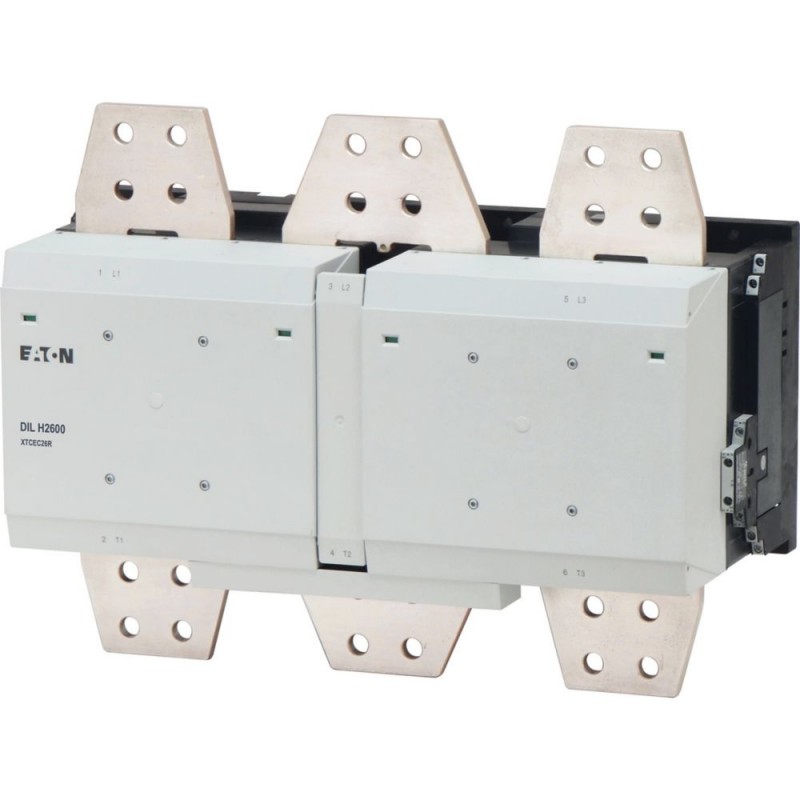

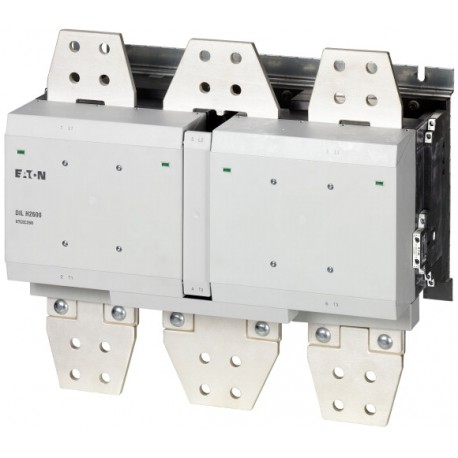

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DILH2600/22(RAW250) 125945 XTCEC26R22B EATON ELECTRIC Contactor de potencia Conexión a tornillo 3 polos + 2 ..

DILH2600/22(RAW250)

125945

XTCEC26R22B

EATON-MOELLER

Contactor de potencia; Conexión a tornillo; 3 polos + 2 NO + 2 NC; 2600 A; AC-1; RAW250

Contactor de potencia Conexión a tornillo 3 polos + 2 NO + 2 NC 2600

Contactor, Ith =Ie: 3185 A, RAW 250: 230 - 250 V 50 - 60 Hz/230 - 350 V CC, AC y DC, Conexión por tornillo

Más detalles


Interruptores de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores más de 170 A

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $24,582.38
Precio unitario: $24,582.38

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Contactor, Ith =Ie: 3185 UNA CRUDA 250: 230 - 250 V (50 - 60 Hz/230 - 350 V DC, AC y DC de operación, Tornillo de conexión
Contactor de Aplicación: la Red de contactores de potencia para cargas resistivas de 1000 a, AC -1 contactores mayor que 1000, categoría de Utilización: AC-1: No inductivas o ligeramente cargas inductivas, hornos de resistencia, técnica de Conexión: conexión de Tornillo, corriente de operación Nominal de CA-1 Convencional de aire libre de la corriente térmica, de 3 polos, 50 - 60 Hz Abierto a 40 °C: Ith =Ie= 3185 A, corriente de operación Nominal de CA-1 Convencional de aire libre de la corriente térmica, 1 polo abierto: Ith= 6500 Una, Para uso con: DILM820-XHI..., Instrucciones: integrado supresor de circuito de accionamiento de la electrónica, 660 V 690 V o 1000 V: no directamente revertir, Tensión AC/DC: AC y DC de operación

Programa de entrega

Gama de productos
Contactores
Aplicación
La red contactores de potencia para cargas resistivas de 1000
Subrango
AC -1 contactores mayor que 1000
Categoría de utilización
AC-1: No inductivas o ligeramente cargas inductivas, hornos de resistencia
Técnica de conexión
Tornillo de conexión
Corriente de operación nominal
AC-1Convencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 HzAbiertoa 40 °C [Ith=Yoe]
3185 Un
AC-1Convencionales de aire libre de la corriente térmica, 1 poloabierto [Ith]
6500 Una
Contacto secuencia
210S058
Para el uso con
DILM820-XHI...
Accionamiento de tensión
RAW 250: 230 - 250 V (50 - 60 Hz/230 - 350 V CC
Voltaje de AC/DC
AC y DC de operación
Contactos auxiliares
las variantes posibles en contacto auxiliar módulo de opciones de montaje
en el lateral: 2 x DILM820-XHI11(V)-SI; 2 x DILM820-XHI11-SA
Lado de montaje de contactos auxiliares
2100DRW-97
Instrucciones
Enclavada oponerse a los contactos según IEC/EN 60947-5-1 Apéndice L, dentro de los contactos auxiliares del módulo
Los contactos auxiliares se utiliza como espejo de los contactos según IEC/EN 60947-4-1 Apéndice F (no N/C tarde abierto)
Instrucciones
integrado supresor de circuito de accionamiento de la electrónica
660 V 690 V o 1000 V: no invertir directamente
Nota sobre el producto
Clásico DILM1600, DILH2000, DILH2200
A1/A2 werden wie bisher gewohnt un Spannung gelegt
Directamente desde el PLC
Una mueren Anschlüsse A3/A4 kann direkt ein 24-V-Ausgang der SPS angeschlossen werden.
A partir de una baja potencia de accionamiento del dispositivo
Gering belastbare Befehlsgeber wie Leiterplattenrelais, Befehlsgeräte oder Positionsschalter können direkt un A10/A11 angeschlossen werden.

① A Parar en el evento de una emergencia de emergencia (desconexión)

② Max. La capacitancia del Cable 6 nF

Datos técnicos

General
Normas
IEC/EN 60947, VDE 0660, UL, CSA, CCC
La esperanza de vida, mecánicaAC operados [Operaciones]
5 x 10Seis
La esperanza de vida, mecánicaDC operado [Operaciones]
5 x 10Seis
La frecuencia de operación, mecánicaAC operados [Operaciones/h]
Mil
La frecuencia de operación, mecánicaDC operado [Operaciones/h]
Mil
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-40 - +60 °C
Temperatura ambienteAlmacenamiento
- 40 - + 80 °C
Posición de montaje
210N017210N018
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msContactos principalesN/S de contacto
10 g
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msContactos auxiliaresN/S de contacto
10 g
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msContactos auxiliaresN/C contacto
8 g
Grado de Protección
IP00
Altitud
Max. 2000 m
Peso
35.2 kg
Capacidad del Terminal de cable principalEmbarrado [Ancho]
100 mm
Cable de conexión de tornillo/perno
M12
Par de apriete
35 Nm
Capacidad del Terminal de circuito de control de cablesSólido
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDos
Capacidad del Terminal de circuito de control de cablesFlexible con el casquillo
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDos
Capacidad del Terminal de circuito de control de cablesSólido o trenzado
18 - 14 AWG
Pelar longitud
10 mm
Circuito de Control del cable de conexión de tornillo/perno
M3.5
Par de apriete
1.2 Nm
HerramientaEl cable principalAncho entre caras
18 mm
HerramientaCircuito de Control de cablesDestornillador Pozidriv
2 Tamaño de la
HerramientaCircuito de Control de cablesDestornillador estándar
0.8 x 5.5/1 x 6 mm
Principal la realización de rutas de
Nominal soportada de impulso de voltaje [Uimp]
8000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
1000 V AC
Tensión nominal [Ue]
1000 V AC
Aislamiento de seguridad según EN 61140entre bobina y contactos
500 V AC
Aislamiento de seguridad según EN 61140entre los contactos
500 V AC
La capacidad de fabricación (p.f. IEC/EN 60947)
9840 Un
Capacidad de ruptura220 V 230 V
8200 Un
Capacidad de ruptura380 V 400 V
8200 Un
Capacidad de ruptura500 V
8200 Un
Capacidad de ruptura660 V 690 V
8200 Un
Capacidad de ruptura1000 V
Un 5800
Vida útil de los componentes
AC1: Ver → Ingeniería, curvas características de
CA
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 HzAbiertoa 40 °C [Ith=Yoe]
3185 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 HzAbiertoa 50 °C [Ith=Yoe]
2847 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 HzAbiertoa 55 °C [Ith=Yoe]
2716 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 HzAbiertoa 60 °C [Ith=Yoe]
2600 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, 1 poloNota
en máximo permisible de temperatura del aire ambiente
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, 1 poloabierto [Ith]
6500 Una
Actual de la pérdida de calor
3 polos, en la Ith(60°)
249 W
Imán de los sistemas de
Tolerancia de tensiónUS
230 - 250 V, 50/60 Hz
230 - 350 V CC
Tolerancia de tensiónAC operados [Pick-up]
0.7 x US min- 1.15 x US maxx US
Tolerancia de tensiónDC operado [Pick-up]
0.7 x US min- 1.15 x US maxx US
Tolerancia de tensiónAC operados [abandono]
0.2 x US max- 0.6 x US minx US
Tolerancia de tensiónDC operado [abandono]
0.2 x US max- 0.6 x US minx US
El consumo de energía de la bobina en frío y 1.0 x USNota en el consumo de energía
Transformador de Control con uk≦ 7%
El consumo de energía de la bobina en frío y 1.0 x USPull-en el poder [Pick-up]
1600 VA
El consumo de energía de la bobina en frío y 1.0 x USPull-en el poder [Pick-up]
1400 W
El consumo de energía de la bobina en frío y 1.0 x USPotencia de sellado [Sellado]
36.5 VA
El consumo de energía de la bobina en frío y 1.0 x USPotencia de sellado [Sellado]
17.3 W
Factor del deber
100 % DF
El tiempo de cambio en el 100 % de US(valor recomendado)Contactos principalesEl cierre de retraso
70 ms
El tiempo de cambio en el 100 % de US(valor recomendado)Contactos principalesRetardo de apertura
40 ms
El comportamiento en el marginal y condiciones transitoriasSelladoInterrupciones de voltaje(0 ... 0,2 x Uc min) ≦ 10 ms
El tiempo es un puente con éxito
El comportamiento en el marginal y condiciones transitoriasSelladoInterrupciones de voltaje(0 ... 0,2 x Uc min) > 10 ms
Caída de la contactor
El comportamiento en el marginal y condiciones transitoriasSelladoCaídas de tensión(0.2 ... 0,6 x Uc min) ≦ 12 ms
El tiempo es un puente con éxito
El comportamiento en el marginal y condiciones transitoriasSelladoCaídas de tensión(0.2 ... 0,6 x Uc min) > 12 ms
Caída de la contactor
El comportamiento en el marginal y condiciones transitoriasSelladoCaídas de tensión(0.6 0.7 ... x Uc min)
Contactor permanece encendido
El comportamiento en el marginal y condiciones transitoriasSelladoEl exceso de tensión(1.15 ... 1.3 x Uc max)
Contactor permanece encendido
El comportamiento en el marginal y condiciones transitoriasSelladoRecoger la fase(0 ... 0,7 x Uc min)
Contactor no enciende
El comportamiento en el marginal y condiciones transitoriasSelladoRecoger la fase(0.7 x Uc min... 1.15 x Uc max)
Contactor de interruptores con certeza
Admisible de transición resistencia de contacto(de la parte externa del circuito de control del dispositivo cuando el accionamiento A11)
≦ 500 mΩ
PLC de nivel de señal (A3 - A4) IEC/EN 61131-2 (tipo 2)Alta
15 V
PLC de nivel de señal (A3 - A4) IEC/EN 61131-2 (tipo 2)Baja
5 V
Compatibilidad electromagnética (EMC)
Compatibilidad electromagnética
Este producto está diseñado para funcionar en entornos industriales (entorno). Su uso en entornos residenciales (medio ambiente B) puede causar radio-interferencia de la frecuencia, que requieren nuevas medidas de supresión de ruido.
Clasificación de los datos para los tipos aprobados
Capacidad de conmutaciónDe uso General
2600 Un
Contactos auxiliaresServicio De PilotoAC operados
A600
Contactos auxiliaresServicio De PilotoCC operada
P300
Contactos auxiliaresDe Uso GeneralCA
600 V
Contactos auxiliaresDe Uso GeneralCA
15 Un
Contactos auxiliaresDe Uso GeneralDC
250 V
Contactos auxiliaresDe Uso GeneralDC
Uno
De Propósito Especial De CalificacionesResistencia De Calefacción De Aire480V 60Hz 3phase, 277V 60Hz 1phase
2600 Un
De Propósito Especial De CalificacionesResistencia De Calefacción De Aire600 V 60 hz 3phase, 347V 60Hz 1phase
2600 Un

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
2600 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
83 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
13 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-40 °C
Ambiente de funcionamiento temperatura máx.
+60 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / contactor de Potencia, interruptores de corriente ALTERNA (EC000066)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / Contactor (LV) / contactor de Potencia, interruptores de corriente ALTERNA ([email protected] [AAB718015])
Clasificados de control de la tensión de alimentación Us AC 50HZ
230 - 250 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
230 - 250 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
230 - 250 V
Voltaje tipo de accionamiento
AC/DC
El funcionamiento nominal actual de la Ie en AC-1, 400 V
2600 Un
El funcionamiento nominal actual de la Ie en AC-3 A 400 V
0 Un
El funcionamiento nominal de alimentación en AC-3 A 400 V
0 kW
El funcionamiento nominal actual de la Ie en AC-4, 400 V
0 Un
El funcionamiento nominal de alimentación en AC-4, 400 V
0 kW
El funcionamiento nominal de alimentación NEMA
0 kW
Modular versión
No
Número de contactos auxiliares como contacto normalmente abierto
Dos
Número de contactos auxiliares como contacto normalmente cerrado
Dos
Tipo de conexión eléctrica del circuito principal
La conexión ferroviaria
Número de contactos normalmente cerrados como contacto principal
Cero
Número de contactos principales como contacto normalmente abierto
Tres

Aprobaciones

Normas De Producto
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 Nº 60947-4-1-14; marcado CE
UL File No.
E29096
UL Categoría de Control No.
NLDX
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
3211-04
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No

Características

Lado de montaje de contactos auxiliares
2100DRW-97
las variantes posibles en contacto auxiliar módulo de opciones de montaje
en el lateral: 2 x DILM820-XHI11(V)-SI; 2 x DILM820-XHI11-SA
Curva característica
210U038
Condiciones de conmutación de 3 polos, no cargas de motor
Características de funcionamiento
No inductivas y ligeramente cargas inductivas
Características eléctricas
Interruptor de encendido: 1 x corriente de operación nominal
Apagar: 1 x corriente de operación nominal
Categoría de utilización
100 % AC-1
Ejemplos típicos de aplicación
Calor eléctrico
Curva característica
210U040
Corto tiempo de carga, de 3 polos
Intervalo de tiempo entre dos ciclos de carga: 15 minutos

Dimensiones

2100DIM-66

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
