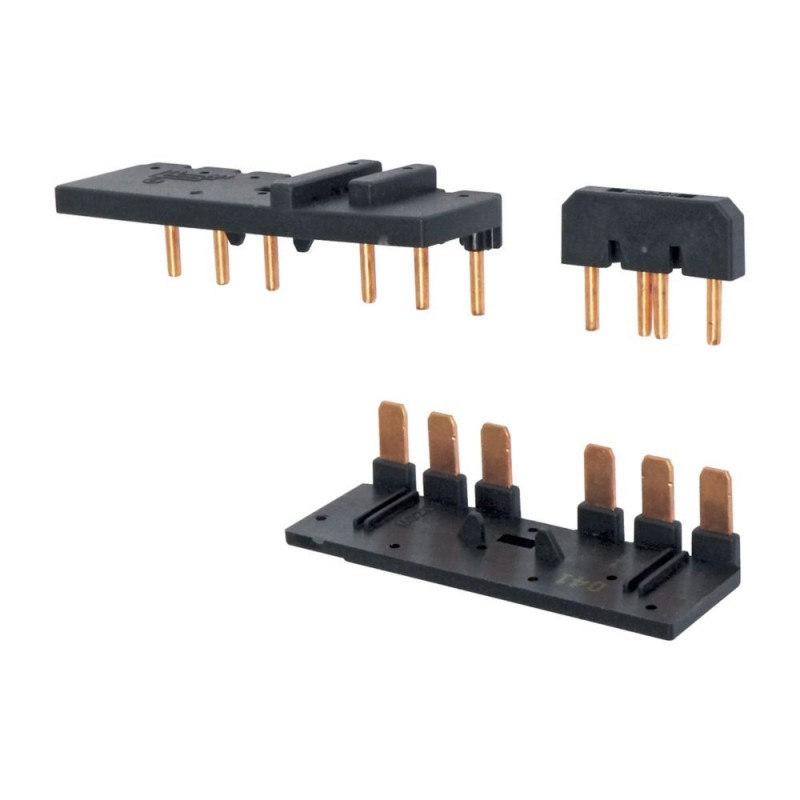

DILM32-XSL 283131 Y7-283131 EATON ELECTRIC Juego de cableado Estrella/Triángulo Para contactores DILM17…38 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DILM32-XSL 283131 Y7-283131 EATON ELECTRIC Juego de cableado Estrella/Triángulo Para contactores DILM17…38

DILM32-XSL

283131

Y7-283131

EATON-MOELLER

Juego de cableado Estrella/Triángulo, Para contactores DILM17…38

Kit de cableado DILM de la serie Moeller® de Eaton, Cableado principal para combinación estrella-triángulo, Para uso con DILM17, DILM25, DILM32

Cableado rápido y confiable mediante puentes de cable de tres polos terminados.

Más detalles


Componentes industriales de baja tensión > Juego de cables para disyuntor

Contactores hasta 170A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $28.79
Precio unitario: $28.79
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Serie Eaton Moeller® DILM Kit de cableado
N.º de catálogo
283131
EAN
4015082831318
Longitud/profundidad de producto
81 mm
Altura del producto
29 mm
Anchura del producto
35 mm
Peso del producto
0.062 kg
Certificación(es)
IEC/EN 60947-4-1
UL
CSA
UL 508
UL Category Control No.: NLRV
CSA Class No.: 3211-04
UL File No.: E36332
CE
CSA File No.: 012528
CSA-C22.2 No. 14-05
Código de modelo
DILM32-XSL

Características y Funciones

Equipado con:
Puente estrella

General

Modelo
Conmutación estrella/triángulo
Categoría del producto
Accesorios

Condiciones climáticas ambientales

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento - máx.
60 °C

Verificación del diseño

Disipación térmica del equipo, dependiente de la corriente Pvid
3.3 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
1.1 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
45 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de temperatura para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 283131 Interruptores de baja tensión (EC002050)
Característica Valor
Apto para varios polos (EF001589) 3
Modelo (EF000010) Conmutación Star-delta

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM32-XSL Y7-283131 283131 ES_283109.pdf 639 Kbytes DILM32-XSL Y7-283131 283131 ES_283109.pdf
