> EATON - MOELLER series>Transformadores >+IP23/30 200706 Y7-200706 ELECTRIC Carcasa IP23 HxWxD 192x184x160 mm Para transformador Montaje en
Anterior producto Siguiente producto

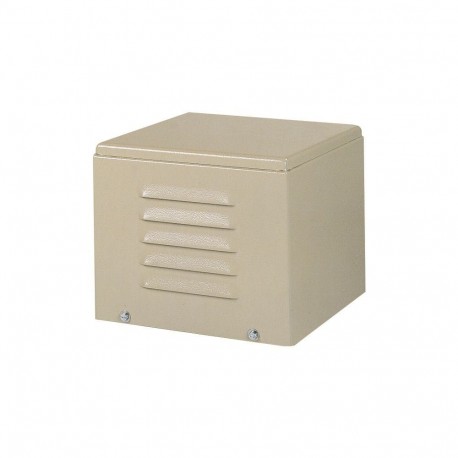

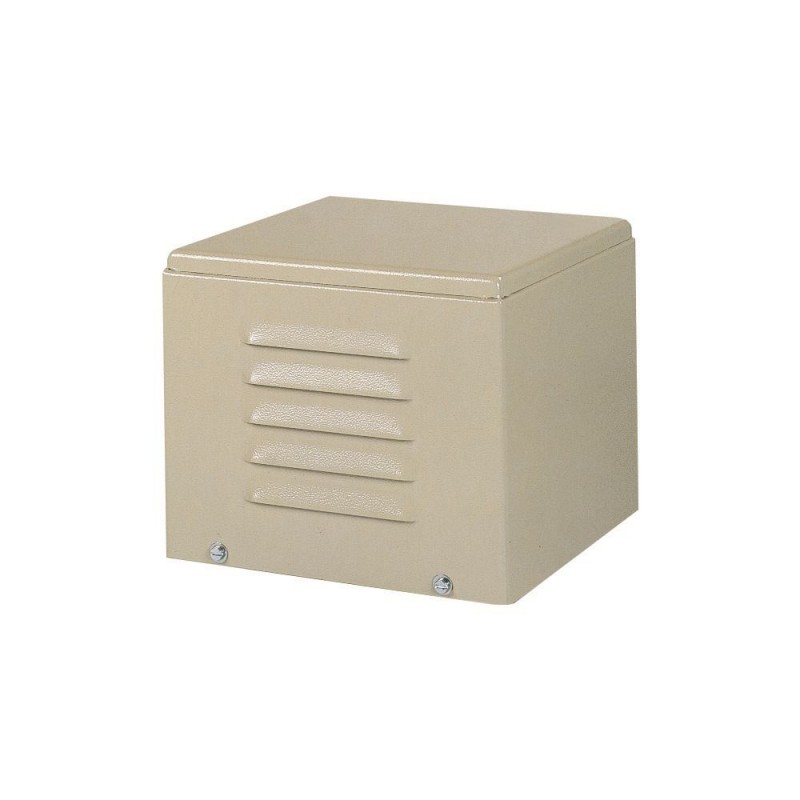

+IP23/30 200706 Y7-200706 EATON ELECTRIC Carcasa IP23 HxWxD 192x184x160 mm Para transformador Montaje en Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

+IP23/30 200706 Y7-200706 EATON ELECTRIC Carcasa IP23 HxWxD 192x184x160 mm Para transformador Montaje en

+IP23/30

200706

Y7-200706

EATON-MOELLER

Carcasa, IP23, HxWxD=192x184x160 mm, Para transformador, Montaje en

Cajas IP23, Para uso con DTZ0.1 ... DTZ0.16

Carcasa IP23 para DTZ0.1 a DTZ0.16, la carcasa se puede utilizar con tensión primaria o secundaria de 42 V a máx., 1000 V, incluidas las derivaciones

Más detalles


Componentes industriales de baja tensión > Carcasa vacía para aparamenta

Transformadores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


IP23 recintos, Para su uso con DTZ0.1 ... DTZ0.16
IP23 recinto para DTZ0.1 a DTZ0.16, alojamiento puede ser utilizado con primaria o secundaria de voltaje de 42 V a max, 1000 V, teniendo

Programa de entrega

Gama de productos
Accesorios
Accesorios
IP23 recintos
Para el uso con
DTZ0.1 ... DTZ0.16
Cu factor de
0,00 kg

Datos técnicos

General
Temperatura ambiente
-25 - 40

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+40 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / carcasa Vacío para las celdas (EC000712)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Componente de baja tensión de la tecnología de conmutación de Vacío / de la vivienda para los dispositivos de conmutación ([email protected] [AKN343014])
Material de la carcasa
De acero
Ancho
184 mm
Altura
192 mm
Profundidad
160 mm
Con la cubierta transparente
No
Adecuado para parada de emergencia
No
Modelo
Construido-en
Grado de protección (IP)
IP23
Grado de protección (NEMA)
Otros

Dimensiones

390X299

ETIM for 200706 Interruptores de baja tensión (EC000712)
Característica Valor
Material de carcasa (EF001596) Acero
Anchura (EF000008) 160 mm
Altura (EF000040) 184 mm
Profundidad (EF000049) 192 mm
Con tapa transparente (EF001094) No
Apto para parada de emergencia (EF001433) No
Modelo (EF000010) Instalación
Grado de protección (IP) (EF005474) IP23
Grado de protección (NEMA) (EF011959) Otros

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
