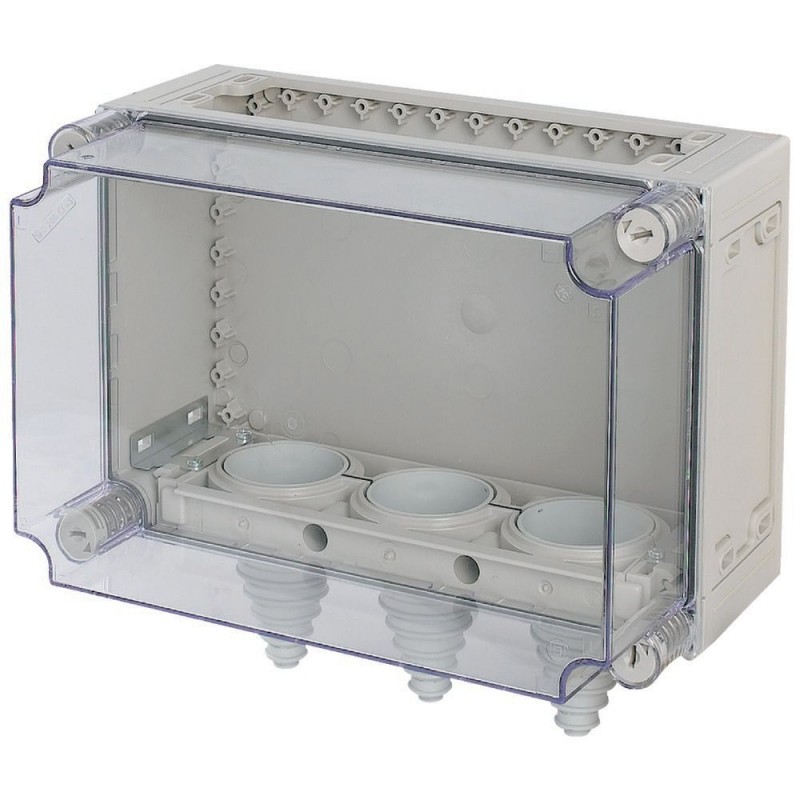

KST43-200 086385 Y7-86385 EATON ELECTRIC Caja de material aislante Con conos de goma HxWxD 250x375x225mm Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

KST43-200 086385 Y7-86385 EATON ELECTRIC Caja de material aislante Con conos de goma HxWxD 250x375x225mm

KST43-200

086385

Y7-86385

EATON-MOELLER

Caja de material aislante, Con conos de goma, HxWxD=250x375x225mm

Eaton xEnergy Safety Ci LV systems LV switchgear. Panel enclosure, with gland plate and cable glands, HxWxD=250x375x225mm

Caja básica para cuadro de distribución con prensaestopas empotrados, policarbonato característico del material, resistente a los impactos, grado de protección IP65, fijaciones de cubierta patentadas con compensación de sobrepresión integrada, placas laterales de la caja cerradas, ciego de superficie completa, paredes abiertas en la parte inferior o superior, los cables se pueden insertar desde la parte delantera a través de placas de prensaestopas divididas, fijaciones de cubierta sellables, RAL 7035, gris (base), transparente ahumado, (cubierta), Profundidad de montaje con placa de montaje = 200 mm, tipo de cubierta: ahumado transparente, tipo de base: prensaestopas superior abierto e inferior

Más detalles


Sistemas de distribución eléctrica (incluidos cuadros de control) > Cajas vacías

Cajas aislantes

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $246.59
Precio unitario: $246.59
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEnergy Safety Ci empty enclosure insulated
Catalog Number
086385
EAN
4015080863854
Product Length/Depth
225 mm
Product Height
250 mm
Product Width
375 mm
Product Weight
3.046 kg
Compliances
IEC/EN 60439-1, VDE 0660 Part 500
RoHS conform
Certifications
EN 61439-2
EN 62208
Model Code
KST43-200

Product specifications

Special features
Low-voltage fuses (IEC/EN 60269, VDE 0636)Sealable cover fastenersSides closed, but with full area knockoutOpen topFitting of cable supports in the distribution board with wedge-lock fastenerGland plate can be split, cables can be inserted from the front
Type
Basic enclosurePanel enclosure with gland plates fittedxEnergy Safety Ci
Features
Cover with overpressure release
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Lower part: 960 °C / cover: 850 °C
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
10 kg per enclosure with support frame and lifting aid met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP65
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 1000 V AC
10.9.3 Impulse withstand voltage
8 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Surface finishing
Passivated
Galvanized
Used with
The reference values indicated in the table apply to the basic elements of the distribution board. As far as devices, terminals etc. fitted into the enclosures are concerned, their own specific technical data and rated values apply.
Degree of protection
Other
IP00 (cable entry open)
IP64 (KST cable entries from above)
IP65
IP65 (KST cable entries from below)
IK10
IP65 (enclosure)
Enclosure material
Plastic
Surface protection
Other
Circuit integrity
Other
Unit type
Stand-alone device
Ambient operating temperature - max
40 °C
Ambient operating temperature - min
-5 °C
Built-in depth
200 mm
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
25 W
Heat diss. ambient 35°C delta T: 20°C wall mount middle encl. top (IEC 60890)
22 W
Heat diss. ambient 35°C delta T:20°C wall mount starting encl. top (IEC 60890)
24 W
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
51 W
Heat diss. ambient 35°C delta T: 35°C wall mount middle encl. top (IEC 60890)
45 W
Heat diss. ambient 35°C delta T:35°C wall mount starting encl. top (IEC 60890)
48 W
Color
Gray
Light gray (RAL 7035, base)
Transparent, smoky gray (cover)
Cover/door color
Transparent
Cover/door model
Closed
Cover/door type
Cover
None
Number of openings (flange plates)
4
Operating altitude without derating - max
2000 mm
Plate thickness (cabinet)
6 mm
Plate thickness (cover/door)
6 mm
RAL-number
7035
Width in number of modular spacings
15
Cable entry type
14 - 68 mm (3x)
Mounting method
Surface mounted (plaster)
Creepage and clearance distances
III/3 to IEC/EN 60439-1 (standard)
Number of rows
0
Functions
Extension possible
Flammability characteristics of glow rod test
VDE 0304 Part 3 level IIb, level IIb to IEC 60707
Protection class
II
Number of modules
1
Relative humidity
90 % (at 20 °C)
50 % (at 40 °C)
Internal depth
200 mm
Mean ambient operating temperature (24 hours)
35 °C
Mounting depth with mounting plate
200 mm
Nominal current
1600 A
Number of conduit inlets
76
Suitable for
Lightning protection
Outdoor use
Mounting grid
25 mm (DIN 43660)

ETIM for 086385 Sistemas de distribución eléctrica (incluidos cuadros de control) (EC000058)
Característica Valor
Método de montaje (EF000003) Montado superficial (escayola)
Tipo de cobertura (EF000339) Tapa
Versión de la cubierta (EF009212) Cerrado
Tipo de puerta (EF004464) Ninguno
Tapa/puerta transparente (EF006244) Sí
Con candado (EF006306) No
Corriente nominal (In) (EF008873) 1600 A
Altura (EF000040) 250 mm
Anchura (EF000008) 375 mm
Profundidad (EF000049) 225 mm
Profundidad de instalación (EF000218) 200 mm
Profundidad interna (EF001131) 200 mm
Espesor del material de la caja (EF009170) 6 mm
Espesor puerta/tapa (EF009171) 6 mm
Color (EF000007) Gris
Número RAL (EF000116) 7035
Número de módulos (EF004427) 1
Número de filas (EF000266) 0
Ancho en número de espacios modulares (EF002950) 15
Número de aberturas para placas-brida (EF009554) 4
Posibilidad de extensión (EF001088) Sí
Número de entradas de conductos de cables (EF000437) 76
Material de carcasa (EF001596) Plástico
Tratamiento de superficie (EF000139) Otros
Con placa de montaje (EF000118) No
Apto para uso en exteriores (EF003532) Sí
Apto para la protección contra rayos (EF007800) Sí
Grado de protección (IP) (EF005474) Otros
Grado de protección (NEMA) (EF011959) Otros
Clase de protección según IEC 61140 (EF000004) II
Resistencia al impacto (IK) (EF004293) Otros
Integridad del circuito (EF001613) Otros
Tapa con alivio de sobrepresión (EF015940) Sí
