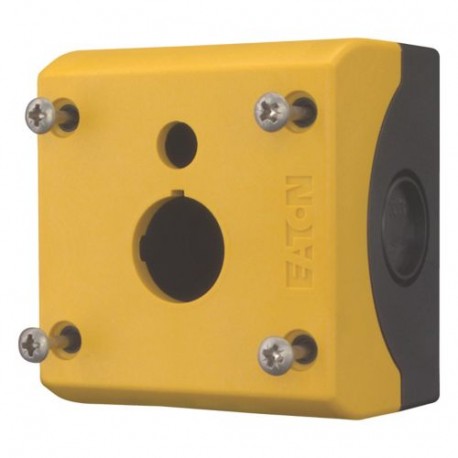

M22-IY1-XPV60 167798 Y7-167798 EATON ELECTRIC Botonera de superficie Aislante Amarilla 1 orificio Para monta.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22-IY1-XPV60 167798 Y7-167798 EATON ELECTRIC Botonera de superficie Aislante Amarilla 1 orificio Para monta..

M22-IY1-XPV60

167798

Y7-167798

EATON-MOELLER

Botonera de superficie, Aislante, Amarilla, 1 orificio, Para montaje con

Eaton Moeller® series M22 Surface mounting enclosure, 1 mounting location, yellow cover, for illuminated ring

Caja de montaje en superficie, Carcasa: Material aislante, Con tornillos de acero de alta calidad, Con entrada de cable adicional en la parte delantera para M22-XPV60... anillo iluminado, Número de ubicaciones: 1, Entrada de cable: trasera: 2 x M16, en la parte superior: 1 x M20, lateral: 2 x M20/M25 (1 x cada lado), Grado de protección: IP66, IP67, IP69K, Color Valor RAL: RAL 1004, Color: Base de la carcasa antracita, Conexión a SmartWire-DT: no, Para usar con: 1 x 22,5, Para usar con: Botones de parada controlada/parada de emergencia

Más detalles


Componentes industriales de baja tensión > Carcasa para dispositivos de mando y señalización

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $25.21
Precio unitario: $25.21
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series M22 Accessory Surface mounting enclosure
Catalog Number
167798
EAN
4015081643752
Product Length/Depth
70 mm
Product Height
30 mm
Product Width
80 mm
Product Weight
0.157 kg
Certifications
CSA Class No.: 3211-03
CSA file No. 012528
IEC/EN 60947-5
UL 508
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
CE marking
UL Category Control No.: NKCR
UL File No.: E29184
UL Listed
CSA certified
Model Code
M22-IY1-XPV60

Features & Functions

Enclosure color
Yellow
Enclosure material
Plastic
Fitted with:
High-grade steel screws
Cable entry in front for M22-XPV60…
Illuminated ring
Knockouts
1 x M20 (cable entry knockout at the top)
2 x M16 (cable entry knockouts at the rear)
2 x M20/25 (cable entry knockout at the side, 1 x each side)
Number of locations
1
RAL-number
1004

General

Degree of protection
IP67/IP69K
NEMA 4X
Opening diameter
22.5 mm

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Communication

Connection to SmartWire-DT
No

Contacts

Force for positive opening - min
0 N

Design verification

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 167798 Interruptores de baja tensión (EC000200)
Característica Valor
Número de puestos de mando (EF001372) 1
Forma de construcción de la carcasa (EF004008) Receptáculo de montaje en superficie
Material de carcasa (EF001596) Plástico
Calidad del material de la carcasa (EF024143) Otros
Diámetro de las aberturas (EF000243) 22.5 mm
Color de la parte superior de la carcasa (EF001373) Amarillo
Grado de protección (IP) (EF005474) IP67/IP69K
Grado de protección (NEMA) (EF011959) 4X
Anchura (EF000008) 80 mm
Altura (EF000040) 30 mm
Profundidad (EF000049) 70 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-IY1-XPV60 Y7-167798 167798 DE_216523.pdf 1 Mbytes M22-IY1-XPV60 Y7-167798 167798 DE_216523.pdf
