> >>CI-B 024315 0004132002 ELECTRIC Caja de material aislante HxWxD 149x87x128mm
Anterior producto Siguiente producto

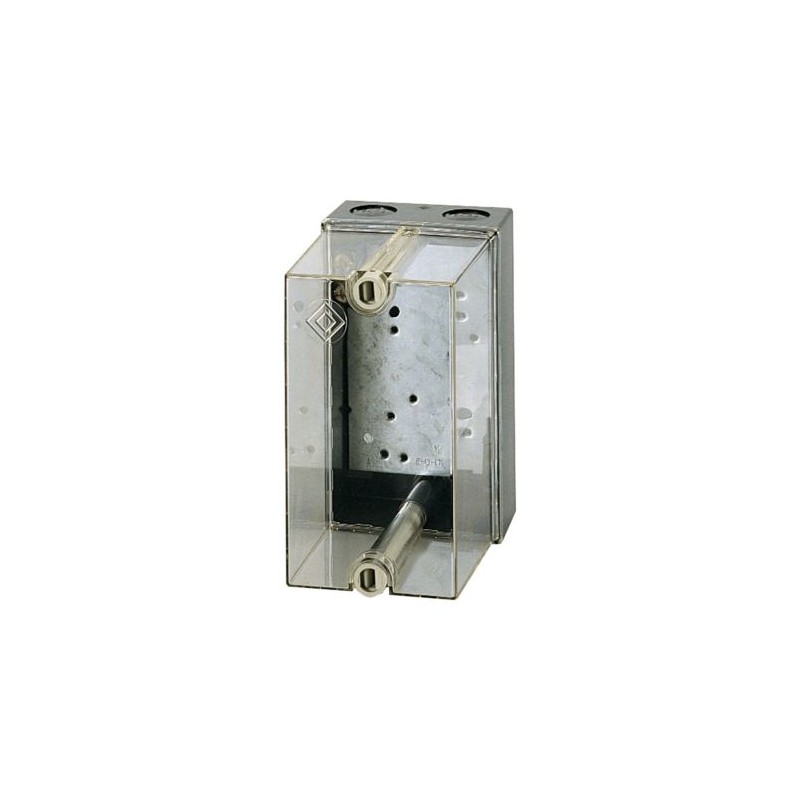

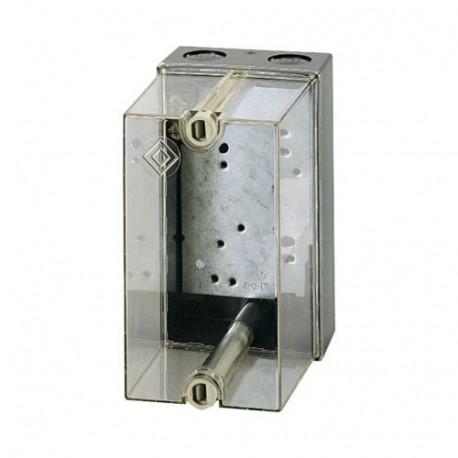

CI-B 024315 0004132002 EATON ELECTRIC Caja de material aislante HxWxD 149x87x128mm Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

CI-B 024315 0004132002 EATON ELECTRIC Caja de material aislante HxWxD 149x87x128mm

CI-B

024315

0004132002

EATON-MOELLER

Caja de material aislante; HxWxD=149x87x128mm

Más detalles


Cajas aislantes

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $38.43
Precio unitario: $38.43

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Aislamiento del recinto, P=149x87x128mm
Aislamiento de gabinete, carcasa Vacío para contactor DIL00AM, gama de Producto: IC-B, C, D entornos básicos, Básicos recintos, métrica nocauts superior, inferior, Con la PLUMA de la terminal, recinto Individual con pre-perforado de la placa de montaje, Tipo de cubierta: Transparente, Dimensiones Ancho: 87 mm, Altura: 149 mm, Profundidad: 128 mm, profundidad de Montaje con placa de montaje: 110 mm, Para utilizar con: DIL00AM

Programa de entrega

Gama de productos
CI-B, C, D entornos básicos
La función básica de
Entornos básicos
La función del producto
CI-B, C, D entornos básicos
Grado de Protección
IP55
Descripción
métrica nocauts superior, inferior
Con la PLUMA de la terminal
Recinto Individual con pre-perforado de la placa de montaje
Tipo de cubierta
Transparente
Dimensiones
Ancho
87 mm
Altura
149 mm
Profundidad
128 mm
Dimensiones
320N085
Gabinete de profundidad
La leyenda de la gráfica
Dimensiones de la parte superior:
Profundidad de montaje con placa de montaje
Profundidad de montaje para carril de montaje de 7.5 mm de altura
Profundidad de montaje para carril de montaje de 15 mm de altura
Gabinete de profundidad
320N163
Profundidad de montaje con placa de montaje
110 mm
Características
Alojamiento vacío para contactor DIL00AM
Para el uso con
DIL00AM
Notas
L

Nocauts

2 x M20

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Por favor, pregunte
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
No aplicable.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / carcasa Vacío para las celdas (EC000712)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Componente de baja tensión de la tecnología de conmutación de Vacío / de la vivienda para los dispositivos de conmutación ([email protected] [AKN343014])
Material de la carcasa
De plástico
Ancho
87 mm
Altura
149 mm
Profundidad
128 mm
Con la cubierta transparente
Sí
Adecuado para parada de emergencia
Sí
Modelo
Montaje en superficie
Grado de protección (IP)
IP55
Grado de protección (NEMA)

Dimensiones

320X219
