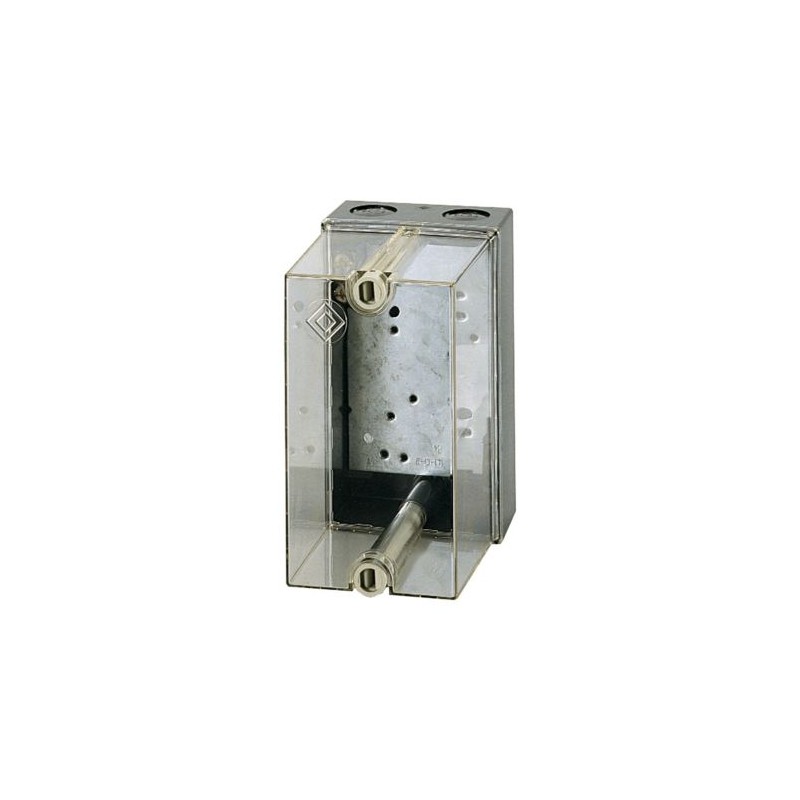

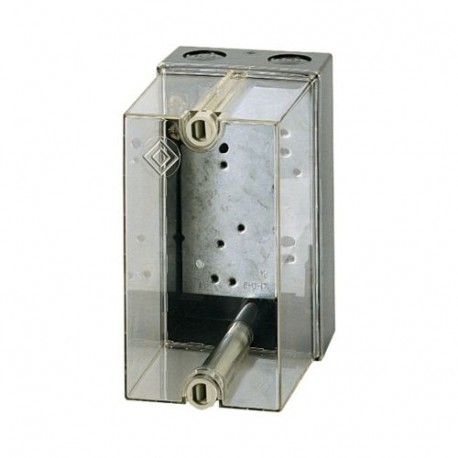

CI-B 024315 Y7-24315 EATON ELECTRIC Coffret isolant, HxLxP 149x87x128mm Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

CI-B 024315 Y7-24315 EATON ELECTRIC Coffret isolant, HxLxP 149x87x128mm

CI-B

024315

Y7-24315

EATON-MOELLER

Coffret isolant, HxLxP=149x87x128mm

Boîte en matériau isolant HxLxP = 149x87x128mm

Eaton Moeller® series CI Insulated enclosure, HxWxD=149x87x128mm

Boîtier isotherme, Boîtier vide pour DIL00AM contacteur, Gamme de produits : Boîtiers de base CI-B, C, D, Boîtiers de base, Débouchables métriques en haut, en bas, Avec borne PEN, Boîtier individuel avec plaque de montage pré-percée, Couvercle type : Transparent, Dimensions Largeur : 87 mm, Hauteur : 149 mm, Profondeur : 128 mm, Profondeur de montage avec plaque de montage : 110 mm, Pour une utilisation avec : DIL00AM

Plus de détails


Appareillage industriel basse tension > Enveloppe vide pour amoire de distribution

Boites isolantes

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $43.27
Prix unitaire: $43.27
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series CI Insulated enclosure
Catalog Number
024315
Model Code
CI-B
EAN
4015080243151
Product Length/Depth
128 mm
Product Height
149 mm
Product Width
87 mm
Product Weight
0.38 kg
Compliances
CE
Catalog Notes
Individual enclosure with pre-drilled mounting plate

Spécifications du produit

Type
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Transparent cover
PEN terminal
Enclosure material
Plastic
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Mounting depth
110 mm
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
Product category
Basic enclosures
Cover/door type
Transparent
Degree of protection
IP55
NEMA Other
Model
Surface mounting
Suitable for
Emergency stop
Knockouts
Metric cable entry knockouts at the top and bottom

ETIM for 024315 Appareillage industriel basse tension (EC000712)
Caractéristique Valeur
Matériau du boîtier (EF001596) Plastique
Largeur (EF000008) 87 mm
Hauteur (EF000040) 149 mm
Profondeur (EF000049) 128 mm
Avec couvercle transparent (EF001094) Oui
Adapté à un arrêt d'urgence (EF001433) Oui
Modèle (EF000010) Montage en saillie
Classe de protection (IP) (EF005474) IP55
Classe de protection (NEMA) (EF011959) Autre

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
CI-B Y7-24315 024315 FR_024315.pdf 111 Kbytes CI-B Y7-24315 024315 FR_024315.pdf
