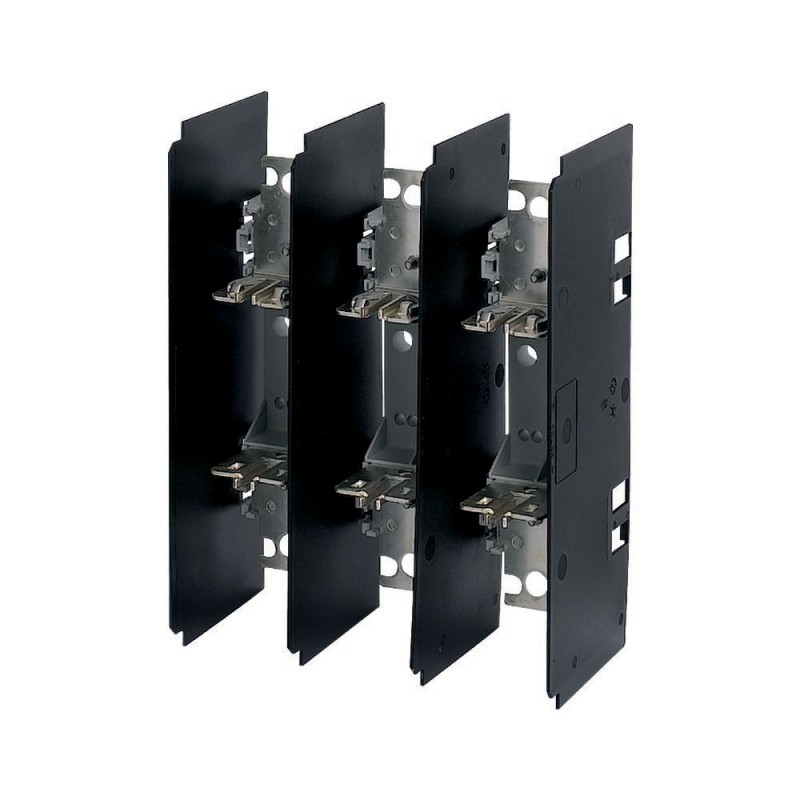

GSU1 289016 Y7-289016 EATON ELECTRIC Base para fusibles NH1 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

GSU1 289016 Y7-289016 EATON ELECTRIC Base para fusibles NH1

GSU1

289016

Y7-289016

EATON-MOELLER

Base para fusibles NH1

Eaton xEffect Accessories LV systems Accessories and replacement parts for LV switchgear. Safety socket, 250A, 500V/250A, 690V/200A, NH1 size

Base de fusibles, corriente nominal de funcionamiento 250 A, fusible máx. 500 V/250 A, fusible máx. 690 V/200 A, tamaño NH1

Más detalles


Disyuntores, fusibles > Base de fusible NH

Bases portafusibles Industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $131.22
Precio unitario: $131.22
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEffect Accessories fuse device NH fuse base
Catalog Number
289016
EAN
4015082890162
Product Length/Depth
107 mm
Product Height
254 mm
Product Width
196 mm
Product Weight
1.6 kg
Compliances
RoHS conform
Certifications
VDE 0636-201
IEC/EN 60 269-2-1
Model Code
GSU1

Delivery program

Type
Amperage Rating
250 A
Number of Poles
Three-pole

Technical data - electrical

Voltage rating at AC
690 V AC
Voltage rating at DC
440 V DC
Rated insulation voltage (Ui)
750 VAC
Rated current (gl/gG) - max
250 A
Rated operation current (Ie)
250 A
Fuse current rating at 500 V - max
250 A
Fuse current rating at 690 V - max
200 A
Frequency rating of contacts
40 Hz - 60 Hz
Operating altitude without derating - max
2000 m
Overvoltage category
III
Pollution degree
3
Direction of incoming supply
As required

Technical data - mechanical

Mounting method
Screw-on
Mounting position
Vertical or horizontal
Degree of protection
IP00
Connection type
Connector M10
Terminal capacity (cable)
16 mm x 0.8 mm (6x) at box terminal
Terminal capacity (copper busbar)
Max. 30 mm x 10 mm for flat busbar at flange connection
Terminal capacity (flange connection) - max
25 mm² - 150 mm² (1x) for cable lugs
Terminal capacity (stranded cable)
25 mm² - 150 mm² (1x) at box terminal
70 mm² - 150 mm² at clamp-type terminal
70 mm² - 95 mm² (2x) at double clamp-type terminal
Tightening torque
30 Nm - 35 Nm
4.5 Nm
Construction size
NH1
Construction size fuse insert
NH1
Bus-mounting type
No
Screw diameter for flange connection
M10
Swivelling mechanism
No
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Design verification as per IEC/EN 61439 - technical data

Heat dissipation at Ith DC without NH-SE
8.6 W
Heat dissipation at ith AC without NH-SE
12.9 W
Ambient operating temperature details
-20 °C - 55 °C
Admissible heat dissipation (NH-SE) - max
23 W

Additional information

Functions
NH fuse base
Used with
NH fuse base
Fuse bases

ETIM for 289016 Disyuntores, fusibles (EC000067)
Característica Valor
Tamaño de construcción (EF002566) NH1
Método de montaje (EF000003) Para atornillar
Método de conexión (EF000124) Conector M10
Número de polos (EF001391) 3
Corriente nominal (EF000227) 250 A
Tipo de caballete (EF002573) Sí
Dispositivo de pivotaje (EF002574) No
Con contacto adicional (EF020645) No
Libre de halógenos (EF000025) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
