> EATON - MOELLER>Bases de fusíveis industriais>GSU1 289016 Y7-289016 ELECTRIC base de fusível NH1
ANUNCIAR
Produto anterior Próximo produto

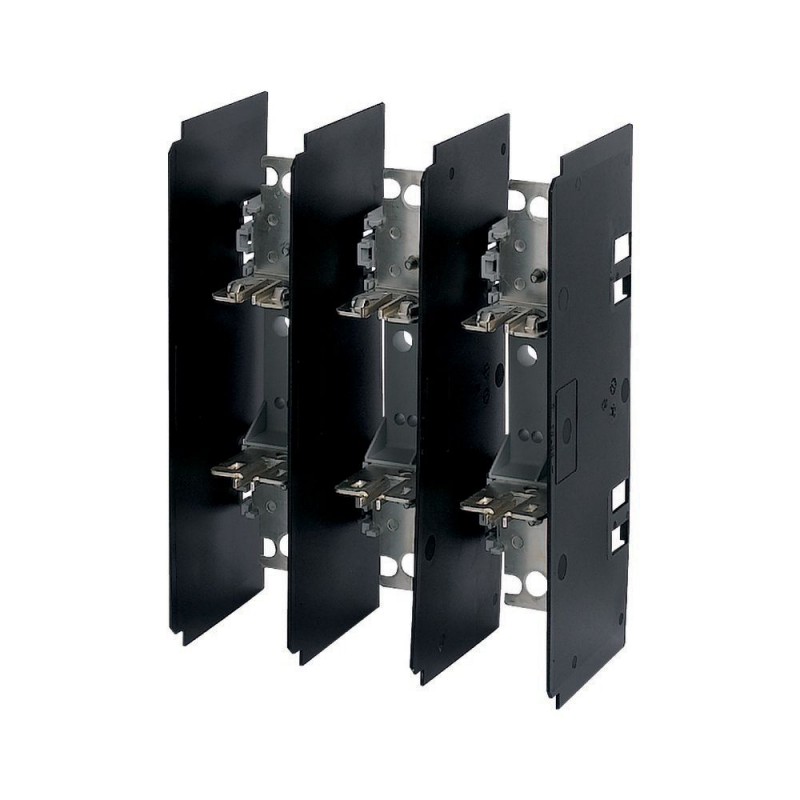

GSU1 289016 Y7-289016 EATON ELECTRIC base de fusível NH1 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

GSU1 289016 Y7-289016 EATON ELECTRIC base de fusível NH1

GSU1

289016

Y7-289016

EATON-MOELLER

base de fusível NH1

Base do fusível NH1

Eaton xEffect Accessories LV systems Accessories and replacement parts for LV switchgear. Safety socket, 250A, 500V/250A, 690V/200A, NH1 size

Base do fusível, classificação de corrente operacional 250 A, fusível máximo 500 V / 250 A, fusível máximo 690 V / 200 A, tamanho NH1

Mais detalhes


Disjuntores, fusíveis > Base de fusível NH

Bases de fusíveis industriais

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $132.26
Preço unitário: $132.26
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEffect Accessories fuse device NH fuse base
Catalog Number
289016
Packing Unit
Case Pack
EAN
9007912802808
Quantity
60
ERP Name
SAP-UNITY
Product Length/Depth
107 mm
Product Height
254 mm
Product Width
196 mm
Product Weight
1.6 kg
Compliances
RoHS conform
Certifications
VDE 0636-201
IEC/EN 60 269-2-1
Model Code
GSU1

Especificações do produto

Type
Amperage Rating
250 A
Number of Poles
Three-pole
Swivelling mechanism
No
Construction size fuse insert
NH1
Pollution degree
3
Used with
NH fuse base
Fuse bases
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Screw diameter for flange connection
M10
Admissible heat dissipation (NH-SE) - max
23 W
Fuse current rating at 500 V - max
250 A
Heat dissipation at ith AC without NH-SE
12.9 W
Operating altitude without derating - max
2000 m
Rated insulation voltage (Ui)
750 VAC
Rated current (gl/gG) - max
250 A
Ambient operating temperature details
-20 °C - 55 °C
Voltage rating at AC
690 V AC
Voltage rating at DC
440 V DC
Fuse current rating at 690 V - max
200 A
Heat dissipation at Ith DC without NH-SE
8.6 W
Bus-mounting type
No
Degree of protection
IP00
Direction of incoming supply
As required
Construction size
NH1
Mounting position
Vertical or horizontal
Functions
NH fuse base
Overvoltage category
III
Frequency rating of contacts
40 Hz - 60 Hz
Mounting method
Screw-on
Rated operation current (Ie)
250 A
Connection type
Connector M10
Terminal capacity (cable)
16 mm x 0.8 mm (6x) at box terminal
Terminal capacity (copper busbar)
Max. 30 mm x 10 mm for flat busbar at flange connection
Terminal capacity (flange connection) - max
25 mm² - 150 mm² (1x) for cable lugs
Terminal capacity (stranded cable)
25 mm² - 150 mm² (1x) at box terminal
70 mm² - 150 mm² at clamp-type terminal
70 mm² - 95 mm² (2x) at double clamp-type terminal
Tightening torque
30 Nm - 35 Nm
4.5 Nm

ETIM for 289016 Disjuntores e fusíveis (EC000067)
Característica Valor
Tamanho do fusível (EF002566) NH1
Método de montagem (EF000003) Atarraxar
Tipo de conexão (EF000124) Ligador M10
Número de polos (EF001391) 3
Corrente nominal especificada (EF000227) 250 A
Tipo de montagem em barramento (EF002573) Sim
Mecanismo giratório (EF002574) Não
Com contato extra (EF020645) Não
Livre de halogéneo (EF000025) Não

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
