> >>U-CI23X 057909 0002502239 ELECTRIC Base lados lisos HxWxD 250x187.5x120mm
Anterior producto Siguiente producto

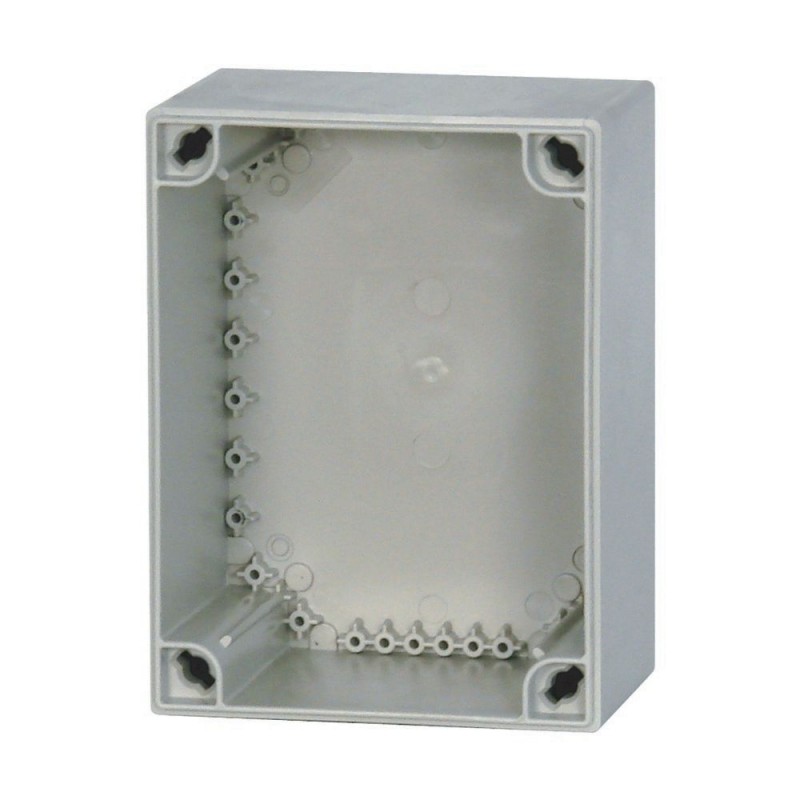

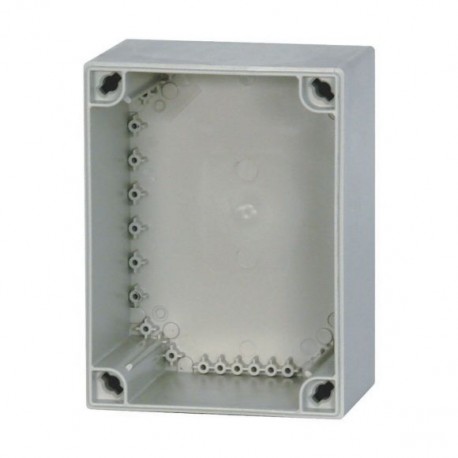

U-CI23X 057909 0002502239 EATON ELECTRIC Base lados lisos HxWxD 250x187.5x120mm Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

U-CI23X 057909 0002502239 EATON ELECTRIC Base lados lisos HxWxD 250x187.5x120mm

U-CI23X

057909

0002502239

EATON-MOELLER

Base; lados lisos; HxWxD=250x187.5x120mm

Más detalles


Sistemas de distribución eléctrica (incluidos cuadros de control) > Cajas vacías

Cajas aislantes

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $58.91
Precio unitario: $58.91

Cantidad Precio
1+$58.91
2+$58.91
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más Información

▲


Base, lados lisos, P=250x187.5x120mm
Recinto Individual de la base x, característica material de policarbonato, resistente a los impactos, lados lisos, sin nocauts, para cualquier perforación dimensiones, espesor de la pared=6.5 mm, RAL 7035, montaje directo a la pared posible sin más accesorios

Programa de entrega

3200DRW-4
Gama de productos
xEnergy de Seguridad de la Ci
La función básica de
Entornos básicos
La función del producto
Gabinete de bases de
Accesorios
Recinto Individual fondos
Sola unidad/unidad Completa
Sistema Modular
Normas
EN 62208
EN 61439-2
Descripción
Lados lisos
Sin nocauts
Modelo base
Llano
Dimensiones
Ancho
187.5 mm
Altura
250 mm
Entrada de Cable
La parte superior e inferior
Taladro como se requiere
Transversal
Taladro como se requiere
Notas
Bridas ￫#024355
Distancia de marco para CI45... ￫#110103

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual para montaje en pared [PV]
11 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890A partir carcasa para montaje en pared [PV]
10 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890Medio gabinete para montaje en pared [PV]
9 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual para montaje en pared [PV]
22 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890A partir carcasa para montaje en pared [PV]
20 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890Medio gabinete para montaje en pared [PV]
19 W
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
960 °C; cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
No es relevante para instalaciones interiores.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
5 kg por caja con bastidor de soporte y elevación de la ayuda cumplidos; montado y asegurado como por las últimas aplicable hoja de instrucciones.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
IK10
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
IP65, con tapa
10.4 Separaciones y distancias de fuga
Es el panel del generador de la responsabilidad.
10.5 Protección contra descargas eléctricas
Clase de protección 2, por lo tanto no es aplicable.
10.6 la Incorporación de los dispositivos de maniobra y componentes
Es el panel del generador de la responsabilidad.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Uyo= 1000 V AC
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
8 kV
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Cumple con la norma de producto requisitos.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
Cumple con la norma de producto requisitos.

Datos técnicos ETIM 7.0

Tableros de distribución (EG000023) / cabina Vacía (EC000058)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, el dispositivo / sistema de distribución Eléctrica (incl. pequeña placa de distribución) / cabina Vacía (pequeña placa de distribución) ([email protected] [ACN385011])
El método de montaje
Montaje en superficie (yeso)
Tipo de cubierta
Opcional
Modelo de portada
Cerrado
Tipo de puerta
Ninguno
Transparente de la cubierta/de la puerta
No
Con bloqueo
No
Corriente Nominal (In)
1600 a
Altura
250 mm
Ancho
187.5 mm
Profundidad
125 mm
Construido en profundidad
150 mm
De la profundidad interior
100 mm
El espesor de la placa de gabinete
9 mm
El espesor de la placa de la puerta/tapa
6 mm
Color
Gris
RAL-número de
Siete mil treinta y cinco
Número de módulos
Uno
Número de filas
Cero
Ancho en el número de separaciones modulares
Nueve
Número de vacantes para placas de brida
Cero
Extensión posible
No
Número de entradas de conducto
Cero
Material de la carcasa
De plástico
Protección de la superficie
Otros
Con placa de montaje
No
Adecuado para el uso al aire libre
Sí
Adecuado para la protección contra los rayos
Sí
Grado de protección (IP)
IP65
Grado de protección (NEMA)
Otros
Clase de protección
II
La resistencia al impacto
IK10
La integridad del circuito
Otros

Dimensiones

320X001
