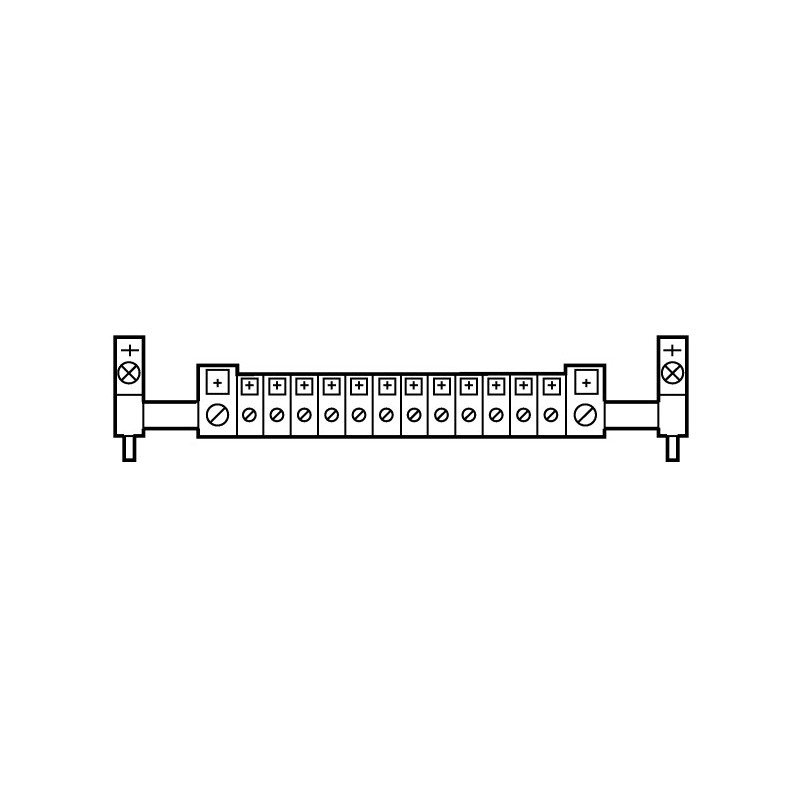

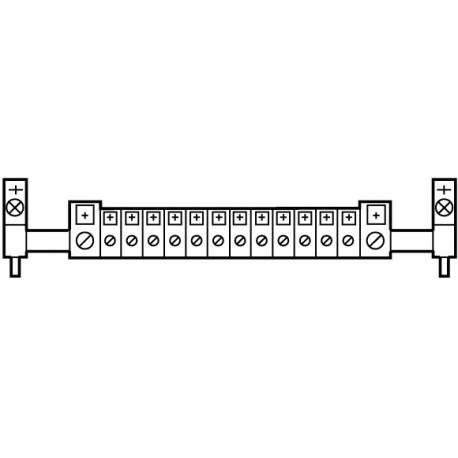

N43RS18 067735 Y7-67735 EATON ELECTRIC N rail for fuse enclosure Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

N43RS18 067735 Y7-67735 EATON ELECTRIC N rail for fuse enclosure

N43RS18

067735

Y7-67735

EATON-MOELLER

N rail for fuse enclosure

Eaton xEnergy Safety Ci LV systems LV switchgear. N rail with terminal for fuse enclosure tab RS18/I43, 2x 2.5-35 and 12x 1.5-16mm²

Carril N con terminal para lengüeta de caja de fusibles RS18/I43, 2x 2,5-35 y 12x 1,5-16mm²

Más detalles


Sistemas de distribución de energía / conmutadores > Terminal de línea principal

Cajas aislantes

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $36.51
Precio unitario: $36.51

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

Más Información



Especificaciones generales

Product Name
Eaton xEnergy Safety Ci N + PE/N rail
Catalog Number
067735
EAN
4015080677352
Product Length/Depth
30 mm
Product Height
30 mm
Product Width
400 mm
Product Weight
0.28 kg
Compliances
RoHS conform
Model Code
N43RS18

Product specifications

Type
Features
Contact safe
Accessory/spare part type
N bars
Used with
RS18/I43 (I44)
SE-RS-I43 (I44)
Ci insulated enclosure
Modular busbar system
Prepared enclosures
Unit type
Modular system
Connection type
Clamp
Screwing
Number of poles
Single-pole
Mounting method
Screw
Suitable for
Useful for stranded conductors
Terminal capacity (solid wire)
2.5 mm² - 35 mm² (2x)
1.5 mm² - 16 mm² (12x)
Nominal current
63 A
Number of connections (Less Than 6 mm squared)
0
Number of connections (Less Than AWG 6)
0
Number of connections (Greater Than 25 mm squared)
2
Number of connections (Greater Than 250 kcmil)
0
Number of connections (10 mm squared)
0
Number of connections (16 mm squared)
12
Number of connections (25 mm squared)
0
Number of connections (250 kcmil)
0
Number of connections (AWG 2)
0
Number of connections (AWG 4)
0
Number of connections (AWG 4/0)
0
Number of connections (AWG 6)
0
Number of connections (total)
14
Number of outputs
13
Terminal capacity (stranded cable)
1.5 mm² - 16 mm² (12x)
2.5 mm² - 25 mm² (2x)
Conductor cross section, input - max
35 mm²
Conductor cross section, output - min
1.5 mm²
Conductor cross section, input - min
2.5 mm²
Conductor cross section, input AWG - min
14 mm²
Conductor cross section, input AWG - max
2 mm²
Conductor cross section, output - max
16 mm²
Conductor cross section, output AWG - max
6 mm²
Conductor cross section, output AWG - min
16 mm²
Number of inputs
1

ETIM for 067735 Sistemas de distribución de energía/conmutadores (EC000275)
Característica Valor
Número de polos (EF001391) 1
Intensidad nominal (EF000001) 63 A
Método de conexión (EF000124) Atornillar
Método de montaje (EF000003) Tornillo
Número de entradas (EF000318) 1
Número de salidas (EF000319) 13
Apto para conductores masivos (EF007816) No
Apto para conductores trenzados (EF007818)
Apto para conductores de hilo fino (EF007804) No
Apto para cables trenzados finos sin puntera (EF016327) No
Apto para cables trenzados extrafinos (EF016328) No
Apto para cables trenzados extrafinos sin puntera (EF016329) No
Sección del conductor - entrada (EF016330) 2.5 mm²
Sección del conductor - salida (EF016331) 1.5 mm²
Sección del conductor - entrada AWG (EF016332) 14
Sección del conductor - salida AWG (EF016333) 16
Contacto seguro (EF004521)
Altura (EF000040) 30 mm
Anchura (EF000008) 400 mm
Profundidad (EF000049) 30 mm

Datasheet - PDF

Título: Tamaño: Tipo:
PDF CATALOGUE EATON EN.pdf 51 Mbytes
N43RS18 Y7-67735 067735 DE_070108.pdf 185 Kbytes   N43RS18 Y7-67735 067735 DE_070108.pdf
