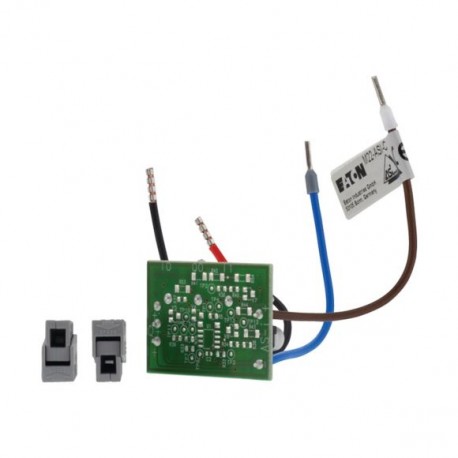

> >>M22-ASI-C 231271 M22-ASI-CQ ELECTRIC Módulo AS-Interface 2I 1Q Conexión a presión
Anterior producto Siguiente producto

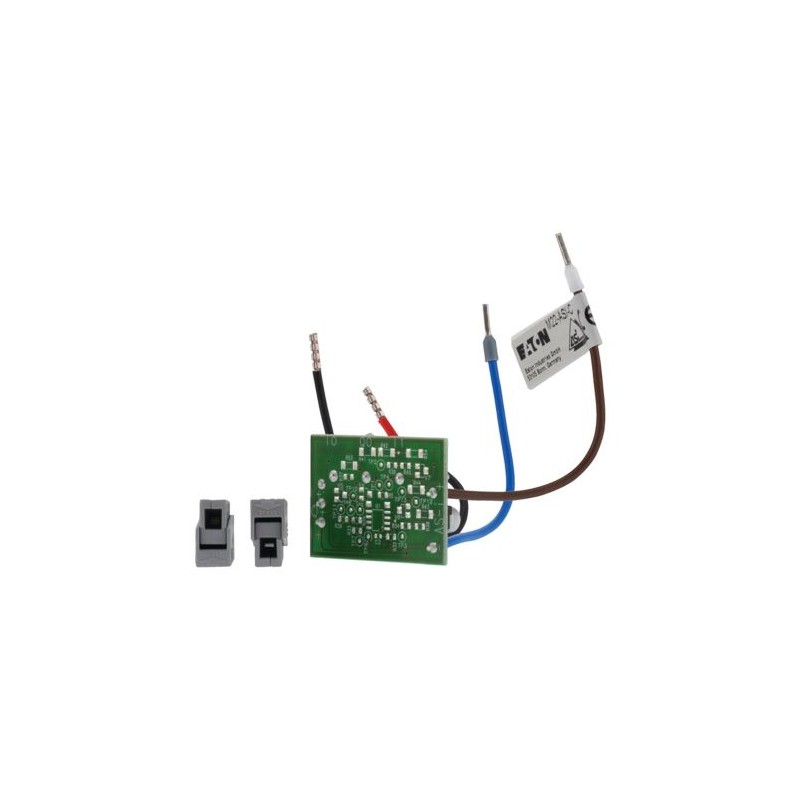

M22-ASI-C 231271 M22-ASI-CQ EATON ELECTRIC Módulo AS-Interface 2I 1Q Conexión a presión Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22-ASI-C 231271 M22-ASI-CQ EATON ELECTRIC Módulo AS-Interface 2I 1Q Conexión a presión

M22-ASI-C

231271

M22-ASI-CQ

EATON-MOELLER

Módulo AS-Interface; 2I; 1Q; Conexión a presión

Más detalles


Interruptores de baja tensión > Adaptador para dispositivos de mando

Auxiliares de mando y señalización

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $88.95
Precio unitario: $88.95

Cantidad Precio
1+$88.95
2+$76.46
3+$72.02
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


COMO-módulo de Interfaz, 2I, 1T, la abrazadera de la primavera de conexión
Accesorios para los dispositivos de circuito de control de programa

Programa de entrega

Gama de productos
Accesorios
Accesorios
As-Interface
La función básica de accesorios
Conexión as-Interface
La fijación de
Base de fijación para RMQ-Titan
Elemento de adaptador para RMQ-Titan
COMO la información de la Interfaz: 2 bits de entrada, 1 bit de salida
– Entradas para 2 contactos
– Salida de 1 LED de elemento: M22-LED-...
Anillo delantero
Bisel: titanio
Conexión SmartWire-DT
no

Datos técnicos

General
Normas
IEC/EN 60947, DIN EN 50 295
Supresión de interferencia de Radio
EN 55011, EN 55022
Grado de Protección
IP00
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-25 - +55 °C
Mecánica de resistencia a los golpes
> 30
Duración de la descarga, 11 ms g
La fijación de
Base de fijación para RMQ-Titan
Posición de montaje
Como se requiere
Fuente de alimentación
Tensión nominal a la Especificación de la Interfaz
26.5 - 31,6 V DC
Conexión de la interfaz de la línea de
2 cables de a bordo
Fuente de alimentación
Completamente de el COMO-cable de Interfaz
Abordar
A través de la conexión a as-Interface cable
Max. corriente total
≦ 40 mA
As-Interface
Protegido contra inversión de polaridad
Corriente de operación nominal cuando está inactivo (no yo, O set)
30 mA
Led De Estado De La
De ALIMENTACIÓN as-Interface cable: LED verde en el tablero
ERROR de as-Interface, Maestro as-Interface fracaso: el LED rojo en el tablero
Entradas
Entradas, protegido contra corto-circuito
2 (normalmente 22 V/5 mA) Número de
La longitud de los cables de conexión
200 cm
Salidas
Salidas protegidas contra cortocircuito
1 (normalmente 19 V/8 mA) Número de
Rango de tensión de
24 V DC (+10/-15%) V DC
La longitud de los cables de conexión
200 cm
Perfil
S-3.Una.E
Especificación
2.1
Direcciones
62 Número de

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
1.3 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Adaptador para dispositivos de circuito de control (EC001020)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Comando y dispositivo de alarma / Adaptador para el mando de los dispositivos ([email protected] [AKF044014])
Built-in de diámetro
0 mm
El número de aparatos a construir en
Cero

Aprobaciones

Normas De Producto
IEC/EN 60947-5; UL 508; CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA

Dimensiones

270X102

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
