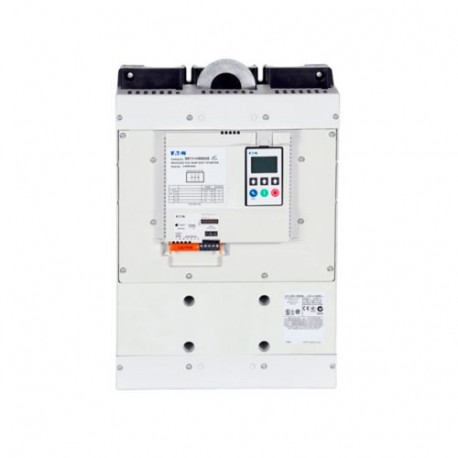

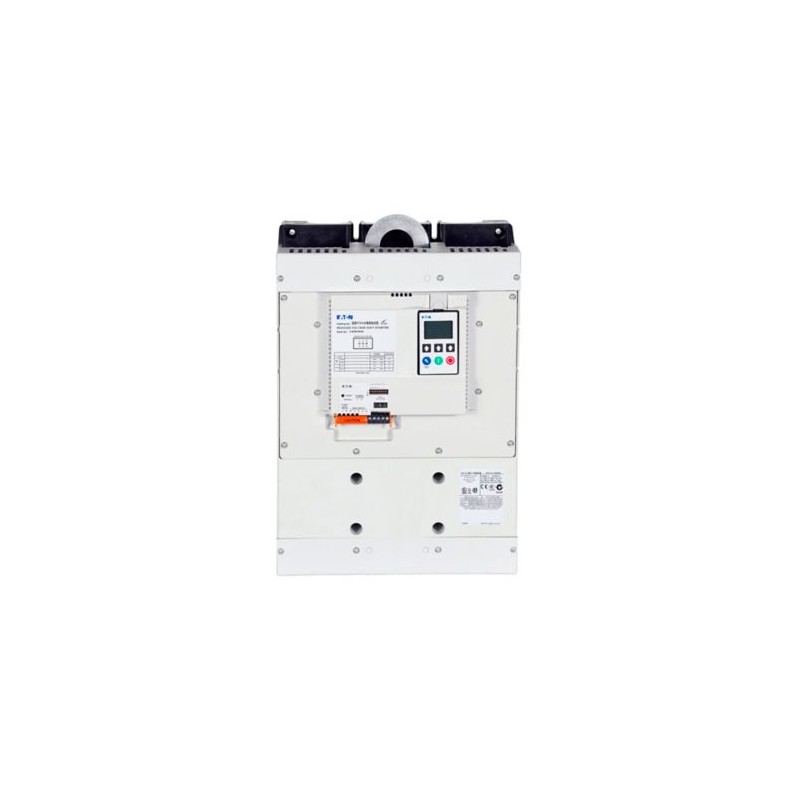

S811+V65N3S 169002 S811PLUSV65N3S EATON ELECTRIC Arrancador suave Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

S811+V65N3S 169002 S811PLUSV65N3S EATON ELECTRIC Arrancador suave

S811+V65N3S

169002

S811PLUSV65N3S

EATON-MOELLER

Arrancador suave

Arrancador suave, 650 A, 200 - 600 V AC, Us= 24 V DC, con unidad de control, tamaño de bastidor V

Arrancador suave, Descripción: Con contactos de derivación internos, Función: Arrancador suave para cargas trifásicas, con unidad de control, Tensión de alimentación de red (50/60 Hz): ULN= 200 - 600 V AC, Tensión de alimentación: Us= 24 V DC, Tensión de control: UC= 24 V DC, Potencia nominal asignada al motor (conexión estándar, en línea) a 400 V, 50 Hz: P= 315 kW, a 460 V, 60 Hz: P= 500 HP, Corriente nominal de funcionamiento AC-53: Ie= 650 A, Corriente nominal de funcionamiento AC-53, In-Delta: Ie= 1125 A, Clase de arranque: CLASE 10 (sustitución estrella-triángulo), CLASE 20 (servicio de arranque pesado 3 x Ie durante 45 s), CLASE 30 (6 x Ie durante 30 s), Tensión nominal de funcionamiento: Ue= 200 V, 230 V, 400 V, 480 V, 600 V , Conexión a SmartWire-DT: no, Tamaño de marco: V, Información de pedido: Se requieren bloques de terminales para los terminales para tamaños de marco T, U y V -> Accesorios, Normas: IEC/EN 60947-4-2, UL 508, CSA22.2-14-1995, GB14048

Más detalles


Componentes industriales de baja tensión > Arrancador progresivo

Arrancadores Suaves Alto Rendimiento

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo está obsoleto.

Ir al producto alternativo: S811+V65P3S 169003

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Entrega de programa
Descripción
 Con bypass interno contactos
La función
 Motor de arranque suave para tres-fase de carga, con unidad de control
Tensión de alimentación de red (50/60 Hz)
 ULN V AC 200 - 600
Tensión de alimentación
 Us 24 V DC
La tensión de Control
 UC 24 V DC
Asignado potencia del motor (conexión Estándar, En Línea)
a 400 V, 50 Hz
 P kW 315
a 460 V, 60 Hz
 P HP 500
Corriente de operación nominal
CA-53
 Yoe Un 650
CA-53, A-Delta
 Yoe Un 1125
Inicio de la clase
 CLASE 10 (estrella-delta de reemplazo)
CLASE 20 (pesados a partir deber de 3 x Iedurante 45 s)
CLASE 30 (6 x Iedurante 30 s)
Voltaje de operación nominal
 Ue 200 V
230 V
400 V
480 V
600 V
Conexión SmartWire-DT
 no
Tamaño de fotograma
 V
Información de pedido
 Los bloques de terminales para los terminales son necesarios para tamaños de marco T, U, y V -> Accesorios
Datos técnicos
General
Normas
 IEC/EN 60947-4-2
UL 508
CSA22.2-14-1995
GB14048
Aprobaciones
 CE
Aprobaciones
 UL
CSA
C-Tick
CCC
Climáticas de corrección
 El calor húmedo, constante, IEC 60068-2-3
El calor húmedo, cíclico, IEC 60068-2-10
Temperatura ambiente
La operación
 °C -30 - +50
Almacenamiento
 °C -50 - +70
Altitud
 m 0 - 2000 m, por encima de que cada 100 m de 0,5% de Reducción de potencia
Posición de montaje
 Como se requiere
Grado de protección
Grado de Protección
 IP20 (terminales IP00)
Integrado
 Tipo de protección IP40 puede ser alcanzado por todos lados con cubre la SS-IP20-N.
Protección contra los contactos directos
 De los dedos y la parte posterior de la mano a prueba de
Categoría de sobretensión/grado de contaminación
 II/3
Resistencia a los golpes
 15 g
Nivel de interferencia de Radio (IEC/EN 55011)
 Un
Estática de la disipación de calor, no dependiente de la corriente
 Pvs W 25
Peso
 kg 41.4
Principal la realización de rutas de
Voltaje nominal de operación
 Ue V AC 200 - 600
Frecuencia de alimentación
 fLN Hz 50/60
Corriente de operación nominal
 Yoe Un
CA-53, A-Delta
 Yoe Un 1125
CA-53
 Yoe Un 650
Asignado potencia del motor (conexión Estándar, En Línea)
a 230 V, 50 Hz
 P kW 200
a 400 V, 50 Hz
 P kW 315
a 500 V, 50 Hz
 P kW 450
a 200 V, 60 Hz
 P HP 200
a 230 V, 60 Hz
 P HP 250
a 460 V, 60 Hz
 P HP 500
a 600 V, 60 Hz
 P HP 600
Asignado potencia del motor (conexión en triángulo)
a 230 V, 50 Hz
 P kW 200
a 400 V, 50 Hz
 P kW 630
a 500 V, 50 Hz
 P kW 450
a 230 V, 60 Hz
 HP 450
a 480 V, 60 Hz
 HP 850
a 600 V, 60 Hz
 P HP 1100
La sobrecarga de ciclo IEC/EN 60947-4-2
AC-53a
 650: AC-53a: 4.0 - 32: 99 - 3
Derivación interna contactos
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor
 Yon Un 650
La disipación de calor por polo, dependiente de la corriente
 Pvid W 0
Equipamiento de la disipación de calor, dependiente de la corriente
 Pvid W 25
Estática de la disipación de calor, no dependiente de la corriente
 Pvs W 25
La disipación de calor de la capacidad
 Pdiss W 0
Temperatura ambiente de operación min.
 °C -30
Ambiente de funcionamiento temperatura máx.
 °C 50
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes
10.2.2 resistencia a la Corrosión
 Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
 Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
 Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
 Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
 Cumple con la norma de producto.
10.2.5 de Elevación
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
 Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
 Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
 Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
 Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento
10.9.2 de Potencia eléctricos de frecuencia de la fuerza
 Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
 Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
 Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
 El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
 Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
 Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
 El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
De baja tensión de componentes industriales (EG000017) / motor de arranque Suave (EC000640)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Carga de ruptura, motor breakout / Semiconductor controlador de motor o motor de arranque suave ([email protected] [ACO300008])
El funcionamiento nominal Ie corriente a 40 °C Tu
 Un 650
Voltaje nominal de funcionamiento de la Ue
 V 200 - 600
Potencia nominal del motor de tres fases, en línea a 230 V
 kW 200
Potencia nominal del motor de tres fases, en línea, a 400 V
 kW 315
Potencia nominal del motor de tres fases, en el interior del delta, a 230 V
 kW 200
Potencia nominal del motor de tres fases, en el interior del delta, a 400 V
 kW 630
Derivación interna
 Sí
Con pantalla
 Sí
El control de par
 No
Nominal temperatura ambiente sin degradación
 °C 50
Clasificados de control de la tensión de alimentación Us AC 50HZ
 V 0 - 0
Clasificados de control de la tensión de alimentación Us AC 60HZ
 V 0 - 0
Clasificados de control de la tensión de alimentación con Nosotros en DC
 V 24 - 24
Voltaje tipo de accionamiento
 DC
Integrado de protección contra sobrecarga del motor
 Sí
Aprobaciones
Normas De Producto IEC/EN 60947-4-2; UL 508; CSA C22.2 Nº 14; marcado CE
UL File No. E202571
UL Categoría de Control No. NMFT
Archivo CSA No. LR 353
CSA Clase No. 3211-06
América Del Norte Certificación En la lista UL, certificación CSA
Adecuado para Circuitos, no como BCPD
Max. Clasificación De Voltaje 600 Vac
Grado de Protección IP20 con kit de
Dimensiones
>

ETIM for 169002 Interruptores de baja tensión (EC000640)
Característica Valor
Corriente de funcionamiento nominal Ie a 40 ºC Tu (EF007039) 650 A
Tensión de funcionamiento nominal Ue (EF002418) 200 V
Potencia nominal motor trifásico, circuito estándar de 230 V (EF007053) 200 kW
Potencia nominal motor trifásico, circuito estándar d 400 V (EF007054) 315 kW
Potencia nominal de motor trifásico de raíz 3, de 230 V (EF007055) 200 kW
Potencia nominal de motor trifásico de raíz 3, de 400 V (EF007056) 630 kW
Función (EF000030) Dirección única
Puenteado interno (EF009214) Sí
Con pantalla (EF000458) Sí
Regulación del par (EF009215) No
Temperatura ambiente nominal sin reducción de potencia (EF007074) 50 °C
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 0 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 0 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 24 V
Tipo de tensión de accionamiento (EF008242) CC
Protección contra sobrecargas del motor integrada (EF007297) Sí
Clase de disparo (EF006668) Regulable
Grado de protección (IP) (EF005474) IP00
Grado de protección (NEMA) (EF011959) Otros
