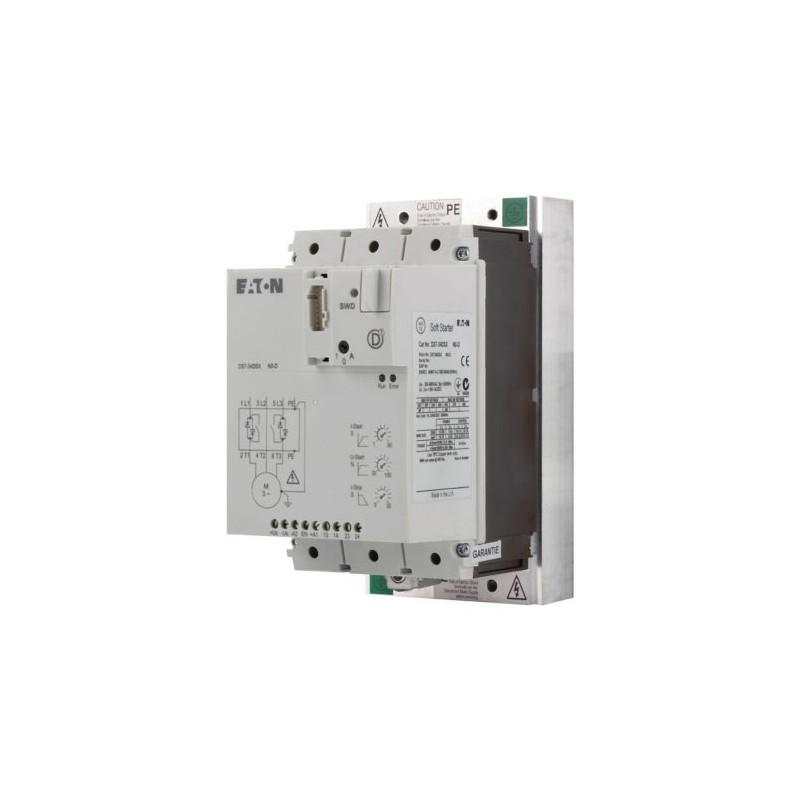

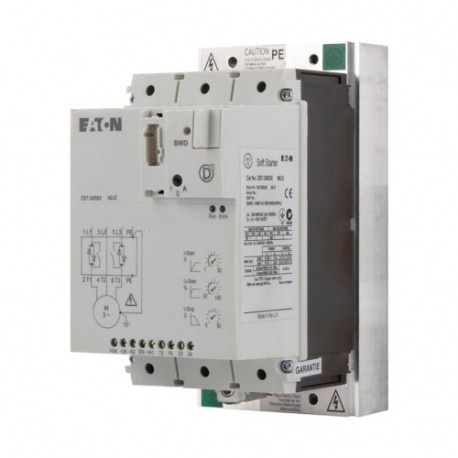

Normas
IEC/EN 60947-4-2
UL 508
CSA22.2-14
Aprobaciones
UL
CSA
C-Tick
UkrSEPRO
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-3
El calor húmedo, cíclico, IEC 60068-2-10
Temperatura ambienteOperación [ϑ]
-5 - +40
hasta 60 en el 2% de reducción de potencia por Kelvin, el aumento de temperatura °C
Temperatura ambienteAlmacenamiento [ϑ]
-25 - +60 °C
Altitud
0 - 1000 m, por encima de que el 1% de reducción de potencia por cada 100 m , hasta 2000 m m
Posición de montaje
Vertical
Grado de protecciónGrado de Protección
IP20 (terminales IP00)
Grado de protecciónIntegrado
Tipo de protección IP40 puede ser alcanzado por todos lados con las cubiertas de la NZM gama.
Protección contra los contactos directos
De los dedos y la parte posterior de la mano a prueba de
Categoría de sobretensión/grado de contaminación
II/2
Resistencia a los golpes
8 g/11 ms
Resistencia a la vibración según EN 60721-3-2
2M2
Nivel de interferencia de Radio (IEC/EN 55011)
B
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
7 W
Principal la realización de rutas de
Voltaje nominal de funcionamiento [Ue]
200 - 480 V CA
Frecuencia de alimentación [fLN]
50/60 Hz
Corriente de operación nominal [Ie]CA-53 [Ie]
41 Un
Asignado potencia del motor (conexión Estándar, En Línea)a 230 V, 50 Hz [P]
11 kW
Asignado potencia del motor (conexión Estándar, En Línea)a 400 V, 50 Hz [P]
22 kW
Asignado potencia del motor (conexión Estándar, En Línea)a 200 V, 60 Hz [P]
10 HP
Asignado potencia del motor (conexión Estándar, En Línea)a 230 V, 60 Hz [P]
15 HP
Asignado potencia del motor (conexión Estándar, En Línea)a 460 V, 60 Hz [P]
30 HP
La sobrecarga de ciclo IEC/EN 60947-4-2AC-53a
41: AC-53a: 3 - 5: 75 - 10
La sobrecarga de ciclo IEC/EN 60947-4-2Derivación interna contactos
✓
Clasificación de cortocircuitoEscriba "1" coordinación
NZMN1-M50/PKZM4-49
Clasificación de cortocircuitoEscriba "2" coordinación (adicionales con los fusibles para la coordinación de tipo "1")
3 x 170M3013
Portafusibles (número x de la parte no.)
3 x 170H3004
Longitudes de CableSólido
1 x (25 - 70)
2 x (6 - 25) mmDos
Longitudes de CableCadena
1 x (25 - 70)
2 x (6 - 25) mmDos
Longitudes de CableSólido o trenzado
1 x (12 - 2/0) AWG
Longitudes de CableCinta de cobre
2 x 9 x 0.89 x 9 x 0,8 MM
Longitudes de CablePar de apriete
6 (≤ 10 mm2); 9 (> 10 mm2) Nm
Longitudes de CableDestornillador (PZ: Pozidriv)
PZ2; 1 x 6 mm mm
Los cables de ControlSólido
1 x (0.5 - 2.5)
2 x (0.5 - 1.0) mmDos
Los cables de ControlFlexible con el casquillo
1 x (0.5 - 1.5)
2 x (0.5 - 0.75) mmDos
Los cables de ControlCadena
1 x (0.5 - 1.5)
2 x (0.5 - 1.0) mmDos
Los cables de ControlSólido o trenzado
1 x (21 - 14)
2 x (21 - 18) AWG
Los cables de ControlPar de apriete
0.4 Nm
Los cables de ControlDestornillador
0,6 x 3,5 mm
Entradas digitalesLa tensión de ControlDC-operado
24 V DC +10 %/- 15 % oder über SWD V DC
Entradas digitalesConsumo de corriente 24 VExterna De 24 V
1.6 mA
Entradas digitalesPick-up de voltajeDC-operado
17.3 - 27 V DC
Entradas digitalesCaída de voltaje [x Us]CC operada
0 - 3 V DC
Entradas digitalesLa hora de recogidaCC operada
250 ms
Entradas digitalesTiempo de caídaCC operada
350 ms
Regulador de suministro deTensión [Us]
24 V DC +10 %/- 15 % V
Regulador de suministro deConsumo de corriente [Ie]
50 mA
Regulador de suministro deConsumo de corriente en el pico de rendimiento (cerca de bypass) a 24 V DC [IPico]
0,6/50/ms
Regulador de suministro deNotas
Externa tensión de alimentación
Salidas de reléNúmero de
2 (TOR, Listo)
Salidas de reléRango de tensión de
250 V AC
Salidas de reléAC-11 rango de corriente
1 A, AC-11
Función de arranque suave
Tiempos de rampaLa aceleración
1 - 30 s
Tiempos de rampaLa desaceleración
0 - 30 s
Inicio de voltaje (= apagado voltaje)
30100 %
Inicio pedestal
30 - 100 %
Limitación de corriente
(0 - 8) x Ie
Campos de aplicaciónCampos de aplicación
El arranque suave de las tres fases en motores asíncronos
Campos de aplicación1-los motores de fase
●
Campos de aplicación3-fase de motores
✓
De conmutación rápida (semiconductor contactor)
- (mínimo tiempo de rampa 1s)
Función de arranque suave
✓
Arrancador inversor
Solución externa necesaria
La supresión de transitorios de cierre
✓
Limitación de corriente
✓, con PKE
La memoria de averías
8 Fallos
La supresión de la DC componentes para motores
✓
Potencial de aislamiento entre la alimentación y el control de secciones
✓
Interfaces De Comunicación
SmartWire-DT
Nominal soportada de impulso de voltaje:
- 1.2 µs/50 µs (tiempo de subida/bajada del pulso de la IEC/EN 60947-2 o -3)
- Se aplica para el circuito de control de alimentación/sección/caja
