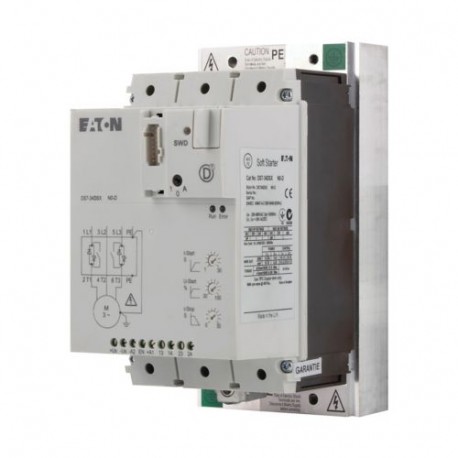

DS7-34DSX041N0-D 134952 Y7-134952 EATON ELECTRIC Softstarter, 41 A, 200 480 V AC, 24 V DC, Baugröße: FS3, Ko..
DS7-34DSX041N0-D
134952
Y7-134952
EATON-MOELLER
Softstarter, 41 A, 200 - 480 V AC, 24 V DC, Baugröße: FS3, Kommunikationsschnittstellen: SmartWire-DT
DS7-34DSX041N0-D
Niederspannungsschaltgeräte > Sanftstarter
Standard-Sanftstarter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton DS7 Soft starter
Katalognummer
134952
Produkt Länge/Tiefe
156 mm
Produkthöhe
175 mm
Produktbreite
93 mm
Produktgewicht
1.8 kg
Zertifikat(e)
C-Tick
CSA-C22.2 No 0-M91
CE
GB 14048.6
CSA-C22.2 No 14-05
UL
CSA22.2-14
UL 508
CSA
IEC/EN 60947-4-2
UkrSEPRO
CSA-C22.2 No 0-M91
CE
GB 14048.6
CSA-C22.2 No 14-05
UL
CSA22.2-14
UL 508
CSA
IEC/EN 60947-4-2
UkrSEPRO
EAN
4015081317677
Modellcode
DS7-34DSX041N0-D
Features & Functions
Fehlerspeicher
8 Fehler
Ausstattung:
interne Bypass-Kontakte
Interne Überbrückung
Interne Überbrückung
Funktionen
eine Drehrichtung
Softstartfunktion
Strombegrenzung, mit PKE
Mindest. Rampenzeit 1 s - schnelles Schalten (Halbleiterschütz)
Unterdrückung von Gleichstromanteilen bei Motoren
Potentialtrennung zwischen Leistungsteil und Ansteuerung
Unterdrückung von Einschalttransienten
Softstartfunktion
Strombegrenzung, mit PKE
Mindest. Rampenzeit 1 s - schnelles Schalten (Halbleiterschütz)
Unterdrückung von Gleichstromanteilen bei Motoren
Potentialtrennung zwischen Leistungsteil und Ansteuerung
Unterdrückung von Einschalttransienten
Schn.st.
SmartWire-DT (integriert)
General
Klasse
Sonstige
Anbindung an SmartWire-DT
Ja
Schutzart
IP20
NEMA 1
NEMA 1
Rahmengröße
FS3
Netzspannung - max
480 V
Netzspannung - min
200 V
Überspannungskategorie
II
Verschmutzungsgrad
2
Produktkategorie
SmartWire-DT Teilnehmer
Funkstörklasse
Klasse B (EN 55011)
Geeignet für
Nebenstromkreise, (UL/CSA)
Typ
Softstarter für dreiphasige Lasten
Spannungsart
Gleichstrom
Ambient conditions, mechanical
Einbaulage
Vertikal
Schockfestigkeit
8 g, 11 ms, Mechanisch
Schwingfestigkeit
2M2 nach EN 60721-3-2
Climatic environmental conditions
Höhe
Über 1000 m mit 1 % Derating pro 100 m
Max. 2000 m
Max. 2000 m
Umgebungsbetriebstemperatur – min
-5 °C
Umgebungsbetriebstemperatur – max
40 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Main conducting paths
Überlastzykl.
AC-53a: 3 - 5: 75 - 10
Bemess.betriebsstrom (le) bei AC-53
41 A
Bemessungsbetriebsspannung (Ue) - max
480 V
Bemessungsbetriebsspannung (Ue) - min
230 V
Bemessungsdaten Kurzschlussschutz
3 x 170M3013, Zuordnungsart 2 (zusätzlich zu den Sicherungen für Zuordnungsart 1), Stromführenden Hauptpfade
NZMN1-M50/PKZM4-49, Zuordnungsart "1", Stromführenden Hauptpfade
NZMN1-M50/PKZM4-49, Zuordnungsart "1", Stromführenden Hauptpfade
Netzfrequenz
50/60 Hz, fLN, Hauptstromkreis
Nennspannung - max.
480 V
Motor rating
Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
10 HP
Zugeordn. Motorleistg b. 220/230V, 60Hz, 3phas
15 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
30 HP
Bemessungsbetriebsleistung bei 220/230 V, 50 Hz
11 kW
Bemessungsbetriebsleistung bei 400 V, 50 Hz
22 kW
Terminal capacities
Anschlusskapazität (Kupferband)
2 x 9 x 0,8 mm, Hauptleiter
9 x 9 x 0,8 mm, Hauptleiter
9 x 9 x 0,8 mm, Hauptleiter
Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,5 - 1,5) mm², Steuerstromleitungen
2 x (0,5 - 0,75) mm², Steuerstromleitungen
2 x (0,5 - 0,75) mm², Steuerstromleitungen
Anschlusskapazität (fest)
2 x (0,5 - 1,0) mm², Steuerstromleitungen
1 x (25 - 70) mm², Hauptleiter
2 x (6 - 25) mm², Hauptleiter
1 x (0,5 - 2,5) mm², Steuerstromleitungen
1 x (25 - 70) mm², Hauptleiter
2 x (6 - 25) mm², Hauptleiter
1 x (0,5 - 2,5) mm², Steuerstromleitungen
Anschlusskapazität (ein-/mehrdrähtig AWG)
2 x (21 - 18), Steuerstromleitungen
1 x (12 - 2/0), Hauptleiter
1 x (21 - 14), Steuerstromleitungen
1 x (12 - 2/0), Hauptleiter
1 x (21 - 14), Steuerstromleitungen
Anschlusskap. (mehrdräht.)
2 x (6 - 25) mm², Hauptleiter
1 x (25 - 70) mm², Hauptleiter
2 x (0,5 - 1,0) mm², Steuerstromleitungen
1 x (0,5 - 1,5) mm², Steuerstromleitungen
1 x (25 - 70) mm², Hauptleiter
2 x (0,5 - 1,0) mm², Steuerstromleitungen
1 x (0,5 - 1,5) mm², Steuerstromleitungen
Schraubendrehergröße
PZ2, 1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
0,6 x 3,5 mm, Klemmschrauben, Steuerstromleitungen
0,6 x 3,5 mm, Klemmschrauben, Steuerstromleitungen
Anzugsdrehmoment
6 Nm (≤ 10 mm²)
9 Nm (> 10 mm²)
0.4 Nm, Schraubklemmen, Steuerstromleitungen
9 Nm (> 10 mm²)
0.4 Nm, Schraubklemmen, Steuerstromleitungen
Control circuit
Stromverbrauch
0,6 A/50 ms, Steuerkreis, Reglerversorgung bei Spitzenbelastung (Bypass schließen) bei 24 V DC
50 mA, Steuerkreis, Reglerversorgung
1,6 mA, Steuerkreis, Digitaleingänge, externe 24 V
50 mA, Steuerkreis, Reglerversorgung
1,6 mA, Steuerkreis, Digitaleingänge, externe 24 V
Rückfallzeit
350ms, Steuerkreis, Digitale Eingänge, DC-betätigt
Abfallspannung
0 - 3 V, DC-betätigt
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Input/Output
Anzahl der Ausgänge
2 Relais-Ausgänge (TOR, Ready)
Ausgangsspannung
250 V AC (Relaisausgänge)
Schutz
Finger- und handrückensicher, Berührungsschutz
Bemessungssteuerspannung (Uc)
24 VDC
24 V DC (-15 %/+10 %) oder über SmartWire-DT
24 V DC (-15 %/+10 %) oder über SmartWire-DT
Bemessungsbetriebsstrom (le) bei AC-11
1 A
Soft start function
Anwendung
Strombegrenzung
(0 - 8) x Ie, Softstartfunktion
Verzögerungszeit
0 - 30 s, Softstartfunktion, Rampenzeiten
Anstiegs-/Hochlaufzeit
1 - 30 s
Startspanng
Max. 100 %, Softstartfunktion, Startspannung = Abschaltspannung
Min. 30 %, Softstartfunktion, Startspannung = Abschaltspannung
Min. 30 %, Softstartfunktion, Startspannung = Abschaltspannung
Design verification
Geräteverlustleistung, stromabhängig pvid
7 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
41 A
Statische Verlustleistung, stromunabhängig PVS
7 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
