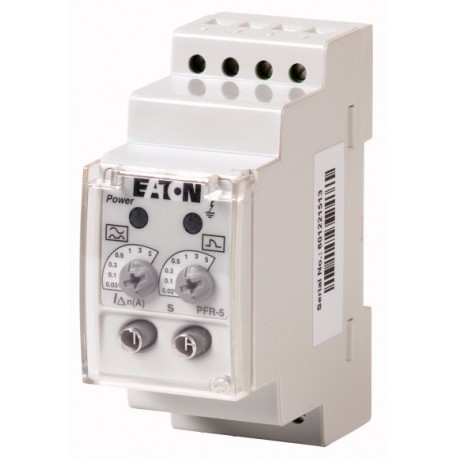

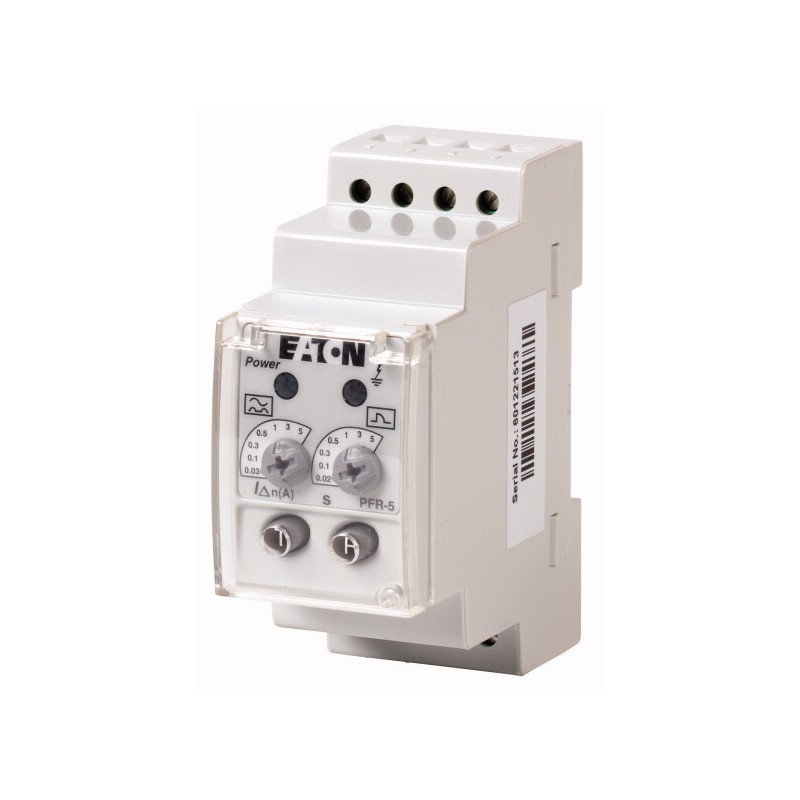

PFR-5-110AC 116963 EATON ELECTRIC Aparamenta Modular Industrial Xpole
PFR-5-110AC
116963
EATON-MOELLER
Aparamenta Modular Industrial Xpole
Accesorios opcionales para la serie de interruptores automáticos NZM ofrece una amplia gama de opciones de aplicación para su uso en todo el mundo. El montaje es siempre flexible y sencillo gracias a los grupos de funciones modulares. Se puede utilizar para: NZM1, NZM1-4, N1, N1-4, NZM2, NZM2-4, N2, N2-4, NZM3, NZM3-4, N3, N3-4, NZM4, NZM4-4, N4-4
Componentes industriales de baja tensión > Liberación de corriente residual para disyuntor
Inicio > EATON - MOELLER series
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más vendidos
▲Más Información
▲Nominal de las corrientes de falla | Yona de na | Un | 0.03, 0.1, 0.3, 0.5, 1, 3, 5 |
Descripción | Ajustable de la corriente de falla y el tiempo de retardo La corriente de falla de alerta temprana, haciendo parpadear el LED rojo Pulso-sensibilidad a la corriente Integrado contacto auxiliar (1 C/S) Anillo de tipo transformador debe también ser ordenados no UL/CSA aprobado | ||
Nominal de la tensión de control | Us | V | 110 V AC 50/60Hz |
| Notasna de na Ajustable de la corriente de falla: 0.03, 0.1, 0.3, 0.5, 1, 3, 5 Un Tiempo de retardo ajustable: 0.02, 0.1, 0.3, 0.5, 1, 3, 5 Un | |||
| Eléctrica | |||
Normas | IEC/EN 60947-2, IEC 755, IEC 1008, IEC 1009 | ||
Sensibilidad | Impulso de corriente sensible, escriba Un | ||
Nominal de la tensión de control | Us | V AC | 110 ±20% (50/60 Hz) |
Potencia del Motor | Pe | W | 3 |
Nominal de las corrientes de falla | Yona de na | Un | 0.03, 0.1, 0.3, 0.5, 1, 3, 5 |
Tiempo de retardo | tv | s | 0.02, 0.1, 0.3, 0.5, 1, 3, 5 |
Contactos de relé | 1 contacto de conmutación integrada | ||
Tensión nominal del relé de contacto | V AC/DC | 250/100 | |
La corriente nominal del relé de contacto | Un | 6 | |
| Mecánica | |||
Estándar en la parte delantera de la dimensión | mm | 45 | |
La altura del recinto | mm | 85 | |
Dispositivo de ancho | mm | 45 | |
Montaje | La fijación de complemento, top-hat carril DIN 46277, IEC/EN 60715 | ||
Terminales superior e inferior | Caja de terminales | ||
Protección del Terminal | Los dedos y el dorso de la mano la prueba de BGV A2, VDE 106 parte 100 | ||
Terminal de capacidades | mm2 | 2 x 0.75 - 2.5 sólido, 2 x 0.75 - 1.5 flexible/con férulas | |
Capacidad de sellado | Botones de configuración | ||
| Temperatura ambiente | |||
La operación | °C | -10 - +50 | |
Datos técnicos para la verificación del diseño | |||
Temperatura ambiente de operación min. | °C | -10 | |
Ambiente de funcionamiento temperatura máx. | °C | 50 | |
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | Cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | Cumple con la norma de producto. | ||
10.2.5 de Elevación | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.6 impacto Mecánico | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.4 Separaciones y distancias de fuga | Cumple con la norma de producto. | ||
10.5 Protección contra descargas eléctricas | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Es el panel del generador de la responsabilidad. | ||
10.9.3 tensión soportada de Impulso | Es el panel del generador de la responsabilidad. | ||
10.9.4 Pruebas de cajas de material aislante | Es el panel del generador de la responsabilidad. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.13 función Mecánica | El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado. |
| De baja tensión de componentes industriales (EG000017) / corriente Residual de liberación por el poder del disyuntor de circuito (EC001021) | |||
| Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / corriente de Falla de interruptor para el circuito de interruptores [email protected] [AKF009010]) | |||
Clasificados de control de la tensión de alimentación Us AC 50HZ | V | 88 - 132 | |
Clasificados de control de la tensión de alimentación Us AC 60HZ | V | 88 - 132 | |
Clasificados de control de la tensión de alimentación con Nosotros en DC | V | 0 - 0 | |
Nominal de la corriente de falla | Un | 0.03 - 5 | |
Max. el poder sobre el tiempo de retardo | ms | 5000 | |
Retardo ajustable | Sí | ||
Max. nominal tensión de funcionamiento de la Ue | V | 132 | |
| Característica | Valor |
|---|---|
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 88 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 88 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 0 V |
| Corriente nominal de fallo (EF003975) | 0.03 A |
| Tiempo máx. de retardo de respuesta (EF008259) | 5000 ms |
| Tiempo de retardo ajustable (EF001420) | Sí |
| Tensión de servicio nominal máxima Ue (EF007357) | 132 V |
