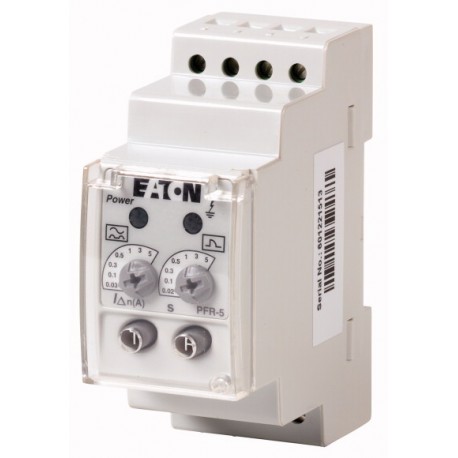

PFR-5-110AC 116963 EATON ELECTRIC Relais différentiel 0, 03-5 A, 110AC
PFR-5-110AC
116963
EATON-MOELLER
Relais différentiel 0, 03-5 A, 110AC
Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète d’options d’application pour une utilisation dans le monde entier. Le montage est toujours flexible et facile grâce aux groupes de fonctions modulaires. Peut être utilisé pour : NZM1, NZM1-4, N1, N1-4, NZM2, NZM2-4, N2, N2-4, NZM3, NZM3-4, N3, N3-4, NZM4, NZM4-4, N4-4
Appareillage industriel basse tension > Déclencheur à courant de fuite pour disjoncteur
Home > EATON - MOELLER
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Relais différentiel 0, 03-5 A, 110AC
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Utilisation pour : NZM1, NZM1-4, N1, N1-4, NZM2, NZM2-4, N2, N2-4, NZM3, NZM3-4, N3, N3-4, NZM4, NZM4-4, N4-4
Gamme de livraison
Courants assignés de défaut [IΔn]
0.03, 0.1, 0.3, 0.5, 1, 3, 5 A
Description
Courant de défaut et temporisation réglables
Avertissement de courant de défaut par clignotement de la LED rouge
sensible au courant résiduel pulsé
Contact auxiliaire (1 inverseur) intégré
Commander aussi le transformateur de courant à primaire traversant
Absence d'agrément UL/CSA
Avertissement de courant de défaut par clignotement de la LED rouge
sensible au courant résiduel pulsé
Contact auxiliaire (1 inverseur) intégré
Commander aussi le transformateur de courant à primaire traversant
Absence d'agrément UL/CSA
Tension assignée de commande [Us]
110 V AC 50/60Hz V
Remarques
Courant de défaut réglable : 0.03, 0.1, 0.3, 0.5, 1, 3, 5 A
Temporisation réglable : 0.02, 0.1, 0.3, 0.5, 1, 3, 5 s
Caractéristiques techniques
Electriques
Conformité aux normes
IEC/EN 60947-2, IEC 755, IEC 1008, IEC 1009
Sensibilité
sensible au courant résiduel pulsé, type A
Tension assignée de commande [Us]
110 ±20 % (50/60 Hz) V AC
Puissance assignée d'emploi [Pe]
3 W
Courants assignés de défaut [IΔn]
0.03, 0.1, 0.3, 0.5, 1, 3, 5 A
Temporisation [tv]
0.02, 0.1, 0.3, 0.5, 1, 3, 5 s
Contacts relais
1 contact-inverseur integré
Tension assignée des contacts relais
250/100 V AC/DC
Courant assigné des contacts relais
6 A
Mécaniques
Dimension capots
45 mm
Dimension du socle
85 mm
Largeur de l'appareil
45 mm
Facilité de montage et gain de place
Fixation rapide pour profilé chapeau DIN 46277, IEC/EN 60715
Bornes en haut et en bas
Bornes à cage
Capots des bornes
Protection contre les contacts avec les doigts ou le dos de la main BGV A2, VDE 106 partie 100
Sections raccordables
2 x 0.75 - 2.5 âme massive, 2 x 0.75 - 1.5 souple/avec embout mm²
Plombabilité
Boutons de réglage
Température ambiante
Modes de fonctionnement
-10 - +50 °C
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Température d’emploi min.
-10 °C
Température d’emploi max.
+50 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commutateurs basse tension (EG000017) / Déclencheur à courant de fuite pour disjoncteur (EC001021)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Déclencheur à courant de défaut pour interrupteur de puissance ([email protected] [AKF009013])
tension d'alimentation de courant nominal Us à CA 50 Hz
88 - 132 V
tension d'alimentation de courant nominal Us à CA 60 Hz
88 - 132 V
tension d'alimentation de courant nominal Us CC
0 - 0 V
courant de défaut nominal
0.03 - 5 A
délai de temporisation du déclenchement max.
5000 ms
temps de retard ajustable
oui
tension de fonctionnement nominale max. Ue
132 V
Encombrements
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 88 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 88 V |
| Tension d'alimentation de courant nominal CC (EF003980) | 0 V |
| Courant de défaut nominal (EF003975) | 0.03 A |
| Délai de temporisation du déclenchement max. (EF008259) | 5000 ms |
| Temps de retard ajustable (EF001420) | Oui |
| Tension de fonctionnement nominale max. Ue (EF007357) | 132 V |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| PFR-5-110AC 116963 116963_FR.pdf | 194 Kbytes |
|
