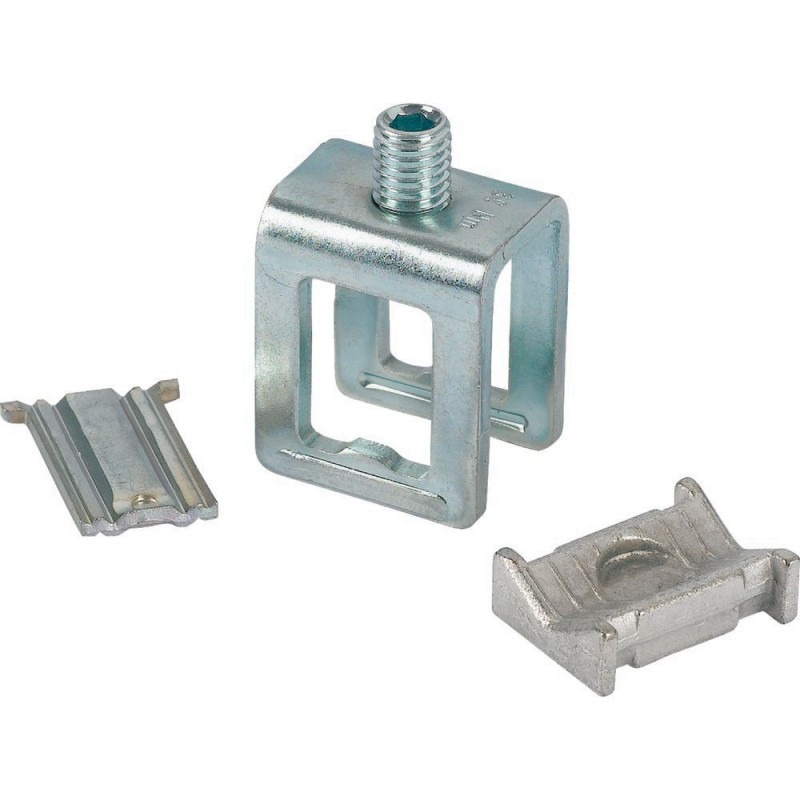

K20X5 002286 Y7-2286 EATON ELECTRIC distribuidor de barras para CU 20x5 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

K20X5 002286 Y7-2286 EATON ELECTRIC distribuidor de barras para CU 20x5

K20X5

002286

Y7-2286

EATON-MOELLER

distribuidor de barras para CU 20x5

Eaton xEnergy Safety Ci LV systems LV switchgear. Busbar terminal, for CU 20x5

Terminales de barras colectoras, para cajas de barras colectoras CI, para la conexión de conductor plano o redondo, se pueden utilizar para barras colectoras Cu 20x5, capacidad del terminal para cable plano = 3x9x0.8 hasta 6x16x0.8, capacidad del terminal para cable redondo = 35-70, 35-50 mm², corriente nominal de funcionamiento Ie = 100A-250A

Más detalles


Componentes industriales de baja tensión > Terminal de barra colectora

Accesorios de conexión para envolventes

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $19.80
Precio unitario: $19.80
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEnergy Safety Ci busbar enclosure accessory
Catalog Number
002286
EAN
4015080022862
Product Length/Depth
20 mm
Product Height
20 mm
Product Width
20 mm
Product Weight
0.175 kg
Compliances
RoHS conform
Model Code
K20X5

Product specifications

Type
Accessory/spare part type
Busbar terminals
Used with
Cu 20 x 5 mm busbars
Accessory for busbar enclosures
Ci insulated enclosure
Prepared enclosures
Width clamp
38 mm
Busbar thickness - max
5 mm
Busbar thickness - min
5 mm
Busbar width - max
20 mm
Busbar width - min
20 mm
Conductor cross section - max
70 mm²
Rated operational current (Ie) - max
250 A
Functions
For connection of flat strip or round conductor
Rated operation current (Ie)
200 A
160 A
250 A
100 A
Suitable for
Round conductor connection
Strip conductor connection
Sector conductor connection
Flat rail
Rated operational current
250 A
Terminal capacity (flat strip)
16 mm x 0.8 mm (4x)
9 mm x 0.8 mm (6x)
9 mm x 0.8 mm (3x)
16 mm x 0.8 mm (6x)
Terminal capacity (round conductor)
35 mm² - 70 mm²
35 mm² - 50 mm²

ETIM for 002286 Interruptores de baja tensión (EC000001)
Característica Valor
Espesor de las barras colectoras (EF007220) 5 mm
Anchura de las barras colectoras (EF007219) 20 mm
Apto para (EF000073) Carril plano
Anchura de la abrazadera (EF007092) 38 mm
Sección máxima de conductor (EF004969) 70 mm²
Corriente de funcionamiento nominal máx. (EF007356) 250 A
Apto para la conexión de conductor redondo (EF007258) Sí
Apto para la conexión de conductor de sector (EF007260) Sí
Apto para la conexión de conductor de cinta (EF007242) Sí
