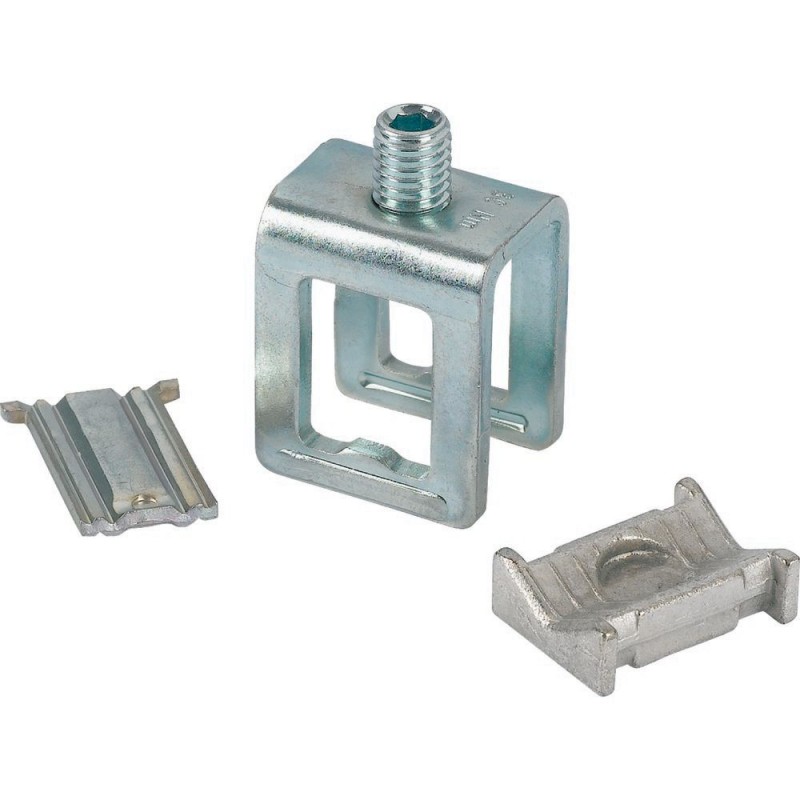

K20X5 002286 Y7-2286 EATON ELECTRIC Acessório Embarrado Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

K20X5 002286 Y7-2286 EATON ELECTRIC Acessório Embarrado

K20X5

002286

Y7-2286

EATON-MOELLER

Acessório Embarrado

distribuidor de barras para 20x5

Eaton xEnergy Safety Ci LV systems LV switchgear. Busbar terminal, for CU 20x5

Terminais de barramento, para caixas de barramento IC, para conexão de condutor plano ou redondo, podem ser usados para barramentos 20x5, capacidade do terminal para cabo plano = 3x9x0,8 até 6x16x0,8, capacidade do terminal para cabo redondo = 35-70, 35-50 mm², corrente nominal de operação Ie = 100A-250A

Mais detalhes


Aparelhos elétricos de baixa tensão > Terminal de barra colectora

Acessórios de conexão para gabinetes

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $19.75
Preço unitário: $19.75
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEnergy Safety Ci busbar enclosure accessory
Catalog Number
002286
EAN
4015080022862
Product Length/Depth
20 mm
Product Height
20 mm
Product Width
20 mm
Product Weight
0.175 kg
Compliances
RoHS conform
Model Code
K20X5

Especificações do produto

Used with
Cu 20 x 5 mm busbars
Accessory for busbar enclosures
Ci insulated enclosure
Prepared enclosures
Type
Accessory/spare part type
Busbar terminals
Width clamp
38 mm
Busbar thickness - max
5 mm
Busbar thickness - min
5 mm
Busbar width - max
20 mm
Busbar width - min
20 mm
Conductor cross section - max
70 mm²
Rated operational current (Ie) - max
250 A
Functions
For connection of flat strip or round conductor
Rated operation current (Ie)
200 A
160 A
250 A
100 A
Suitable for
Round conductor connection
Strip conductor connection
Sector conductor connection
Flat rail
Rated operational current
250 A
Terminal capacity (flat strip)
16 mm x 0.8 mm (4x)
9 mm x 0.8 mm (6x)
9 mm x 0.8 mm (3x)
16 mm x 0.8 mm (6x)
Terminal capacity (round conductor)
35 mm² - 70 mm²
35 mm² - 50 mm²

ETIM for 002286 Componentes industriais para Baixa Tensão (EC000001)
Característica Valor
Espessura do barramento (intervalo) (EF007220) 5 mm
Largura do barramento (EF007219) 20 mm
Adequado para (EF000073) Calha plana
Braçadeira de largura (EF007092) 38 mm
Máx. seção transversal do condutor (EF004969) 70 mm²
Corrente nominal máx. de funcionamento Ie (EF007356) 250 A
Adequado para conexão de condutor redondo (EF007258) Sim
Adequado para conexão de condutor de setor (EF007260) Sim
Adequado para conexão com condutor de fita (EF007242) Sim
