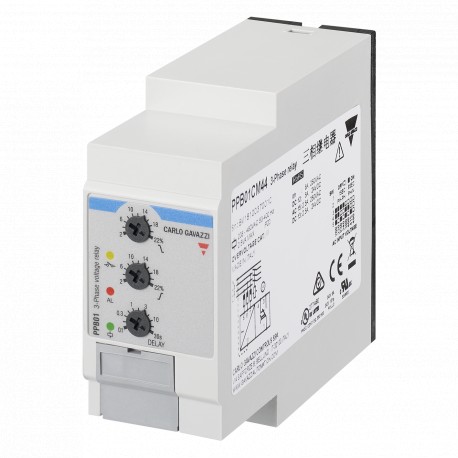

PPB01CM48N CARLO GAVAZZI Relé de control multifunción trifásico, trifásico con neutro, TRMS, Alimentación 38..

Relés de Control y Protección

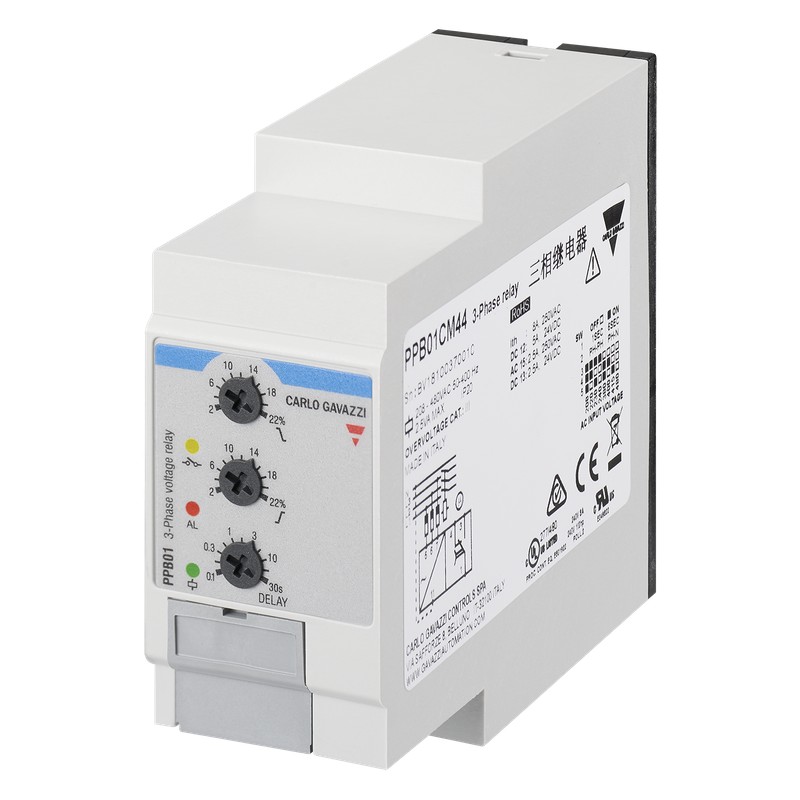

Control Multifunción Trifásico, Trifásico con Neutro, TRMS Modelos DPB01, PPB01
DPB01 PPB01
• Relés de control de tensión máx. y mín.,
secuencia y rotura de fases para sistemas trifásicos
• Controlan si las 3 fases están presentes y si la secuen- cia de fases es correcta (excepto para versiones N)
• Versiones disponibles (W4) alimentadas entre fase y neutro
• Medida de verdadero valor eficaz (TRMS )
• Controla si las 3 tensiones fase-fase y fase-neutro están dentro de los límites establecidos
• Límites máx. y mín. ajustables por separado
• Mide su propia tensión de alimentación
• Selección de escala de medida mediante interruptores DIP
• Tensión ajustable en escala relativa
• Función de retardo ajustable (0,1 a 30 s)
• Salida programable: Relé SPDT 8 A normalmente acti- vado
• Para montaje en carril DIN según normas
DIN/EN 50 022 (DPB01) o módulo enchufable (PPB01)
• Caja Euronorma de 22,5 mm (DPB01)
o módulo enchufable de 36 mm (PPB01)
• LED de indicación para relé, alarma y alimentación conectados
Descripción del Producto Código de Pedido
DPB 01 C M23
Relé de control de tensión para sistemas trifásicos o trifásicos con neutro. Con- trola la secuencia de fases, la rotura de fases y la ten- sión máx. y mín. (ajustables
por separado), con función de retardo incorporada. Con escala de medida de 208 a
480 VCA disponible a partir de dos relés multitensión.
Caja Función Modelo Código Salida
Alimentación
Selección del Modelo
Montaje Detección Salida Alim.: 208 a 240 VCA Alim.: 380 a 415 VCA Alim.: 380 a 480 VCA
secuencia de fase
Carril DIN Sí SPDT DPB 01 C M23 DPB 01 C M48 W4 DPB 01 C M48
Enchufable Sí SPDT PPB 01 C M23 PPB 01 C M48 W4
Enchufable Sí SPDT PPB 01 C M48
Carril DIN No SPDT DPB 01 C M23 N DPB 01 C M48 N W4 DPB 01 C M48 N
Enchufable No SPDT PPB 01 C M23 N PPB 01 C M48 N W4
Enchufable No SPDT PPB 01 C M48 N
Especificaciones de Entrada
Entrada
L1, L2, L3, N DPB01: Terminales L1, L2, L3, N PPB01: Terminales 5, 6, 7, 11
Mide su propia alimentación
Nota: Conectar el neutro sólo si éste está intrínsecamente en
el centro de la conex. estrella
Escalas de medida
208 a 240 VCA 177 a 275 VL-L CA
versiones M23
380 a 415 VCA 323 a 475 VL-L CA PPB01CM48
PPB01CM48N
D/P PB01CM48W4
D/P PB01CM48NW4
380 a 480 VCA 323 a 550 VL-L CA DPB01CM48
DPB01CM48N
Escalas
Nivel máx. +2 a +22%
de la tensión nominal
Nivel mín. -22 a -2%
de la tensión nominal
Nota: La tensión de entrada no debe estar por encima del nivel máx. ni por debajo del nivel mín. arriba indicados.
Histéresis
Punto de consigna 2 a 5% 1% Punto de consigna 5 a 22% 2%
Especificaciones sujetas a cambios sin previo aviso (05.05.10) 1
