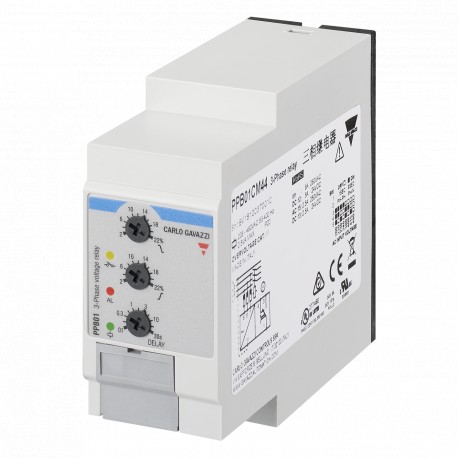

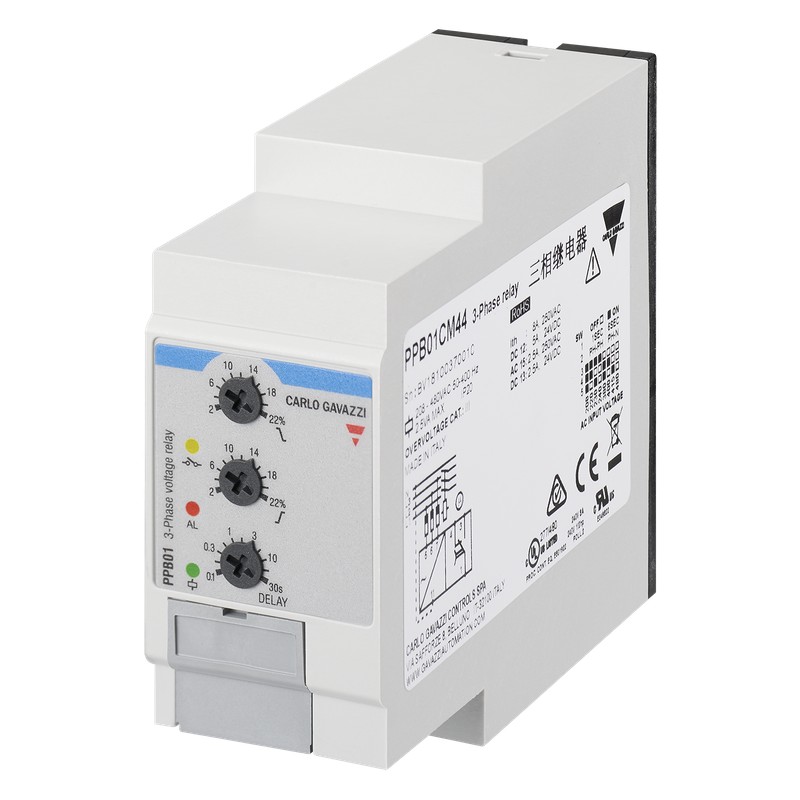

PPB01CM48N CARLO GAVAZZI Paramètres sélectionnés SIGNAL DE SORTIE 1 relais POINTS DE CONSIGNE 2, adjustable ..

Relais de contrôle de tension efficace vraie
Triphasé, Triphasé+N, Multi-fonction
Types DPB01, PPB01
DPB01 PPB01
• Triphasé maxi et mini de la tension
efficace vraie (TRMS), ordre des phases et relais de contrôle de perte de phase
• Détecte quand les 3 phases sont présentes et ont l’ordre de phases correctes (excepté versions N)
• Versions disponibles (W4) fournies entre la phase et le neutre
• Détecte si toutes les tensions phases triphasées ou phase-neutre sont dans les limites
• Seuils inférieur/supérieur réglables séparément
• Mesure sa propre alimentation
• Sélection de gamme de mesure par commutateurs DIP
• Tension réglable sur échelle relative
• Fonction de temporisation réglable (0,1 à 30 sec)
• Sortie: 8 A relais simple contact sécurité positive
• Pour montage sur rail DIN conformément au DIN/EN
50 022 (DPB01) ou module embrochable (PPB01)
• 22,5 mm boîtier Euronorm (DPB01)
ou 36 mm module embrochable (PPB01)
• Indication LED pour relais, alarme et alimentation ON
Description du produit Codification
DPB 01 C M23
Relais de contrôle de ten- sion de ligne triphasé ou tri- phasé+neutre pour ordre des phases, perte de phase, maxi et mini tension (points de consigne réglables séparé-
ment) avec fonction de tem- porisation incorporée. Gamme d'alimentation de
208 à 480 V CA controlée par deux relais multitension.
Boîtier Fonction Type
Numéro d'article Sortie Alimentation
Tableau de sélection
Montage Détection des Sortie Alimentation: Alimentation: Alimentation:
ordres de phases 208 à 240 VCA 380 à 415 VCA 380 à 480 VCA
Rail DIN Oui Relais simple contact DPB 01 C M23 DPB 01 C M48 W4 DPB 01 C M48
Module embrochable Oui Relais simple contact PPB 01 C M23 PPB 01 C M48 W4
Module embrochable Oui Relais simple contact PPB 01 C M48
Rail DIN Non Relais simple contact DPB 01 C M23 N DPB 01 C M48 N W4 DPB 01 C M48 N
Module embrochable Non Relais simple contact PPB 01 C M23 N PPB 01 C M48 N W4
Module embrochable Non Relais simple contact PPB 01 C M48 N
Caractéristiques d'entrée
Entrée
L1, L2, L3, N DPB01: Bornes L1, L2, L3, N PPB01: Bornes 5, 6, 7, 11
Mesure sa propre alimentation
NB : Raccorder le neutre unique- ment s’il est intrinsèque
au milieu de l’étoile
Gammes de mesure
208 à 240 VCA 177 à 275 VL-L CA
versions M23
380 à 415 VCA 323 à 475 VL-L CA PPB01CM48
PPB01CM48N
D/P PB01CM48W4
D/P PB01CM48NW4
380 à 480 VCA 323 à 550 VL-L CA DPB01CM48
DPB01CM48N
Gammes
Seuil supérieur +2 à +22%
de la tension nominale
Seuil bas -22 à -2%
de la tension nominale
Note: La tension d’entrée ne doit pas excéder la tension nominale maximum ou descendre en dessous de la tension nominale minimum, comme indiqué
ci-dessus.
Hystérésis
Points de consigne de 2 à 5% 1% Points de consigne de 5 à 22% 2%
Spécifications susceptibles d’être changées sans préavis (05.05.10) 1
