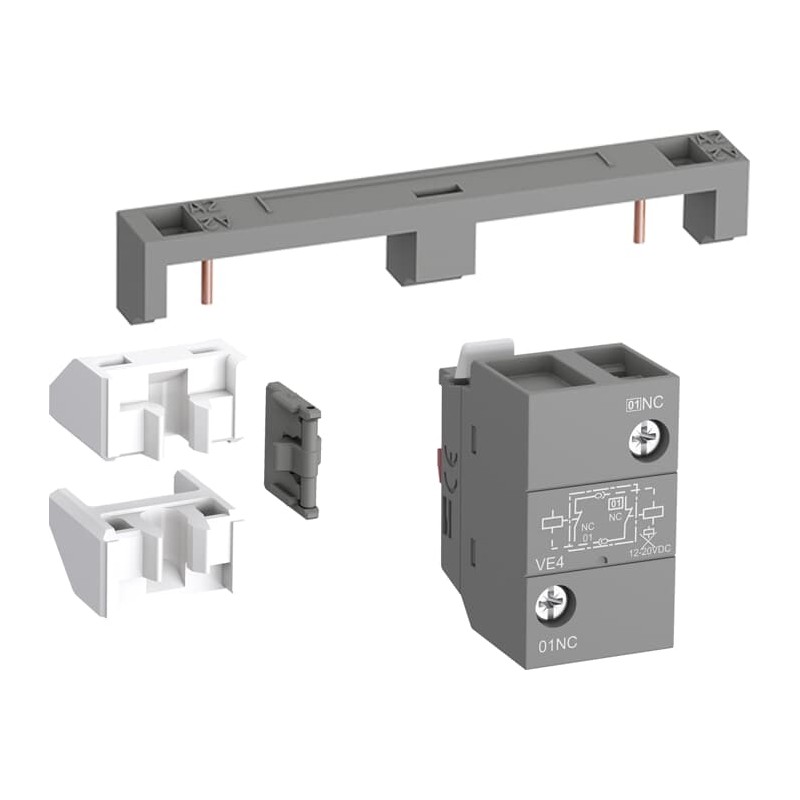

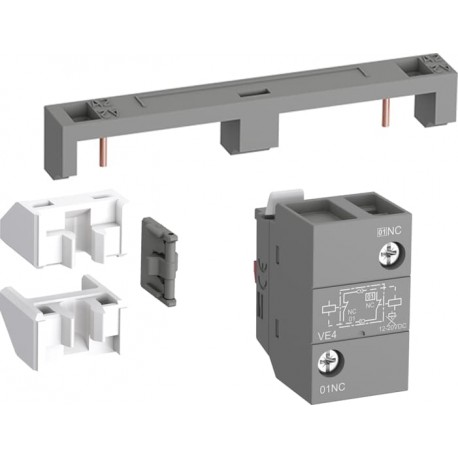

1SBN030111R1000 ABB VEM4 KIT ENCLAVAM. MEC. Y ELECTRICO
1SBN030111R1000
ABB
VEM4 KIT ENCLAVAM. MEC. Y ELECTRICO
VEM4 Mechanical and Electrical Interlock Set
Componentes industriales de baja tensión > Enclavamiento mecánico para interruptor
Contactores y relés térmicos > Contactores AF hasta 38 A
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85389099 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 1SBC101028M6801 |
| Instrucciones y manuales (parte 2) | 1SAC200017M0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 25 mm |
| Largo del product | 31.6 mm |
| Alto del producto | 43 mm |
| Peso del product | 0.035 kg |
| Técnica | |
| Número de contactos auxiliares NO | 0 |
| Número de contactos auxiliares NC | 2 |
| Número de polos | 2P |
| Normas | IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-4-1 |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-5-1, Θ = 40 °C 16 A |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-5-1 690 V |
| Tensión nominal soportada por impulsos (Uimp) | 6 kV |
| Frecuencia máxima de conmutación eléctrica | 1200 cycles per hour |
| Durabilidad mecánica | 5 million |
| Frecuencia máxima de conmutación mecánica | 1800 cycles per hour |
| Capacidad de conexión del circuito auxiliar | Flexible con férula 1/2x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 2x 0.75 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Sólido rígido 1/2x 1 ... 2.5 mm² | |
| Trenzado rígido 1/2x 1 ... 2.5 mm² | |
| Longitud de pelado del cable | Circuito auxiliar 10 mm |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| Par de apriete | Auxiliary Circuit 1.2 N·m |
| Tipo de terminal | Terminales de tornillo |
| Adecuado para | AF09 |
| AF09Z | |
| AF12 | |
| AF12Z | |
| AF16 | |
| AF16Z | |
| AF26 | |
| AF26Z | |
| AF30 | |
| AF30Z | |
| AF38 | |
| AF38Z | |
| AFC09 | |
| AFC12 | |
| AFC16 | |
| AFC26 | |
| AFC30 | |
| AFC38 | |
| AF09B | |
| AF09ZB | |
| AF12B | |
| AF12ZB | |
| AF16B | |
| AF16ZB | |
| AF26B | |
| AF26ZB | |
| AF30B | |
| AF30ZB | |
| AF38B | |
| AF38ZB | |
| Nombre del producto | Mechanical and Electrical Interlock Set |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Auxiliary Circuit 500 V AC/DC |
| Par de apriete UL/CSA | Auxiliary Circuit 11 in·lb |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ABS | ABS_20-2060694-PDA |
| Certificado CB | CB_SE-112440 |
| Certificado CCC | CCC_2024010305648906 |
| Declaración de conformidad - CCC | 2020980304001259 |
| Declaración de conformidad - CE | 1SBD250007U1000 |
| Declaración de conformidad - UKCA | 1SBD250038U1000 |
| Certificado GOST | GOST_POCCFR.ME77.B07175.pdf |
| Certificado RINA | RINA_ELE084013XG |
| Certificado UL | UL-US-2017443-2 |
| UL-CA-2013922-2 | |
| Tarjeta de listado UL | UL_E312527 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 92 mm |
| Embalaje Nivel 1 Largo | 35 mm |
| Embalaje Nivel 1 Alto | 46 mm |
| Embalaje Nivel 1 Peso | 0.035 kg |
| Embalaje Nivel 1 EAN | 3471523130616 |
| Embalaje Nivel 2 Unidades | caja 132 pieza |
| Embalaje Nivel 2 Peso | 4.62 kg |
| Clasificaciones y estándares externos | |
| ETIM 7 | EC001044 - Mechanic interlock for switch |
| ETIM 8 | EC001044 - Mechanic interlock for switch |
| ETIM 9 | EC001044 - Mechanic interlock for switch |
| Clase electrónica | V11.0 : 27371303 |
| UNSPSC | 39122221 |
| Código de categoría granular de IDEA (IGCC) | 5219 >> Switch part or accessory |
| Número E (Finlandia) | 3706551 |
| Número E (Suecia) | 3210004 |
| Característica | Valor |
|---|---|
| Contactos auxiliares acoplables (EF001450) | No |
| Número de contactos normalmente cerrados (EF008255) | 2 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
| VEM4 KIT ENCLAVAM. MEC. Y ELECTRICO - ABB - VEM4 - 1SBN030111R1000 | 90 Kbytes |
|
| VEM4 1SBN030111R1000 ABB VEM4 KIT ENCLAVAM. MEC. Y ELECTRICO | 70 Kbytes |
|
