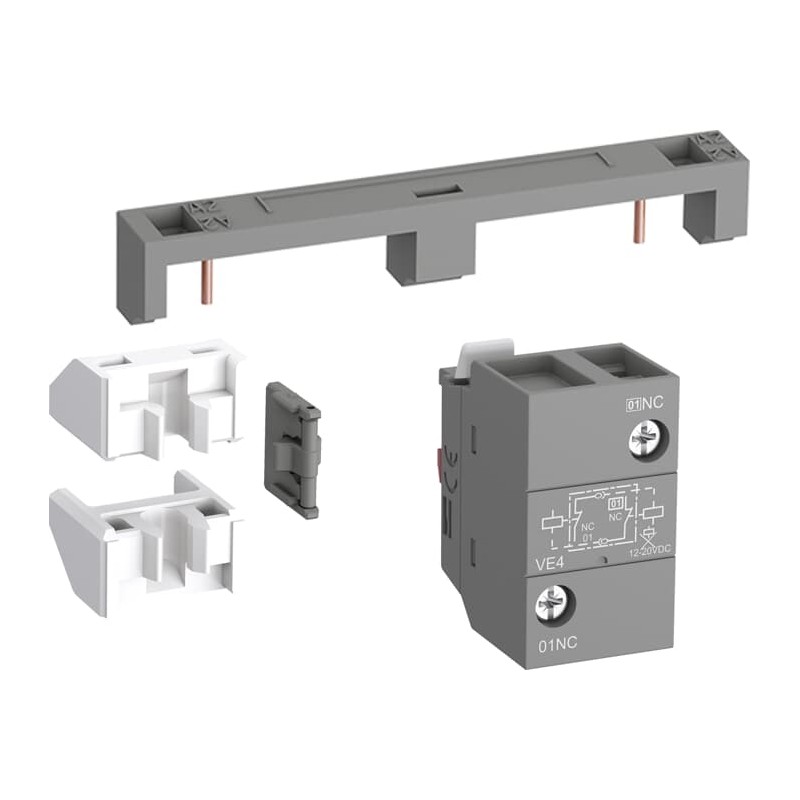

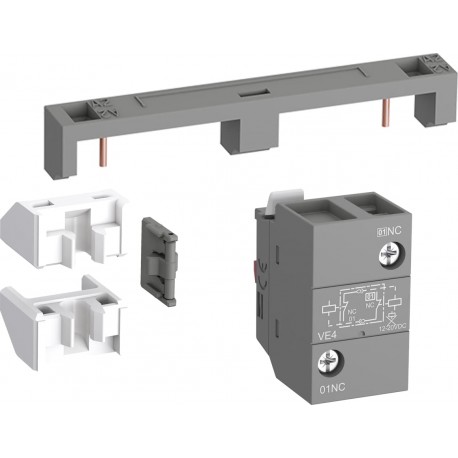

1SBN030111R1000 ABB VEM4 meccanica ed elettrica interblocco Unità
1SBN030111R1000
ABB
VEM4 meccanica ed elettrica interblocco Unità
KIT VEM4 ENCLAVAM. MEC. Ed ELETTRICO
VEM4 Interblocco meccanico-elettrico tra AF09...AF16 o AF26...AF38
Apparecchi elettrici a bassa tensione > blocco meccanico per commutatore
Contattori e relè di sovraccarico > AF contactors to 38 A
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85389099 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 1SBC101028M6801 |
| Istruzioni e manuali (parte 2) | 1SAC200017M0002 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 25 mm |
| Profondità prodotto | 31.6 mm |
| Altezza prodotto | 43 mm |
| Peso netto prodotto | 0.035 kg |
| Dati tecnici | |
| Numero di contatti ausiliari NA | 0 |
| Numero di contatti ausiliari NC | 2 |
| Numero di poli | 2P |
| Norme di riferimento | IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-4-1 |
| Corrente termica convenzionale in aria libera (Ith) | secondo IEC 60947-5-1, q = 40 °C 16 A |
| Tensione nominale di isolamento (Ui) | acc. to IEC 60947-5-1 690 V |
| Tensione di tenuta ad impulso (Uimp) | 6 kV |
| Massima frequenza di commutazione elettrica | 1200 cicli orari |
| Durata meccanica | 5 milione |
| Massima frequenza di commutazione meccanica | 1800 cicli orari |
| Sezioni dei cavi-circuito ausiliario | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Rigid Solid 1/2x 1 ... 2.5 mm² | |
| Rigid Stranded 1/2x 1 ... 2.5 mm² | |
| Lunghezza di spelatura cavo | Circuito Ausiliare 10 mm |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20 |
| Coppia di serraggio | Circuito Ausiliare 1.2 N·m |
| Tipo di morsetto | Screw Terminals |
| Idoneo per | AF09 |
| AF09Z | |
| AF12 | |
| AF12Z | |
| AF16 | |
| AF16Z | |
| AF26 | |
| AF26Z | |
| AF30 | |
| AF30Z | |
| AF38 | |
| AF38Z | |
| AFC09 | |
| AFC12 | |
| AFC16 | |
| AFC26 | |
| AFC30 | |
| AFC38 | |
| AF09B | |
| AF09ZB | |
| AF12B | |
| AF12ZB | |
| AF16B | |
| AF16ZB | |
| AF26B | |
| AF26ZB | |
| AF30B | |
| AF30ZB | |
| AF38B | |
| AF38ZB | |
| Nome prodotto | Contattori fino a 100A |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Ausiliario 500 V AC/DC |
| Coppia di serraggio UL/CSA | Circuito Ausiliare 11 in·lb |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ABS | ABS_20-2060694-PDA |
| Certificato CB | CB_SE-112440 |
| Certificato CCC | CCC_2024010305648906 |
| Declaration of Conformity - CCC | 2020980304001259 |
| Dichiarazione di conformità - CE | 1SBD250007U1000 |
| Declaration of Conformity - UKCA | 1SBD250038U1000 |
| Certificato GOST | GOST_POCCFR.ME77.B07175.pdf |
| Certificato RINA | RINA_ELE084013XG |
| Certificato UL | UL-US-2017443-2 |
| UL-CA-2013922-2 | |
| Scheda elenco UL | UL_E312527 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 92 mm |
| Profondità imballo livello 1 | 35 mm |
| Altezza imballo livello 1 | 46 mm |
| Peso lordo imballo livello 1 | 0.035 kg |
| EAN imballo livello 1 | 3471523130616 |
| Unità imballo livello 2 | box 132 pezzo (i) |
| Peso lordo imballo livello 2 | 4.62 kg |
| Classificazioni e standard esterni | |
| ETIM 7 | EC001044 - blocco meccanico per interruttore |
| ETIM 8 | EC001044 - Mechanic interlock for switch |
| ETIM 9 | EC001044 - Mechanic interlock for switch |
| eClass | V11.0 : 27371303 |
| UNSPSC | 39122221 |
| Codice categoria granulare IDEA (IGCC) | 5219 >> Switch part or accessory |
| E-Number (Finland) | 3706551 |
| E-Number (Sweden) | 3210004 |
| Caratteristica | Valore |
|---|---|
| contatti ausiliari per aggiunta (EF001450) | No |
| numero di contatti di riposo (EF008255) | 2 |
| numero di contatti di chiusura (EF008256) | 0 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
| VEM4 Mechanical and Electrical Interlock Unit - ABB - VEM4 - 1SBN030111R1000 | 90 Kbytes |
|
| VEM4 1SBN030111R1000 ABB VEM4 meccanica ed elettrica interblocco Unità | 69 Kbytes |
|
