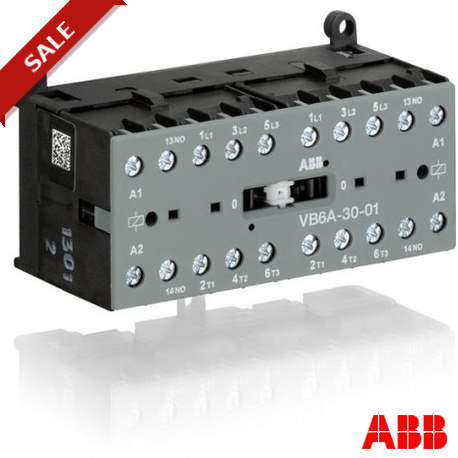

VB6A-30-01 GJL1211911R0011 ABB VB6A-30-01 MINI INVERSOR 24 V 40-450 Hz Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

VB6A-30-01 GJL1211911R0011 ABB VB6A-30-01 MINI INVERSOR 24 V 40-450 Hz

VB6A-30-01

GJL1211911R0011

ABB

Disponible Envío hoy

VB6A-30-01 MINI INVERSOR 24 V 40-450 Hz

Más detalles


Contactores y relés térmicos

Minicontactores B6-B7

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $49.18
Precio unitario: $49.18

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

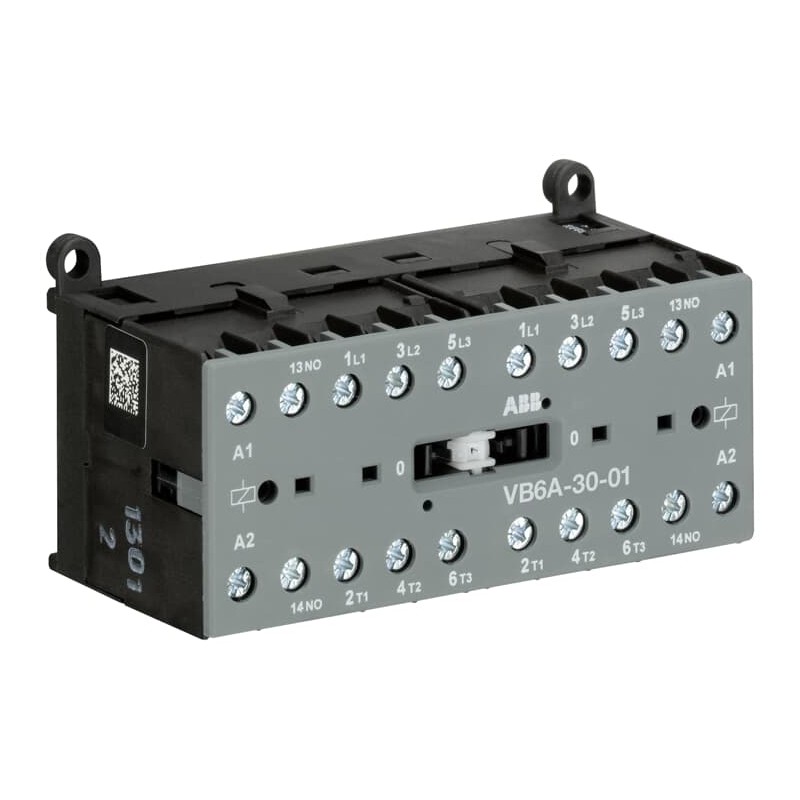

El VB6A-30-01 mini contactor inversor es un compacto de 3 polos del contactor con 1 contacto auxiliar, terminales de tornillo y mecánica de enclavamiento y bloqueo de seguridad. Son ideales para aplicaciones donde la fiabilidad es una necesidad y el espacio está en un premio. Mini revertir los contactores se utilizan en residencial buldings, edificios comerciales e industriales aplicaciones para el control de motor de tres fases de carga de hasta 4 kW (AC-3). Otras características son el silencio de la bobina, un interruptor de indicación de posición y el integrado de la posibilidad de que el ferrocarril o el montaje en la pared.

El pedido

  • EAN:
    4013614130366
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85365080

Dimensiones

  • Neto Del Producto Anchura:
    96.5mm
  • Neto Del Producto De La Altura:
    57.5mm
  • Producto De La Profundidad De La Red:
    46.5mm
  • Peso Neto Del Producto:
    0.355kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    5 piezas
  • Paquete De Nivel 1 De Ancho De:
    115 mm
  • Paquete De Nivel 1 Altura:
    54 mm
  • Paquete De Nivel 1 Longitud:
    280 mm
  • Paquete De Nivel 1 Peso Bruto:
    1.845 kg
  • Paquete de Nivel 1 EAN:
    4013614414114

Ambiental

  • Temperatura Del Aire Ambiente:
    Operación -20 ... +55 °C
    De Almacenamiento -40 ... +80 °C
  • Altitud Máxima De Funcionamiento Admisible:
    2000 m
  • Resistencia a los Golpes acc. IEC 60068-2-27:
    11 ms de Pulso 15g
  • Resistencia a las Vibraciones acc. IEC 60068-2-6:
    5g / 5 ... 150 Hz
  • RoHS Estado:
    Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda

Técnica

  • Contactor De Arranque Tipo:
    Compacto Contactor inversor con Enclavamiento Mecánico y con Bloqueo de Seguridad
  • Número de Contactos Auxiliares NC:
    1
  • Número de Contactos Auxiliares NO:
    0
  • Número de Contactos NC:
    0
  • Número de Contactos Principales NO:
    3
  • Número de Polos:
    4
  • Grado De Contaminación:
    3
  • Frecuencia nominal (f):
    Circuito De Control De 400 Hz
    Circuito De Control De 50 Hz
    Circuito De Control De 60 Hz
    Circuito Principal 60 Hz
    Circuito Principal 50 Hz
    Circuito principal DC
  • Nominal Soportada De Impulso De Tensión (Uimp):
    Circuito principal de 6 kV
  • Tensión Nominal De Aislamiento (Uyo):
    690 V
    acc. UL/CSA 600 V
  • Corriente de operación nominal AC-1 (Ie):
    (220 / 240 V) 40 °C 20 A
    (220 / 240 V) 55 °C 16 A
    (380 / 440 V) 40 °C 20 A
    (380 / 440 V) 55 °C 16 A
    (690 V) 40 °C 6
    (690 V) 55 °C 6
  • Corriente de operación nominal AC-3 (Ie):
    (220 / 230 / 240 V) 55 °C 8.5 UN
    (380 / 400 V) 55 °C 8.5 UN
    (440 V) 55 °C 7.4 UNA
    (500 V) 55 °C 6.8
    (690 V) 55 °C 3.8
  • Tensión Nominal:
    Circuito auxiliar 12 ... 240 V DC
    Circuito auxiliar 12 ... 500 V AC
    Circuito principal 690 V AC
  • Libre convencional Térmica del aire de Corriente (Ith):
    Circuito Principal 20
  • Nominal Del Circuito De Control De Tensión (Uc):
    24 V CA
  • Bobina De Límites De Funcionamiento:
    (acc. IEC 60947-4-1) para el suministro de CA 0.85 ... 1.1 x Uc (θ ≤ 55 °C)
    (acc. IEC 60947-4-1) para la fuente de alimentación CC de 0.85 ... 1.1 x Uc (θ ≤ 55 °C)
  • Grado de Protección:
    Circuito auxiliar los Terminales IP20
    Terminales del Circuito de Control IP20
    Circuito principal Terminales IP20
  • La Durabilidad Mecánica:
    10000000 ciclo
  • La Conexión De La Capacidad Del Circuito Principal:
    Flexible con el Casquillo 1/2x 1 ... 2,5 mm2
    Flexible con Aislamiento de la Virola 1/2x 1 ... 2,5 mm2
    Flexible de 1/2x 1 ... 2,5 mm2
    Rígido de 1/2x 1 ... 4 mm2
  • La Conexión De La Capacidad Del Circuito Auxiliar:
    Flexible con el Casquillo 1/2x 1 ... 2,5 mm2
    Flexible con Aislamiento de la Virola 1/2x 1 ... 2,5 mm2
    Flexible de 1/2x 1 ... 2,5 mm2
    Rígido de 1/2x 1 ... 4 mm2
  • La Conexión De La Capacidad Del Circuito De Control:
    Flexible con el Casquillo 1/2x 1 ... 2,5 mm2
    Flexible con Aislamiento de la Virola 1/2x 1 ... 2,5 mm2
    Flexible de 1/2x 1 ... 2,5 mm2
    Rígido de 1/2x 1 ... 4 mm2
  • Par De Apriete:
    Circuito de Control de 0.8 ... 1.1 N·m
    Circuito principal 0.8 ... 1.1 N·m
  • Extracción De Alambre De Longitud:
    Circuito auxiliar de 9 mm
    Circuito principal de 9 mm
  • Montaje en Carril DIN:
    TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
    TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
  • La Pérdida De Potencia:
    en las Condiciones de Operación nominales por Polo 2 W
  • Normas:
    IEC/EN 60947-1
    IEC/EN 60947-4-1
    IEC/EN 60947-5-1
    UL 60947-1
    UL 60947-4-1

Técnicos de la UL/CSA

  • La máxima Tensión de Funcionamiento UL/CSA:
    Circuito principal De 600 V AC
  • Caballos de fuerza de Clasificación de UL/CSA:
    (208 V AC) trifásico de 1 Hp
    (220 ... 240 V CA) de una Sola Fase de 0.5 Hp
    (220 ... 240 V CA) trifásico de 2 Hp
    (440 ... 480 V CA) trifásico de 3 Hp
    (550 ... 600 V CA) trifásico de 1 Hp
  • El Uso General de Clasificación de UL/CSA:
    (300 V AC) 12 UN
  • La conexión de la Capacidad del Circuito Principal UL/CSA:
    Cadena 1/2x 22 ... 10 AWG
  • La conexión de la Capacidad del Circuito Auxiliar UL/CSA:
    Cadena 1/2x 22 ... 10 AWG
  • Par de apriete UL/CSA:
    Circuito auxiliar, 7 in·lb
    Circuito de Control 7 in·lb
    Circuito principal 7 in·lb

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • Objeto Código De Clasificación:
    Q
  • eClass:
    7.0 27371009
  • ETIM 4:
    EC000066 - Imán contactor de la CA de conmutación
  • ETIM 5:
    EC000010 - Starter combinación
  • UNSPSC:
    39121529

Datasheet - PDF
