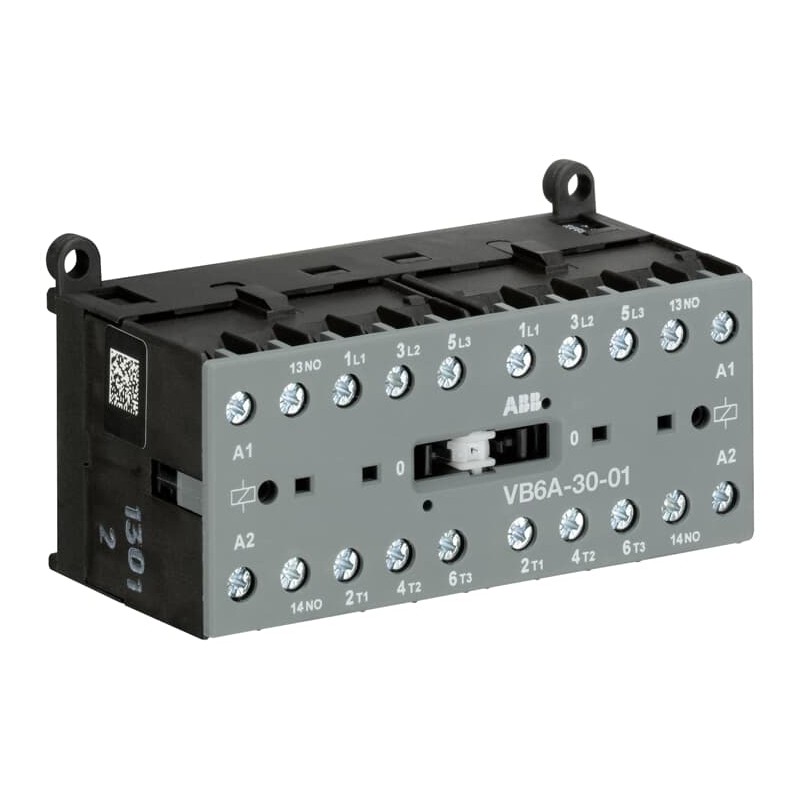

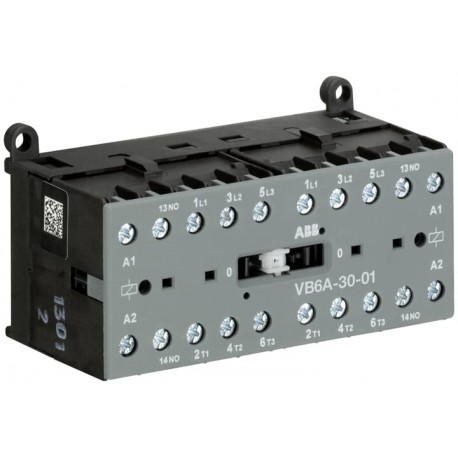

GJL1211911R0011 ABB VB6A-30-01-01 Mini Wendeschütz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

GJL1211911R0011 ABB VB6A-30-01-01 Mini Wendeschütz

GJL1211911R0011

ABB

VB6A-30-01-01 Mini Wendeschütz

VB6A-30-01 MINI WECHSELRICHTER 24 V 40-450 Hz

VB6A-30-01-01 Mini-Kontaktoren 24 V AC - 3 NO - 0 NC - Schraubklemmen

Mehr Infos


Niederspannungsschaltgeräte > Schützkombination

Schütze und Überlastrelais > Minicontactors B6-B7

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $79.81
Stückpreis: $79.81
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Die VB6A-30-01 mini-wendeschütz ist eine kompakte, 3-polig Schütz mit 1 Hilfskontakt, Schraubanschluss und mechanischer Verriegelung und Sicherheit zu blockieren. Sie sind ideal geeignet für Anwendungen, bei denen Zuverlässigkeit ist ein muss und Raum ist an einer Prämie ist. Mini-wendeschütze sind in Wohn-buldings, gewerblichen Gebäuden und industriellen Anwendungen für die Steuerung von drei-Phasen-motor Lasten bis 4 kW (AC-3). Weitere features sind die silent-Spule, Schalter-position Anzeige und die integrierte Möglichkeit für Schienen-oder Wandmontage.

Bestellen

  • EAN:
    4013614130366
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85365080

Abmessungen

  • Produkt Netto-Breite:
    96.5mm
  • Produkt Netto-Höhe:
    57.5mm
  • Produkt Netto Tiefe:
    46.5mm
  • Produkt-Netto-Gewicht:
    0.355kg

Container Informationen

  • Paket Level 1-Einheiten:
    5 Stück
  • Paket Level 1 Breite:
    115 mm
  • Paket Level 1 Höhe:
    54 mm
  • Paket Level 1 Länge:
    280 mm
  • Paket Level 1 Brutto-Gewicht:
    1.845 kg
  • Paket Level 1-EAN:
    4013614414114

Umwelt

  • Umgebungstemperatur:
    Betrieb -20 ... +55 °C
    Lagerung -40 ... +80 °C
  • Maximale Betriebshöhe Zulässig:
    2000 m
  • Schock-acc. IEC 60068-2-27:
    11 ms Puls 15g
  • Widerstand gegen Vibrationen acc. IEC 60068-2-6:
    5 G / 5 ... 150 Hz
  • RoHS Status:
    Nach der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung

Technische

  • Schütz Starter-Typ:
    Kompakte Wendeschütz mit Mechanischer Verriegelung und Sicherheit Blockieren
  • Anzahl der Hilfsschalter öffner:
    1
  • Anzahl der Hilfskontakte NO:
    0
  • Anzahl der Hauptkontakte NC:
    0
  • Anzahl der Hauptkontakte-NR.:
    3
  • Anzahl der Pole:
    4
  • Verschmutzungsgrad:
    3
  • Bemessungs-Frequenz (f):
    Control Circuit 400 Hz
    Control Circuit 50 Hz
    Control Circuit 60 Hz
    Main Circuit 60 Hz
    Haupt-Schaltung 50 Hz
    Main Circuit DC
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    Main Circuit 6 kV
  • Bemessungsisolationsspannung (Uich):
    690 V
    acc. UL/CSA 600 V
  • Bemessungs-Betriebsstrom AC-1 (Ie):
    (220 / 240 V) - 40 °C 20 A
    (220 / 240 V) 55 °C 16 A
    (380 / 440 V) 40 °C 20 A
    (380 / 440 V -) 55 °C 16 A
    (690 V) 40 °C 6 A
    (690 V) 55 °C 6 A
  • Bemessungs-Betriebsstrom AC-3 (Ie):
    (220 / 230 / 240 V) 55 °C 8,5 A
    (380 / 400 V) 55 °C 8,5 A
    (440 V) 55 °C 7.4
    (500 V) 55 °C 6,8 A
    (690 V) 55 °C 3.8
  • Bemessungs-Spannung:
    Auxiliary Circuit 12 ... 240 V DC
    Auxiliary Circuit 12 ... 500 V AC
    Hauptstromkreis 690 V AC
  • Herkömmliche Free-air Thermal Current (Ith):
    Main Circuit 20 A
  • Rated Control Circuit Voltage (Uc):
    24 V AC
  • Coil-Betriebsgrenzen:
    (acc. nach IEC 60947-4-1) für AC-Versorgung 0.85 ... 1.1 x Uc (bei θ ≤ 55 °C)
    (acc. nach IEC 60947-4-1) für DC Versorgung 0.85 ... 1.1 x Uc (bei θ ≤ 55 °C)
  • Schutzart:
    Auxiliary Circuit Terminals IP20
    Control Circuit Terminals IP20
    Main Circuit Terminals IP20
  • Mechanische Haltbarkeit:
    10000000 Zyklus
  • Anschluss Kapazität-Main-Circuit:
    Flexible mit Aderendhülse 1/2x 1 ... 2,5 mm2
    Flexibel mit Isolierter Aderendhülse 1/2x 1 ... 2,5 mm2
    Flexible 1/2x 1 ... 2,5 mm2
    Starre 1/2x 1 ... 4 mm2
  • Anschluss Kapazität-Hilfsstromkreis:
    Flexible mit Aderendhülse 1/2x 1 ... 2,5 mm2
    Flexibel mit Isolierter Aderendhülse 1/2x 1 ... 2,5 mm2
    Flexible 1/2x 1 ... 2,5 mm2
    Starre 1/2x 1 ... 4 mm2
  • Anschluss Kapazität-Regelkreis:
    Flexible mit Aderendhülse 1/2x 1 ... 2,5 mm2
    Flexibel mit Isolierter Aderendhülse 1/2x 1 ... 2,5 mm2
    Flexible 1/2x 1 ... 2,5 mm2
    Starre 1/2x 1 ... 4 mm2
  • Anzugsmoment:
    Control Circuit 0.8 ... 1.1 N·m
    Main Circuit 0.8 ... 1.1 N·m
  • Abisolierlänge:
    Auxiliary Circuit 9 mm
    Main Circuit 9 mm
  • Montage auf DIN-Schiene:
    Hutschienen TH35-7,5 (35 x 7,5 mm Hutschiene) acc. IEC 60715
    TH35-15 (35 x 15 mm Montage-Schiene) gem. IEC 60715
  • Verlustleistung:
    bei Nenn-Betriebsbedingungen pro Pol 2 W
  • Standards:
    IEC/EN 60947-1
    IEC/EN 60947-4-1
    IEC/EN 60947-5-1
    UL 60947-1
    UL 60947-4-1

Technische UL/CSA

  • Maximale Betriebsspannung UL/CSA:
    Main Circuit 600 V AC
  • PS-Bewertung UL/CSA:
    (208 V AC) Three-Phase 1 Hp
    (220 ... 240 V (AC) einphasig 0,5 PS
    (220 V ... 240 V AC) Drei Phase-2-Hp
    (440 ... 480 V AC) Dreiphasen 3 PS
    (550 ... 600 V AC) Three-Phase 1 Hp
  • General Use Rating UL/CSA:
    (300 V AC) 12 A
  • Anschluss Kapazität Hauptstromkreis gemäß UL/CSA:
    Stranded 1/2x 22 ... 10 AWG
  • Anschluss Kapazität hilfsstromkreis UL/CSA:
    Stranded 1/2x 22 ... 10 AWG
  • Anzugsdrehmoment UL/CSA:
    Auxiliary Circuit 7 in·lb
    Control Circuit 7 in·lb
    Main Circuit 7 in·lb

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • Objekt-Classification Code:
    Q
  • eClass:
    7.0 27371009
  • ETIM 4:
    EC000066 - Magnet contactor, AC-switching
  • ETIM 5:
    EC000010 - Starter-Kombination
  • UNSPSC:
    39121529

ETIM for GJL1211911R0011 Niederspannungsschaltgeräte (EC000010)
Merkmal Wert
Funktion (EF000030) Wendeschütz
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 24 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 24 V
Spannungsart zur Betätigung (EF008242) AC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) 6 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) 9 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 4 kW
Bemessungsbetriebsleistung NEMA (EF011960) 1.4914 kW
Anzahl der Öffner als Hauptkontakte (EF001375) 0
Anzahl der Schließer als Hauptkontakte (EF001374) 3
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis (EF006979) Schraubanschluss
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Schutzart (IP) (EF005474) IP20
Schutzart (NEMA) (EF011959) 1
Tragschienenmontage möglich (EF003972) Ja

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes
VB6A-30-01-01 Mini Reversing Contactor - ABB - VB6A-30-01 - GJL1211911R0011 100 Kbytes VB6A-30-01-01 Mini Reversing Contactor - ABB - VB6A-30-01 - GJL1211911R0011
VB6A-30-01 GJL1211911R0011 ABB VB6A-30-01-01 Mini Wendeschütz 89 Kbytes VB6A-30-01-01 Mini Reversing Contactor - ABB - VB6A-30-01 - GJL1211911R0011
