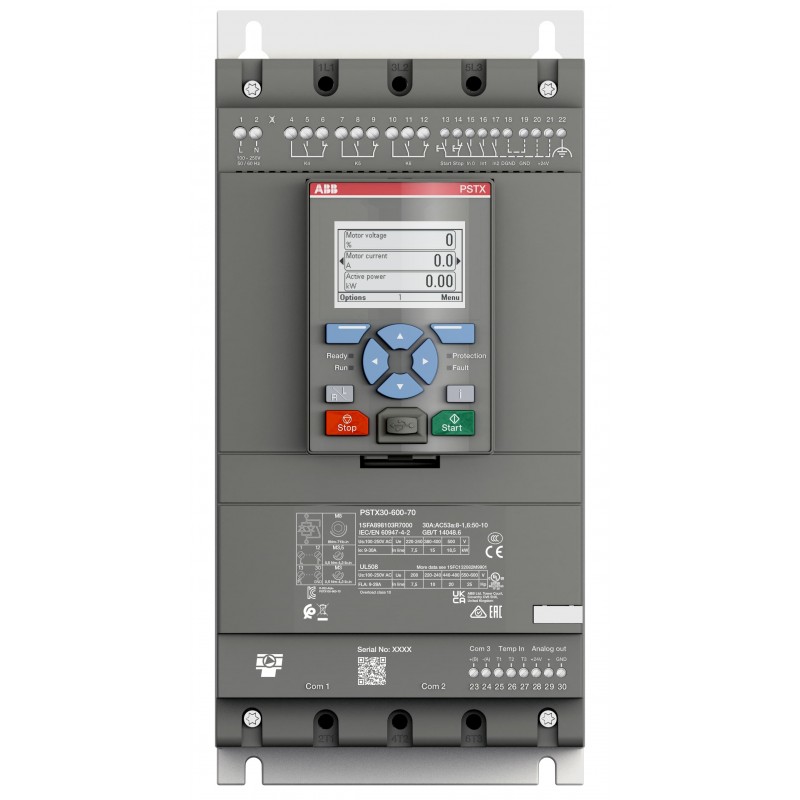

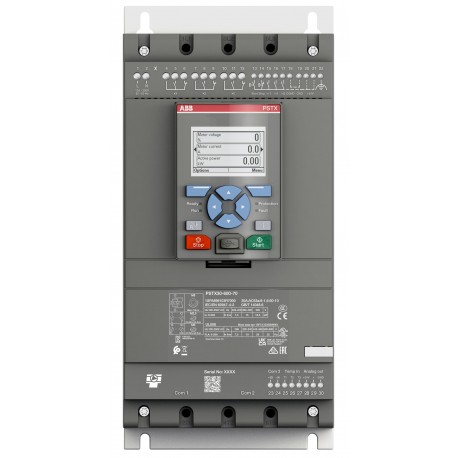

1SFA898103R7000 ABB PSTX30-600-70 ARRANCADOR SUAVE
1SFA898103R7000
ABB
PSTX30-600-70 ARRANCADOR SUAVE
PSTX30-600-70 Softstarter - 30 A - 208 ... 600 V AC
Componentes industriales de baja tensión > Arrancador progresivo
Arrancadores Suaves > Arrancadores Suaves PSTX
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85371091 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SFC132012C0201 |
| Instrucciones y manuales | 1SFC132428M0201 |
| Instrucciones y manuales (parte 2) | 1SFC132081M0201 |
| Instrucciones y manuales (Parte 3) | 1SFC132060M0201 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Diagrama de cableado | N/A |
| Dimensiones | |
| Ancho del product | 150 mm |
| Alto del producto | 314 mm |
| Largo del product | 198 mm |
| Peso del product | 4.6 kg |
| Técnica | |
| Tensión nominal de operación | 208 ... 600 V AC |
| Tensión nominal de alimentación de control (Us) | 100 ... 250 V AC |
| Tensión nominal del circuito de control (Uc) | 24 V DC |
| Frecuencia nominal (f) | 50/60 Hz |
| Main Circuit 50 / 60 Hz | |
| Potencia operativa nominal - Conexión en línea (Pe) | (230 V) 7.5 kW |
| (400 V) 15 kW | |
| (500 V) 18.5 kW | |
| Corriente nominal de funcionamiento - Conexión en línea (Ie) | 30 A |
| Potencia operativa nominal - Conexión Delta interior | a 230 V 12.5 kW |
| a 400 V 25 kW | |
| a 500 V 30 kW | |
| Corriente nominal de funcionamiento - Conexión interior en triángulo | 52 A |
| Factor de servicio en porcentaje | 100 % |
| Protección contra sobrecargas | Built-in electronic overload protection |
| Sobrecarga electrónica integrada | Yes |
| Capacidad de arranque a la máxima corriente nominal Ie | 4xIe for 10s |
| Tiempo de rampa | 1 ... 120 second [unit of time] |
| Tensión inicial durante el arranque | 10 ... 99 % |
| Rampa especial de bajada de tensión | 100 ... 10 % |
| Función de límite de corriente | 1.5 ... 7.5 xle |
| Interruptor para la conexión interior del Delta | Sí |
| Relé de señal de marcha | Sí |
| Relé de señalización de derivación | Sí |
| Relé de señalización de averías | Sí |
| Relé de señal de sobrecarga | Sí |
| Salidas analógicas | 0…10 V, 0…20 mA, 4…20 mA |
| Indicación de la señal de preparado para el arranque/espera ON (LED) | Green |
| Indicación de señal en marcha R (LED) | Green |
| Protección de indicación de señales (LED) | Amarillo |
| Fallo de indicación de la señal (LED) | Red |
| Comunicación | Modbus-RTU; Modbus-TCP; Ethernet-IP; EtherCAT; DeviceNet; CANopen; Profibus; Profinet; BACnet-IP; BACnet-MSTP |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00 |
| Tipo de terminal | Abrazadera de cable |
| Capacidad de conexión del circuito principal | Diámetro del orificio 8.5 mm |
| Conexión del circuito de control de capacidad | Rígido 1 x 2.5 mm² |
| Conexión del circuito de suministro de capacidad | Rígido 1 x 2.5 |
| Par de apriete | Main Circuit 8 N·m |
| Tipo de producto principal | PSTX30 |
| Función | Auto phase sequence detection |
| Automatic restart | |
| Current limit | |
| Current limit ramp | |
| Dual current limit | |
| Dynamic brake | |
| Electricity metering | |
| Electronic overload Time-to-cool | |
| Emergency mode | |
| Event log | |
| Full voltage start | |
| Jog with slow speed, forward and reverse | |
| Keypad password | |
| Kick start | |
| Limp mode with two-phase motor control if one set of thyristors is shorted | |
| Motor heating | |
| Pre-start function | |
| Pump cleaning | |
| Real time clock | |
| Sequence start | |
| Soft start with torque control | |
| Soft start with voltage ramp | |
| Soft stop with torque control | |
| Soft stop with voltage ramp | |
| Stand still brake | |
| Start reverse (external contactors) | |
| Thyristor runtime measurement | |
| Torque limit | |
| Voltage sags detection | |
| Función de protección | Bypass open protection; Current imbalance protection; Current underload protection; Dual overload (separate overload for start and run); Earth fault protection / ground fault protection; Electronic overload protection, EOL; Extension IO failure protection; Fieldbus failure protection; HMI failure protection; Locked rotor protection; Max number of starts/hour; Over voltage protection; Phase reversal protection; Power factor underload protection; PT-100 connection; PTC connection; Too long current limit protection; Too long start time protection; Under voltage protection; User defined protection; Voltage imbalance protection |
| Warning Details | Current imbalance warning; Current underload warning; Electronic overload Time-to-trip; EOL warning; Faulty fan warning; Locked rotor warning; Motor runtime limit warning; Over voltage warning; Phase loss warning (for standby); Power factor underload warning; Short circuit warning (for Limp mode); THD(U) - Total Harmonic Distortion warning; Thyristor overload warning (SCR); Under voltage warning; Voltage imbalance warning |
| Técnica UL/CSA | |
| Potencia nominal UL/CSA | (200 ... 208 V AC) Three Phase 7.5 Hp |
| (220 ... 240 V AC) Three Phase 10 Hp | |
| (440 ... 480 V AC) Three Phase 20 Hp | |
| (550 ... 600 V AC) Three Phase 25 Hp | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V |
| Par de apriete UL/CSA | Main Circuit 70.8 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +70 °C | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2022-006481 |
| Información sobre RoHS | 2CMT2022-006500 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 46ee42b5-0784-4f84-a200-fba43f921301 China |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006524 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CN: CQC2014010304744405 / SE: CQC2014010304724380 |
| Declaración de conformidad - CCC | CN: 2020980304001091 / SE: 2020980304001489 |
| Declaración de conformidad - CE | 2CMT005209 |
| Certificado DNV | TAE000087N |
| Información de Embalaje | |
| Embalaje Nivel 1 Ancho | 200 mm |
| Embalaje Nivel 1 Largo | 282 mm |
| Embalaje Nivel 1 Alto | 388 mm |
| Embalaje Nivel 1 Peso | 5.6 kg |
| Embalaje Nivel 1 EAN | 7320500501290 |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000640 - Soft starter |
| ETIM 8 | EC000640 - Soft starter |
| ETIM 9 | EC000640 - Soft starter |
| Clase electrónica | V11.0 : 27370907 |
| UNSPSC | 39121521 |
| Código de categoría granular de IDEA (IGCC) | 4740 >> Soft starter |
| Característica | Valor |
|---|---|
| Corriente de funcionamiento nominal Ie a 40 ºC Tu (EF007039) | 30 A |
| Tensión de funcionamiento nominal Ue (EF002418) | 208 V |
| Potencia nominal motor trifásico, circuito estándar de 230 V (EF007053) | 7.5 kW |
| Potencia nominal motor trifásico, circuito estándar d 400 V (EF007054) | 15 kW |
| Potencia nominal de motor trifásico de raíz 3, de 230 V (EF007055) | 12.5 kW |
| Potencia nominal de motor trifásico de raíz 3, de 400 V (EF007056) | 25 kW |
| Puenteado interno (EF009214) | Sí |
| Con pantalla (EF000458) | Sí |
| Regulación del par (EF009215) | Sí |
| Temperatura ambiente nominal sin reducción de potencia (EF007074) | 40 °C |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 100 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 100 V |
| Tipo de tensión de accionamiento (EF008242) | CA |
| Protección contra sobrecargas del motor integrada (EF007297) | Sí |
| Clase de disparo (EF006668) | Regulable |
| Grado de protección (IP) (EF005474) | IP00 |
| Grado de protección (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO SOFTSTARTERS ES.pdf | 51 Mbytes |
|
| PSTX30-600-70 ARRANCADOR SUAVE - ABB - PSTX30-600-70 - 1SFA898103R7000 | 90 Kbytes |
|
| PSTX30-600-70 1SFA898103R7000 ABB PSTX30-600-70 ARRANCADOR SUAVE | 61 Kbytes |
|
