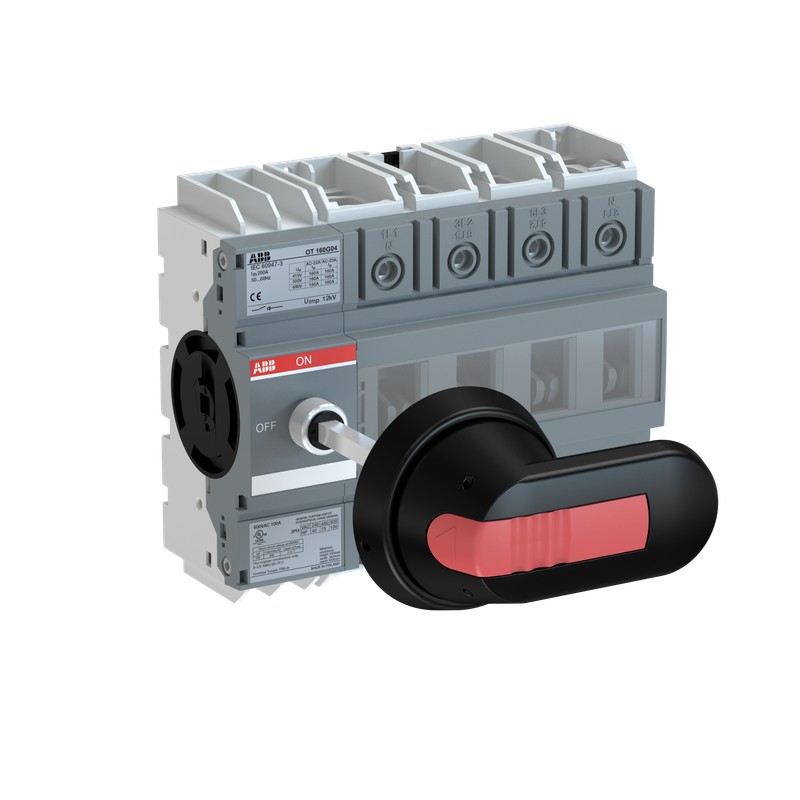

1SCA135140R1001 ABB Interruptor seccionador OT160G04P
1SCA135140R1001
ABB
Interruptor seccionador OT160G04P
OT160G04P SWITCH-DISCONNECTOR
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC301116M0201 |
| Información medioambiental | 1SCC301267D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301281D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 0f3f7427-49c7-4e78-bb73-a737862f1a86 Finland |
| SCIP simplificado | 8cfe2808-3813-47ee-9599-ad61a92a7550 Germany |
| 4f8185e0-8761-43ac-8ccc-84b38a1d3eda Germany | |
| 592c285a-97df-4fdb-8c52-24551695f425 Sweden | |
| 048e0e3a-0597-43c8-bab4-a73ba1fe67cc France | |
| 63b3f780-5dca-431b-84a1-1d63a9a537f2 Poland | |
| 043838fc-1484-4534-983b-25e1ab3f8936 Czech Republic | |
| 5e232ec1-e4b2-43c4-860a-a5c5158da80d Poland | |
| f5401db0-3789-4b8e-a9b0-05fbdd50d59a Netherlands | |
| f319acc9-99bd-431e-a92a-fa770fe3ff0b Sweden | |
| 60b7513f-cb39-4575-a721-df650ff983d1 Bulgaria | |
| 6b437b08-9ef2-4b76-aeef-21732d5b995c Greece | |
| f0046096-4968-4bed-b78a-174de38aabe5 Croatia | |
| dfae7374-f73c-4764-ab36-63b144cc9e33 Portugal | |
| e64c79d4-e1a4-4506-95dd-2a1e7a0813c3 Estonia | |
| 88a1b7e0-0a83-4696-8a2a-eac899d341bb Hungary | |
| f7dfdce6-faca-495d-9969-256f4ef0fd67 Germany | |
| bad1792b-0f12-40b1-8d58-6eb849a5dbe3 Germany | |
| f976b8e5-30cf-47db-a890-2d4768259a26 France | |
| d28d95c6-8215-4a74-8e0f-4223e91c046b Poland | |
| f02cf994-264f-41c9-8548-f881fbc78872 Italy | |
| 0f70f750-7dd6-43e8-a755-b22664d29d85 Germany | |
| 422732c1-3b5e-4341-814d-723fc58bf1a7 Denmark | |
| f0b9c38b-1996-4345-b7f9-995c5fbab166 Norway | |
| 61d8de7f-f593-4f75-b1b7-e38d1279c7dc Belgium | |
| 618592db-06c9-4248-b219-98433bdfc52b Hungary | |
| 053e969a-98d4-4ef7-abff-948e70911e1e Spain | |
| f27a448f-f059-492b-8222-9a4df698a392 Belgium | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301089M0204 |
| Dibujos mecánicos | OT160G4_model.igs |
| Declaración Ambiental de Producto - EPD | 1SCC301281D0201 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Información medioambiental | 1SCC301267D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 150 mm |
| Alto del producto | 130 mm |
| Largo del product | 73 mm |
| Peso del product | 1.2 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 160 mm |
| 6.3 in | |
| Embalaje Nivel 1 Largo | 244 mm |
| 9.6 in | |
| Embalaje Nivel 1 Alto | 96 mm |
| 3.8 in | |
| Embalaje Nivel 1 Peso | 1.3 kg |
| 2.8 lb | |
| Embalaje Nivel 1 EAN | 6417019638713 |
| Técnica | |
| Sección del cable | Cu 10 ... 70 mm² |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 160 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 160 A |
| Grado de protección | Front IP20 |
| Distancia entre fases | Standard |
| Posición del cuarto polo | Right Side |
| Tipo de cuarto polo | Switched - Simultaneous Function |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Durabilidad mecánica | 20000 |
| Tipo de montaje | Base mounting |
| Número de polos | 4P |
| Modo de funcionamiento | Front and Side |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 6.5 W |
| Corriente nominal de cortocircuito condicional (Inc) | (200 A fuse, 500 V) 100 kA |
| (200 A fuse, 690 V) 50 kA | |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 45 kW |
| (400 ... 415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 12 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 4 kA |
| Funciones especiales | No |
| Normas | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo al final del interruptor |
| 04 (Lado izquierdo) | |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | acc. IEC 60947-1 6 N·m |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | 600 V |
| Amperaje UL/CSA | 125 A |
| Potencia nominal UL/CSA | (240 V AC) Single Phase 20 Hp |
| (440 ... 480 V AC) Single Phase 30 Hp | |
| Par de apriete | acc. IEC 60947-1 6 N·m |
| Par de apriete UL/CSA | 53 in·lb |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301336D0201 |
| Certificado ATEX | No certification needed |
| Declaración de conformidad - CE | 1SCC301210D2701 |
| Certificado DNV GL | 1SCC301174D0204 |
| Certificado UL | cULus certificate OT160G |
| Certificado VDE | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3638770 |
| Número E (Noruega) | 4372125 |
| Número E (Suecia) | 3171061 |
