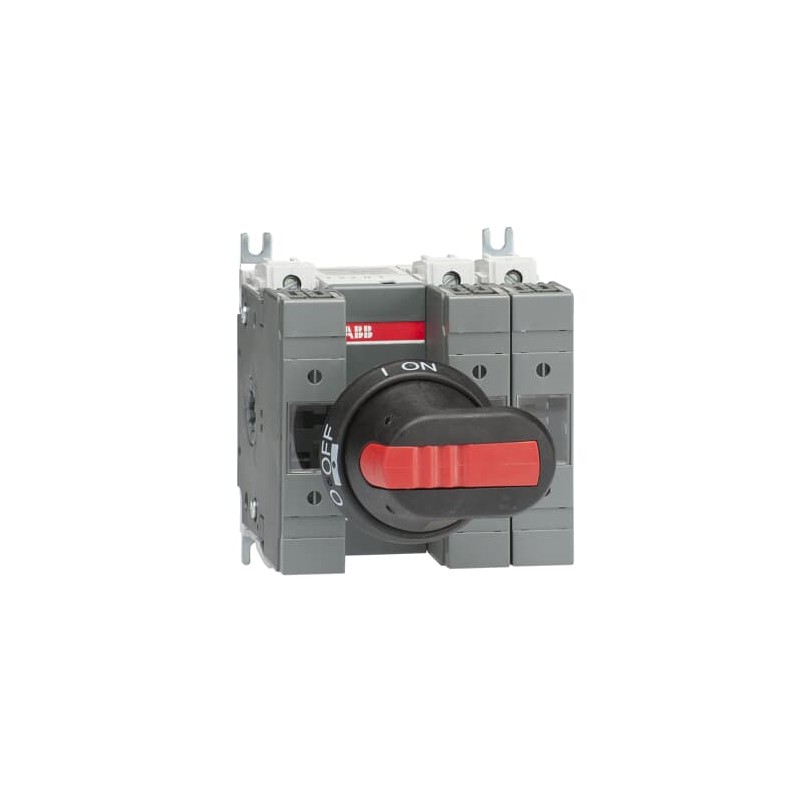

1SCA115553R1001 ABB Interruptor fusible OS50GF12P
1SCA115553R1001
ABB
Interruptor fusible OS50GF12P
OS50GF12P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311048M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311195D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 6061b39e-0e9c-467a-aafd-a325d04ad75d Finland |
| SCIP simplificado | 55abf71b-e02b-4456-9832-9bb0ace7fc0d Germany |
| 2ad63c71-77bf-48c5-a8cc-6b8fbf37fc2f Italy | |
| fcbc9353-a130-4d23-a343-eaf7426697d3 Poland | |
| 88c70119-57e1-4b13-913e-c5b32d1f20b5 Germany | |
| 2a959696-377e-49bc-8b8a-66e56dda0d9c Denmark | |
| 386fb3d2-dae6-4f02-ad7d-36eaf60d80e7 Spain | |
| 45aa8485-a00c-497e-a591-f5e985a515dc Belgium | |
| 8eef2240-676f-4226-b9de-79072bec847f Sweden | |
| 3f639da4-e971-4b32-80ab-e319113912f6 Greece | |
| 765c8408-f98e-424b-9b56-a0677c9a9105 Poland | |
| db7faa5a-aed1-42df-b0c2-700e1e8cae6d France | |
| a112754f-19cb-4686-8bdf-49bf4186bed9 Sweden | |
| da59aa11-92af-4176-8ffb-c948b7b1c551 Bulgaria | |
| ae2f1703-f59b-43f6-a1fc-da170c1a9174 Estonia | |
| 884ed42a-4d26-4928-8de0-c86d902a0a65 Hungary | |
| fc17f1ad-919b-4d70-a79e-8a13ff11a3ae Netherlands | |
| 4a3fbcbc-8dfd-449c-b1ce-7d17c2a3e468 Czech Republic | |
| 15252903-d022-48e8-9610-995227006d14 Croatia | |
| 7e2a63e5-6389-4b44-be14-5e73445e12a5 Portugal | |
| 5e0830a5-89b4-461c-956a-9402ae6ae13d Poland | |
| 4bd569f3-34be-42e3-9319-49f99da2a667 Germany | |
| ad9d2b88-1115-4e6d-ae52-da0a0d6c3f48 Germany | |
| 4a2d268c-887f-49d9-a5f4-0f5be5fa3e1d Germany | |
| 8db4ea5b-0656-4dad-8f31-d8e16363c545 Belgium | |
| 866c9b88-5b71-4134-b35e-41535d8b4708 Norway | |
| cefd9e31-2b0e-4ea3-9aa1-c3fb813df824 Hungary | |
| 1b494c57-7796-4272-bab5-a8b52d23eb01 France | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311036M0212 |
| Dibujos mecánicos | OS63GB_F_12.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311195D0201 |
| Ambiente | |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 136 mm |
| Alto del producto | 125 mm |
| Largo del product | 109 mm |
| Peso del product | 1.2 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Largo | 190 mm |
| 7.5 in | |
| Embalaje Nivel 1 Alto | 145 mm |
| 5.7 in | |
| Embalaje Nivel 1 Peso | 1.6 kg |
| 3.5 lb | |
| Embalaje Nivel 1 EAN | 6417019478821 |
| Técnica | |
| Sección del cable | 2.5 ... 25 mm² |
| Capacidad de conexión | Varado 2.5 … 25 mm² |
| Flexible 2.5 … 25 mm² | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 50 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 50 A |
| Tamaño del fusible | 14x51 |
| Sistema de fusibles | NFC |
| Tipo de asa | Pistol handle and shaft included |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 2.5 W |
| Corriente nominal de cortocircuito condicional (Inc) | (690 V) 80 kA |
| Corriente nominal (In) | Circuito Principal 50 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 50 A |
| (690 V) 50 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (500 V) 50 A |
| (690 V) 50 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (500 V) 50 A |
| (690 V) 50 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 11 kW |
| (400 V) 22 kW | |
| (415 V) 22 kW | |
| (500 V) 30 kW | |
| (690 V) 37 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 2.5 kiloampere rms |
| Destornillador recomendado | Main Circuit Hexagon 4 |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 12 (Entre los polos) |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | 3 N·m |
| 4 N·m | |
| Longitud de pelado del cable | Circuito Principal 12 mm |
| Circuito Principal 0.47 in | |
| Técnica UL/CSA | |
| Longitud de pelado del cable | Circuito Principal 12 mm |
| Circuito Principal 0.47 in | |
| Destornillador recomendado | Main Circuit Hexagon 4 |
| Par de apriete | 3 N·m |
| 4 N·m | |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311208D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS32-63G_ 2016.pdf |
| Declaración de conformidad - CE | 1SCC311136D2703 |
| Certificado DNV GL | 1SCC311125D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 50 A |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 37 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 80 kA |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 2.5 kA |
| Apto para insertos de fusibles (EF006692) | 14x51 mm |
| Número de polos (EF001391) | 3 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Entrada de cable (EF000537) | Otros |
| Equipado con conectores rápidos (EF011696) | Sí |
| Apto para montaje en suelo (EF007243) | No |
| Apropiado para montaje frontal (EF007246) | No |
| Apto para el montaje de barras colectoras (EF007259) | Sí |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Posición del elemento de accionamiento (EF009410) | Parte frontal |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
