Vergrößern

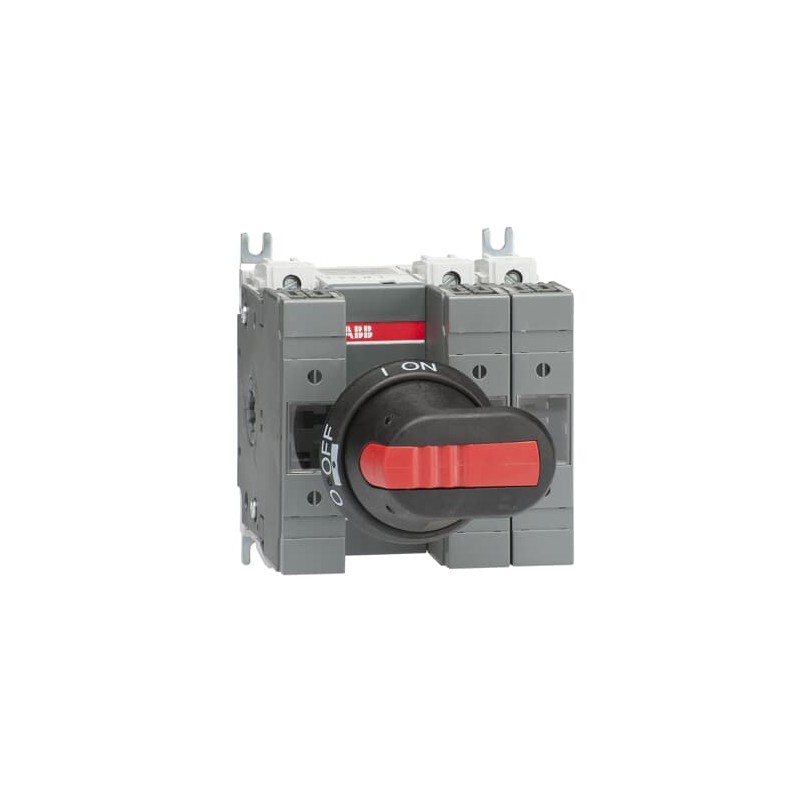

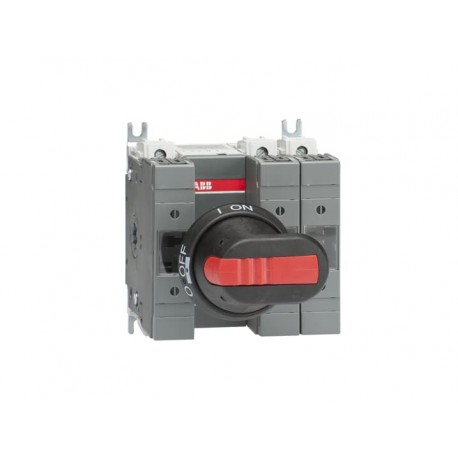

1SCA115553R1001 ABB Schalter sicherung OS50GF12P
1SCA115553R1001
ABB
Schalter sicherung OS50GF12P
Sicherungsschalter OS50GF12P
Lastschalter 3polig, 50 A für NFC Sicherungen
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 1SCC311048M0201 |
| Umweltprodukterklärung - EPD | 1SCC311195D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 6061b39e-0e9c-467a-aafd-a325d04ad75d Finnland (FI) |
| Vereinfachtes SCIP | 55abf71b-e02b-4456-9832-9bb0ace7fc0d Deutschland (DE) |
| 2ad63c71-77bf-48c5-a8cc-6b8fbf37fc2f Italien (IT) | |
| fcbc9353-a130-4d23-a343-eaf7426697d3 Polen (PL) | |
| 88c70119-57e1-4b13-913e-c5b32d1f20b5 Deutschland (DE) | |
| 2a959696-377e-49bc-8b8a-66e56dda0d9c Dänemark (DK) | |
| 386fb3d2-dae6-4f02-ad7d-36eaf60d80e7 Spanien (ES) | |
| 45aa8485-a00c-497e-a591-f5e985a515dc Belgien (BE) | |
| 8eef2240-676f-4226-b9de-79072bec847f Schweden (SE) | |
| 3f639da4-e971-4b32-80ab-e319113912f6 Griechenland (GR) | |
| 765c8408-f98e-424b-9b56-a0677c9a9105 Polen (PL) | |
| db7faa5a-aed1-42df-b0c2-700e1e8cae6d Frankreich (FR) | |
| a112754f-19cb-4686-8bdf-49bf4186bed9 Schweden (SE) | |
| da59aa11-92af-4176-8ffb-c948b7b1c551 Bulgarien (BG) | |
| ae2f1703-f59b-43f6-a1fc-da170c1a9174 Estland (EE) | |
| 884ed42a-4d26-4928-8de0-c86d902a0a65 Ungarn (HU) | |
| fc17f1ad-919b-4d70-a79e-8a13ff11a3ae Niederlande (NL) | |
| 4a3fbcbc-8dfd-449c-b1ce-7d17c2a3e468 Tschechische Republik (CZ) | |
| 15252903-d022-48e8-9610-995227006d14 Kroatien (CR) | |
| 7e2a63e5-6389-4b44-be14-5e73445e12a5 Portugal (PT) | |
| 5e0830a5-89b4-461c-956a-9402ae6ae13d Polen (PL) | |
| 4bd569f3-34be-42e3-9319-49f99da2a667 Deutschland (DE) | |
| ad9d2b88-1115-4e6d-ae52-da0a0d6c3f48 Deutschland (DE) | |
| 4a2d268c-887f-49d9-a5f4-0f5be5fa3e1d Deutschland (DE) | |
| 8db4ea5b-0656-4dad-8f31-d8e16363c545 Belgien (BE) | |
| 866c9b88-5b71-4134-b35e-41535d8b4708 Norwegen (NO) | |
| cefd9e31-2b0e-4ea3-9aa1-c3fb813df824 Ungarn (HU) | |
| 1b494c57-7796-4272-bab5-a8b52d23eb01 Frankreich (FR) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311036M0212 |
| Mechanische Zeichnungen | OS63GB_F_12.igs |
| Umweltprodukterklärung - EPD | 1SCC311195D0201 |
| Umgebungsbedingungen | |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 136 mm |
| Höhe (Netto-Abmessung) | 125 mm |
| Tiefe (Netto-Abmessung) | 109 mm |
| Nettogewicht | 1.2 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 170 mm |
| 6.7 in | |
| Länge Verpackungseinheit 1 | 190 mm |
| 7.5 in | |
| Höhe Verpackungseinheit 1 | 145 mm |
| 5.7 in | |
| Bruttogewicht Verpackungseinheit 1 | 1.6 kg |
| 3.5 lb | |
| EAN Verpackungseinheit 1 | 6417019478821 |
| Technische Daten | |
| Kabelquerschnitt | 2.5 ... 25 mm² |
| Anschlussmöglichkeit | mehrdrähtig 2.5 … 25 mm² |
| flexibel 2.5 … 25 mm² | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 50 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 50 A |
| Sicherungsgröße | 14x51 |
| Sicherungsart | NFC |
| Grifftyp | inklusiv Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 3P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 2.5 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (690 V) 80 kA |
| Bemessungsstrom (In) | (Hauptstromkreis) 50 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 50 A |
| (690 V) 50 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (500 V) 50 A |
| (690 V) 50 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (500 V) 50 A |
| (690 V) 50 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 11 kW |
| (400 V) 22 kW | |
| (415 V) 22 kW | |
| (500 V) 30 kW | |
| (690 V) 37 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 2.5 Kiloampere rms |
| Empfohlener Schraubendreher | Hauptstromkreis Hexagon 4 |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | 12 (Zwischen den Polen) |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | 3 N·m |
| 4 N·m | |
| Abisolierlänge | Hauptstromkreis 12 mm |
| Hauptstromkreis 0.47 in | |
| Technische Daten UL/CSA | |
| Abisolierlänge | Hauptstromkreis 12 mm |
| Hauptstromkreis 0.47 in | |
| Empfohlener Schraubendreher | Hauptstromkreis Hexagon 4 |
| Anzugsdrehmoment | 3 N·m |
| 4 N·m | |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC311208D0201 |
| Atex Zertifikat | No certification needed |
| CCC Zertifikat | CCC OS32-63G_ 2016.pdf |
| Konformitätserklärung - CE | 1SCC311136D2703 |
| DNV GL Zertifikat | 1SCC311125D0203 |
| UL Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 50 A |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 37 kW |
| Bedingter Bemessungskurzschlussstrom Iq (EF001444) | 80 kA |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 2.5 kA |
| Geeignet für Sicherungseinsätze (EF006692) | 14x51 mm |
| Polzahl (EF001391) | 3 |
| Anschlussart Hauptstromkreis (EF006819) | Schraubanschluss |
| Kabeleinführung (EF000537) | sonstige |
| Mit Steckverbindern bestückt (EF011696) | Ja |
| Geeignet für Bodenbefestigung (EF007243) | Nein |
| Geeignet für Frontbefestigung (EF007246) | Nein |
| Geeignet für Sammelschienenaufbau (EF007259) | Ja |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Position des Betätigungselements (EF009410) | vorne |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
