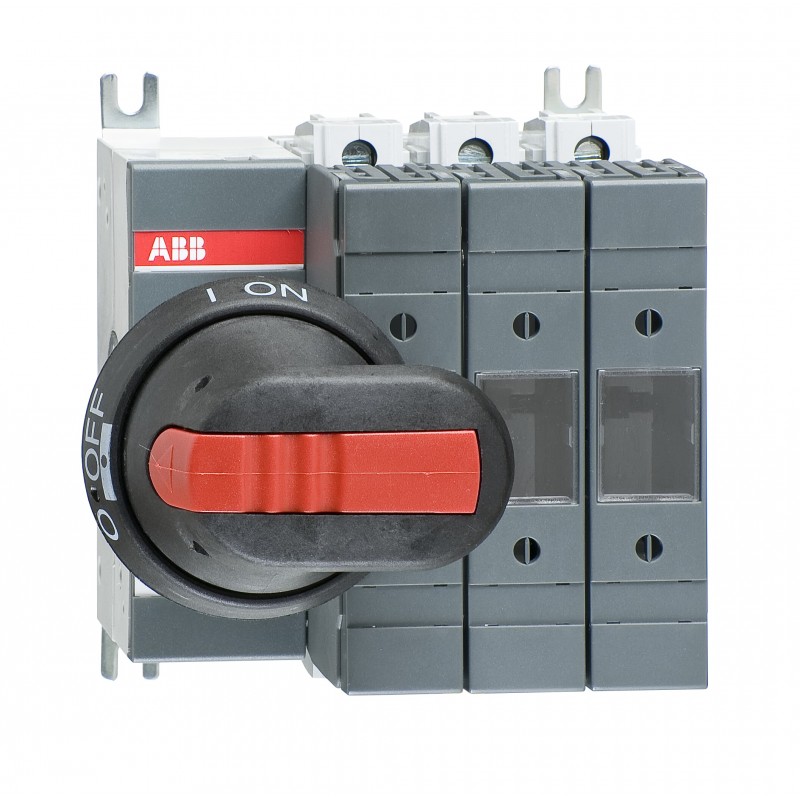

1SCA115207R1001 ABB Interruptor fusible OS63GD03P
1SCA115207R1001
ABB
Interruptor fusible OS63GD03P
OS63GD03P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales > OS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311048M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311195D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 15a93889-0e81-4e97-97bc-6fc93673cb59 Finland |
| SCIP simplificado | dba65f8d-6f45-4849-9e81-2cb3731995a6 Germany |
| 86683a3b-96f6-46de-b118-b29ed8252e46 Poland | |
| b349d11a-acb8-4698-b37b-8be69a91f659 Germany | |
| dcccb2d1-dd60-4c87-8bdf-924245e10745 Estonia | |
| de6eab5b-1390-491a-829a-58920f9ce284 Portugal | |
| 9a73ba2e-43d7-42bb-b7a2-29e9dccd0859 Greece | |
| c067c3c7-3763-4308-824f-6e0533d40b13 Belgium | |
| 9d4117b0-5dbd-48a7-99bd-e7c1cbe601a8 Italy | |
| 8171b840-2960-42f9-9c20-049152a3f774 Poland | |
| cf15aaea-24ec-493a-a4be-b5365b646729 Croatia | |
| f885c043-f6ec-44e4-bf43-530edc3c93e8 Norway | |
| 4dc03c93-ba72-496d-9f24-5a138483934f Sweden | |
| a222497b-b2df-4cd2-8b79-6cab618b3b6b Bulgaria | |
| 0b072db8-978e-4e37-af35-01d12e059010 Spain | |
| d4d64afd-2b44-4ede-bfec-1a7fea885365 Sweden | |
| 9dda95c2-2b39-4ef7-ad0e-e73e84d4616d France | |
| 60c21e07-0f18-492e-a673-a6beb77cb686 France | |
| 6b09f1ff-f4ca-446f-9a36-e7a0079bda57 Hungary | |
| 23a14b2d-a124-4d5e-9406-ff3b165dbceb Denmark | |
| a1d4f0ca-3ef5-48b0-aeeb-f5dfc7e1e774 Czech Republic | |
| 4e0d9861-608e-4e15-af95-994f46c9db7b Germany | |
| 21e8773b-11b5-4e1f-98b0-1ca097bd93e9 Germany | |
| 543f2b96-cd93-4dc9-80b2-a6b089668d75 Poland | |
| d0c3e5ed-6675-4f6c-b402-4aecbfb3071b Hungary | |
| bedc835b-ff3f-4587-8c65-e80a97e3c23a Netherlands | |
| edeacee2-e2a5-48a1-8cf0-4f1beecbed46 Belgium | |
| c3403cb8-47c6-45ba-b0dd-8a55fd1575c2 Germany | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311036M0212 |
| Dibujos mecánicos | OS63GD03.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311195D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 112 mm |
| Alto del producto | 125 mm |
| Largo del product | 121 mm |
| Peso del product | 1.18 kg |
| 2.6 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Largo | 190 mm |
| 7.5 in | |
| Embalaje Nivel 1 Alto | 145 mm |
| 5.7 in | |
| Embalaje Nivel 1 Peso | 1.3 kg |
| 2.9 lb | |
| Embalaje Nivel 1 EAN | 6417019476476 |
| Técnica | |
| Sección del cable | 2.5 ... 25 mm² |
| Capacidad de conexión | Varado 2.5 … 25 mm² |
| Flexible 2.5 … 25 mm² | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 63 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 63 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tamaño del fusible | NH000 |
| Sistema de fusibles | ESTRUENDO |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | a la corriente nominal 2 W |
| Corriente nominal de cortocircuito condicional (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corriente nominal (In) | Circuito Principal 63 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 63 A |
| (690 V) 63 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (500 V) 63 A |
| (690 V) 63 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (500 V) 63 A |
| (690 V) 63 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 18.5 kW |
| (400 V) 30 kW | |
| (415 V) 30 kW | |
| (500 V) 37 kW | |
| (690 V) 55 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 2.5 kiloampere rms |
| Destornillador recomendado | Main Circuit Hexagon 4 |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 03 (Lado izquierdo) |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | 3 N·m |
| 4 N·m | |
| Longitud de pelado del cable | Circuito Principal 12 mm |
| Circuito Principal 0.47 in | |
| Técnica UL/CSA | |
| Longitud de pelado del cable | Circuito Principal 12 mm |
| Circuito Principal 0.47 in | |
| Destornillador recomendado | Main Circuit Hexagon 4 |
| Par de apriete | 3 N·m |
| 4 N·m | |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311208D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS32-63G_ 2016.pdf |
| Declaración de conformidad - CE | 1SCC311136D2703 |
| Certificado DNV GL | 1SCC311125D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3660213 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor fusible OS63GD03P - ABB - OS63GD03P - 1SCA115207R1001 | 91 Kbytes |
|
| OS63GD03P 1SCA115207R1001 ABB Interruptor fusible OS63GD03P | 73 Kbytes |
|
